[1]
Изобретение относится к
военной технике, в частности, к самоходным войсковым зенитным ракетным комплексам (ЗРК) средней
дальности.
[2]
Известен самоходный войсковой зенитный ракетный комплекс средней дальности
"Бук-М1-2" (Зенитные ракетные комплексы. - Мн.: ООО "Попурри", 2002. - С.236-251. открытое издание.
Прототип).
[3]
Зенитный ракетный комплекс состоит из самоходных шасси, на которых
смонтирована радиолокационная станция подсвета целей и наведения ракет, пуско-заряжающие установки и др.
[4]
Однако известный зенитный ракетный комплекс имеет ряд недостатков:
[5]
низкие показатели маневренности (как составной части мобильности) комплекса, проявляющиеся в увеличении
общей длины колонны боевых средств зенитного ракетного комплекса на марше, суммарного времени,
необходимого для смены стартовой позиции в заданных условиях;
[6]
отсутствие возможности
предоставления экипажу комплекса времени для отдыха при совершении продолжительных маршей.
[7]
Задача настоящего изобретения состоит в повышении мобильности зенитного ракетного комплекса при
развертывании комплекса с марша и обеспечения полной готовности к работе за счет уменьшения
общей длины колонны боевых средств зенитного ракетного комплекса на марше, снижения суммарного времени,
необходимого для смены стартовой позиции в заданных условиях, а также отсутствия задержек
прохождения целеуказания на самоходные огневые секции при получении информации от радиолокационной станции
подсвета целей и наведения ракет.
[8]
Для достижения поставленной задачи
предлагается сочлененный самоходный зенитный ракетный комплекс, состоящий из базовой машины, радиолокационной станции
подсвета целей и наведения ракет, двух пуско-заряжающих установок, отличающийся
тем, что базовая машина содержит две крайние и одну центральную, подвешенную между ними секции, посредством
автоматического сцепного устройства, с возможностью расцепления крайних секций от
центральной, при этом центральная секция снабжена радиолокационной станцией подсвета целей и наведения ракет, а на
крайние секции установлены пуско-заряжающие установки с дублирующими пультами
управления системой запуска зенитных управляемых ракет.
[9]
Изобретение поясняется фиг.1 и 2.
[10]
На
фиг.1 показан внешний вид сочлененного самоходного зенитного ракетного
комплекса.
[11]

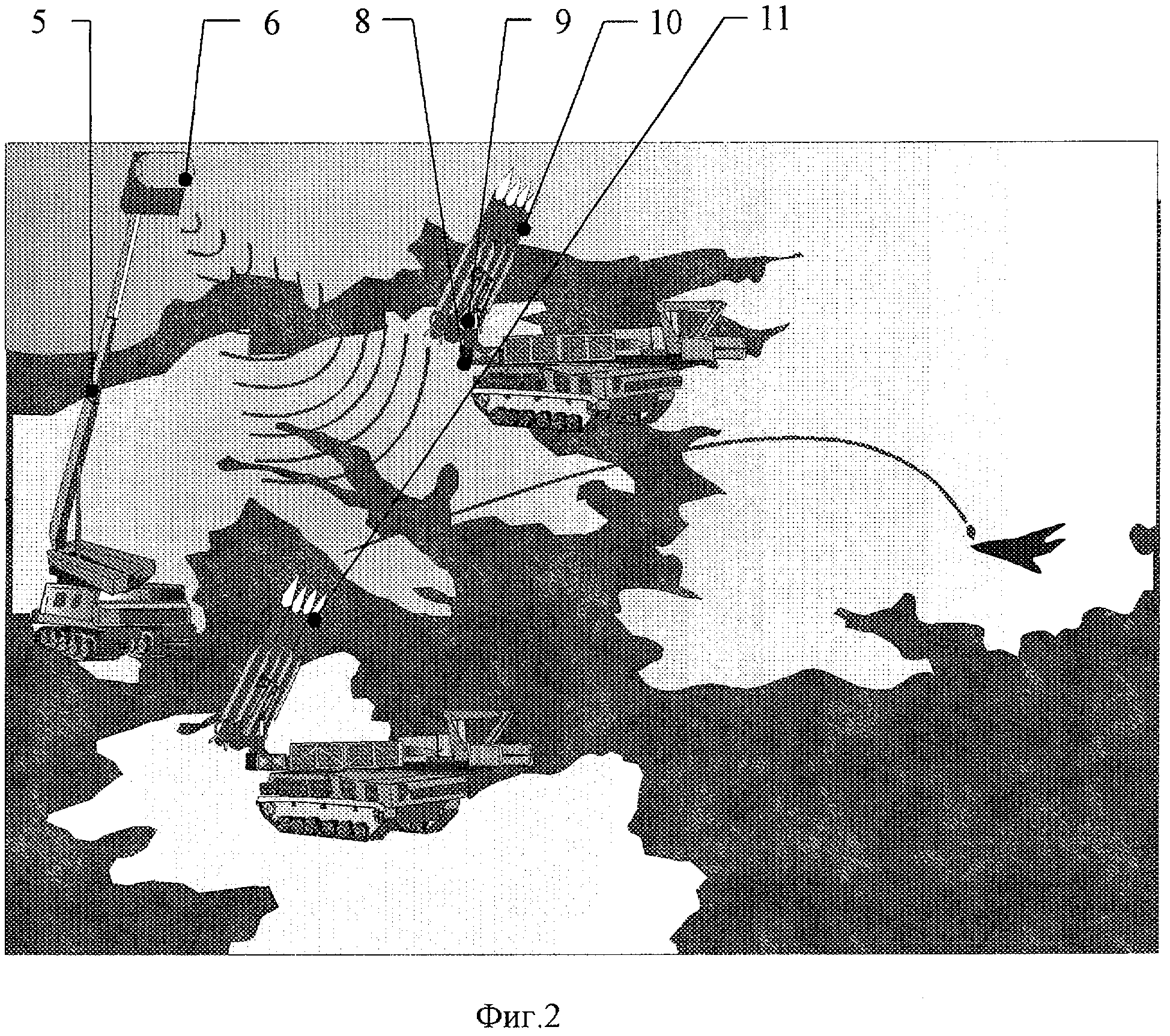

На фиг.2 представлена работа сочлененного самоходного зенитного ракетного комплекса.
[12]
На
фигурах приняты следующие обозначения;
[13]
1 - центральная
секция;
[14]
2 - крайняя секция;
[15]
3 - крайняя секция;
[16]
4 - автоматическое сцепное устройство;
[17]
5 - телескопическое устройство;
[18]
6
- антенна;
[19]
7 - дублирующие пульты управления системы запуска зенитных управляемых ракет;
[20]
8 - пусковое
устройство;
[21]
9 - неподвижные ложементы;
[22]
10 - кран;
[23]
11 и 12 - зенитные управляемые ракеты.
[24]
Большим преимуществом предлагаемого изобретения
является то, что все секции выполнены бронированными, а
крайние секции и взаимозаменяемыми.
[25]
Крайняя секция имеет рабочие места механика-водителя и других членов боевого расчета
пуско-заряжающей установки. Крайние секции выполнены с
возможностью отцепления от центральной секции. Каждая из крайних секций управляется механиком-водителем и может перемещаться совместно с
центральной секцией. Другие члены боевых расчетов
пуско-заряжающих установок на крайних секциях в условиях боевой работы, используя оборудование своих рабочих мест, обеспечивают: решение предстартовых
задач, выдачу полетного задания для ракеты и
пуск их, используя при этом как основной, так и дублирующий пульты управления системы запуска зенитных управляемых ракет. Любая из крайних секций, которая
в данный момент времени находится впереди
центральной, является ведущей, что позволяет предоставить экипажу другой крайней секции комплекса время для отдыха при совершении продолжительных маршей.
[26]
Крайняя секция предназначена
для перевозки и хранения восьми зенитных управляемых ракет (по четыре зенитной управляемой ракеты на пусковом устройстве и на неподвижных ложементах), а также
пуска четырех зенитных управляемых ракет,
самозагрузки своего пускового устройства четырьмя зенитными управляемыми ракетами с ложементов, самозаряжания восемью зенитными управляемыми ракетами с
транспортной машины, с грунтовых ложементов и
из транспортных контейнеров, заряжания и разряжания самоходной огневой установки четырьмя зенитными управляемыми ракетами. Крайняя секция помимо пускового
устройства с силовым следящим приводом,
крана и ложементов снабжена цифровой вычислительной машиной, аппаратурой навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и
агрегатов электропитания.
[27]
В
случае поражения противником одной из крайних секций происходит автоматическое отцепление последней от центральной секции, что позволяет продолжить выполнять
боевую задачу, поставленную комплексу в
целом.
[28]
После окончания работ крайние секции сцепляются с центральной секцией и перемещаются совместно на другое место.
[29]
Предложенная конструкция сочлененного самоходного
зенитного ракетного комплекса выгодно отличается от предшествующих. Наличие трех бронированных секций, имеющих возможность действовать как совместно
- при перемещении на большие расстояния в колонне
зенитно-ракетного дивизиона, так и автономно друг от друга - в зонах боевых действий, что значительно повышает маневренность за счет наличия
возможности одновременного перемещения секций в требуемый
район, и сокращения длины колонны в ходе марша колонны дивизиона (батареи); приводит к снижению сроков обучения механиков-водителей, а также
повышению скоростей перемещения колонны дивизиона за счет
наличия возможности использования в ходе марша одного механика-водителя высшей квалификации вместо трех.
[30]
Существенным является
введение дублирующих пультов управления системы запуска
зенитных управляемых ракет крайних секций, повышающих возможности сочлененного самоходного зенитного ракетного комплекса по запуску зенитных
управляемых ракет, сокращения времени перевода установки
комплекса (малое временя реакции) из походного в боевое положение и обратно, а также сокращения времени реакции установок при боевой работе в
сочлененном состоянии. Возможность буксирования
поврежденных бронированных секций комплекса и взаимозаменяемость крайних секций приводит к повышению надежности комплекса за счет возможности его
перемещения даже при выходе одной из крайних секций
из строя. Новые качества делают предлагаемый комплекс трудно заменимым при выполнении вышеперечисленных работ.
[31]
Таким образом, в
предлагаемом техническом решении обеспечивается
получение существенного положительного эффекта, не предусмотренного ни в прототипе, ни в аналогичных технических решениях. Авторам не известны и другие
технические решения, в которых решалась бы
поставленная задача.
[32]
Работа сочлененного самоходного зенитного ракетного комплекса осуществляется следующим образом (фиг.2). Его основные
штатные системы (ходовая часть, силовая
установка, шта…
