Изобретение относится к ракетной технике и может быть использовано при пусках с самолета ракет различного назначения (космических, межконтинентальных, геофизических).
[2]
Известны способы запуска ракет с летательных аппаратов и устройства для их осуществления.
[3]
Известен комплекс для запуска ракет, содержащий воздушное судно с подъемно-установочными устройствами, площадкой, на которой закреплена отделяемая стартовая платформа (патент РФ № 2151995, Кл. МПК F41F. 3/04, опубл. 27.06.2000. бюл. № 18).
[4]
Известен комплекс для запуска ракет с воздуха (патент РФ RU 2324130 С1 МПК F41F 3/00 от 2006.01), который включает воздушное судно, выполненное в виде оболочки, наполненной легким газом и соединенной с площадкой амортизирующими стойками.
[5]
Комплекс позволяет производить старт ракет с воздуха с летательных аппаратов легче воздуха. Это существенно ограничивает мобильность комплекса.
[6]
Известен способ и устройство для выполнения старта ракет «Минитмен» («Ракетная и космическая техника», 1974. № 6, с.1-4).
[7]
Группа изобретений относится к ракетной технике и может быть использована для запуска ракет с воздушных судов различного класса в районах, где невозможно иметь наземные стартовые комплексы.
[8]
Известен способ выполнения старта ракеты с самолета (патент РФ RU 2068169 С1 МПК 6 F41F F3/06 от 17.02.1997).
[9]
В патенте описано устройство для реализации этого способа. В грузовом отсеке самолета закреплена платформа, на которой установлена ракета, при этом платформа связана с вытяжной парашютной системой. Данное устройство работает следующим образом. После вытягивания платформы с ракетой из грузовой кабины самолета усилием вытяжного парашюта разворачивают ее в канале тангажа до положения, при котором воздушный поток начинает набегать на ракету со стороны, противоположной платформе, отделяют платформу от ракеты и уводят ее при помощи вытяжного парашюта, запускают двигатели ракеты и при помощи органов управления стабилизируют ее на заданной траектории.
[10]
Во время работы данного устройства имеется ряд операций, увеличивающий время неуправляемого режима полета ракеты в воздухе.
[11]
Например: требуется разворот ракеты вытяжным парашютом в канале тангажа, специально ориентируемом по отношению к набегающему потоку, что требует специальных элементов ориентации. Это не исключает скручивание строп парашюта, который находится в возмущенном следе самолета. Далее производится разворот платформы и ракеты, затем при помощи вытяжного парашюта уводят платформу от ракеты, только затем ракета самостоятельно стабилизируется при помощи тяги рулевого блока.
[12]
При выполнении этих операций возможны значительные возмущения, парирование которых потребует сложной системы ориентации, стабилизации и больших усилий управляющих органов, большого времени нахождения в воздухе ракеты в неуправляемом полете.
[13]
Все это снижает эффективность использования ракеты, повышается уязвимость от случайных факторов.
[14]
Наиболее близким к заявленному изобретению является способ и устройство для запуска ракеты с летящего самолета (патент US 7252270 от 04.08.2004, МПК B64D 1/04). Устройство, защищенное патентом US № 7252270, включает в себя платформу с ракетой, связанную с вытяжным парашютом, парашютную систему для маневрирования, систему тросов, связывающую ее с платформой, и систему запуска силовой установки ракеты. Данное устройство работает следующим образом. Платформу вместе с ракетой вытягивают отстреливаемым вытяжным парашютом, затем вводят в действие парашютную систему для маневрирования, которая переворачивает платформу ракетой вниз. В дальнейшем производят частичную расцепку тросов, и платформу переводят в положение для запуска ракеты. После этой операции ракету отделяют от платформы и включают двигатель.
[15]
Во время работы данного устройства можно отметить следующие недостатки.
[16]
1. Перед запуском ракеты требуется два поворота платформы с ракетой (после ввода парашютной системы для маневрирования - поворот ракетой вниз, и поворот в пусковое положение).
[17]
2. Ракета принципиально не может сразу стартовать вертикально с платформы (только может быть ориентированна в вертикальное положение в свободном полете), так как направление силы натяжения троса, соединяющего парашютную систему для маневрирования и систему «платформа - ракета», проходит через центр масс системы. В этом случае ось ракеты не может быть направлена вертикально и будет отклонена на некоторый угол от вертикали.
[18]
3. Система «платформа - парашютная система» имеет возможность вращаться, вокруг троса, соединяющего парашютную систему для маневрирования с платформой, и ось ракеты в случае возмущений будет описывать конус, что затруднит управление ракетой.
[19]
4. В момент отделения ракеты от платформы центр масс платформы будет перемещаться в сторону направления действия силы натяжения звена парашютной системы для маневрирования, то есть она будет догонять ракету и может ее повредить. Это обстоятельство потребует большей мощности приводов разделения.
[20]
Учитывая вышеизложенное, устройство, защищенное патентом US № 7252270, имеет сложную систему маневрирования, и во время работы данного устройства невозможно обеспечить вертикальный старт ракеты непосредственно с платформы, возможно вращение системы вокруг вертикальной оси и повреждение ракеты в момент ее отделения от платформы. Все это требует сложной системы управления, ориентации и стабилизации.
[21]
Предлагаемое устройство для выполнения старта ракеты с самолета и способ для его осуществления направлены на устранение указанных недостатков. Решаемая задача направлена на повышение надежности старта ракеты с самолета, упрощение и сокращение времени на его осуществление, а также на расширение технических средств для выполнения старта ракеты с самолета.
[22]

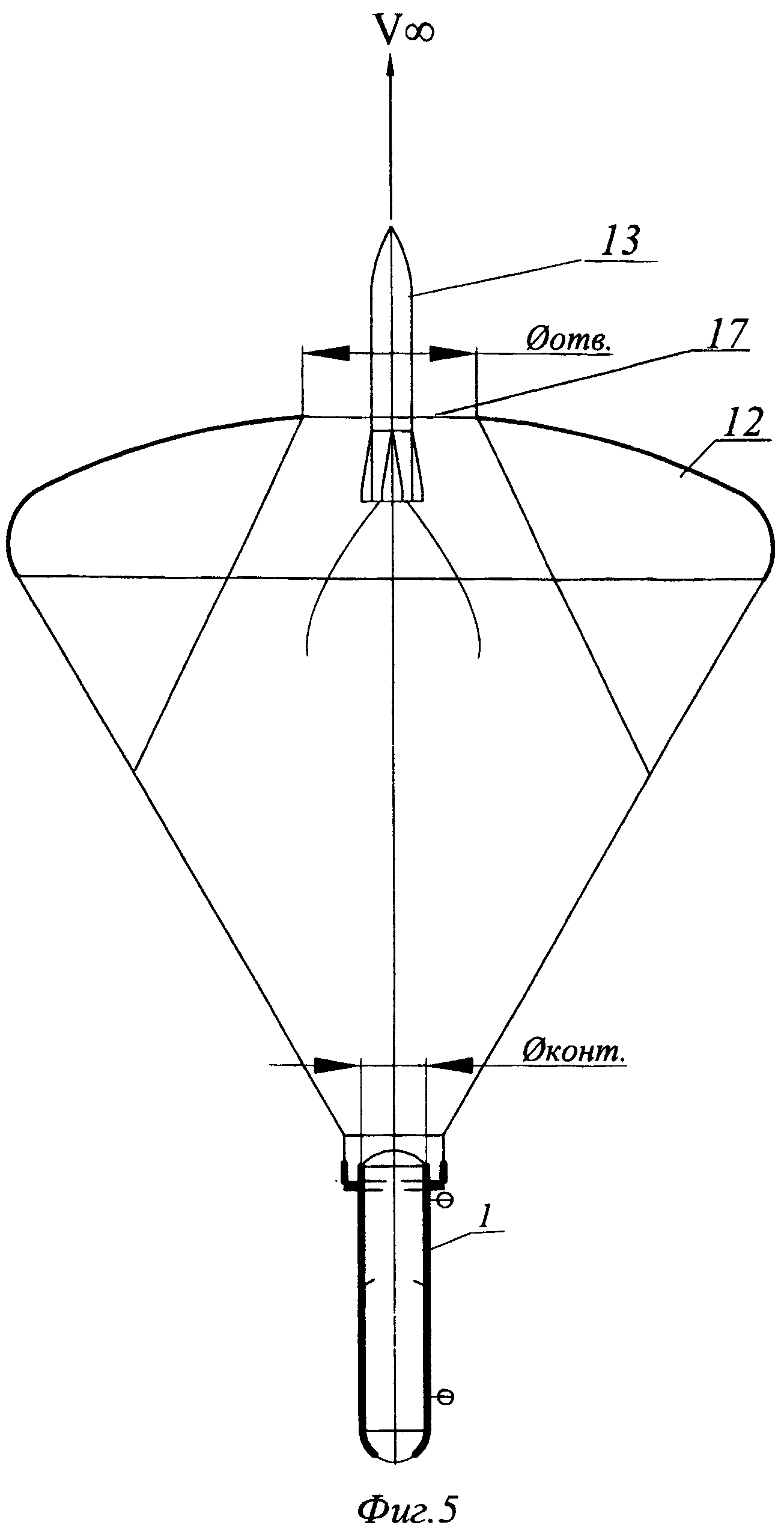

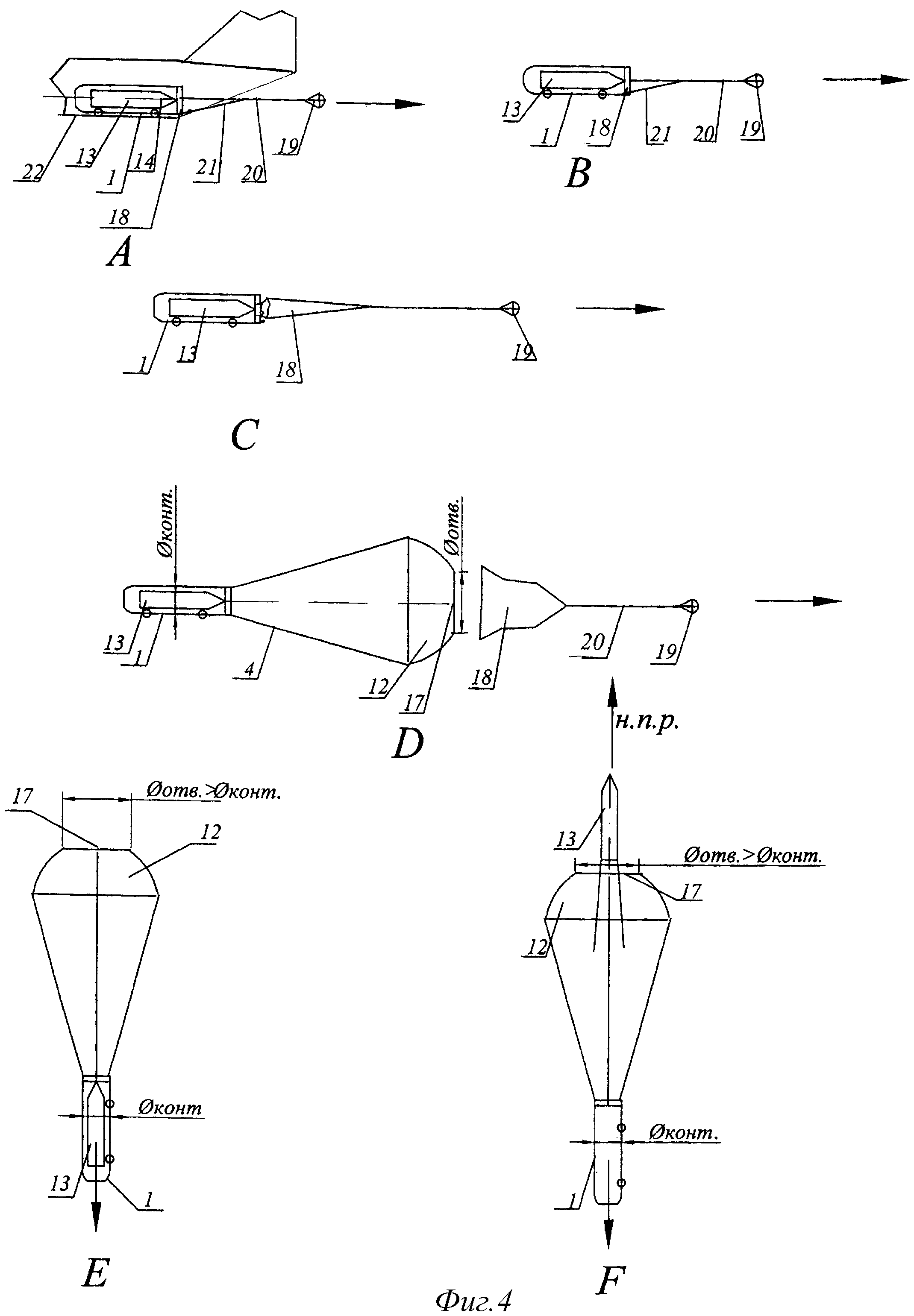

Техническим результатом предлагаемого устройства является возможность производить воздушные старты ракет различного назначения с минимальным временем подготовки к запуску, сократить время пребывания ракеты в воздухе, так как после наполнения основного парашюта контейнер с ракетой принимает вертикальное положение и ракета может стартовать сразу из отверстия контейнера через полюсное отверстие парашюта.
[23]

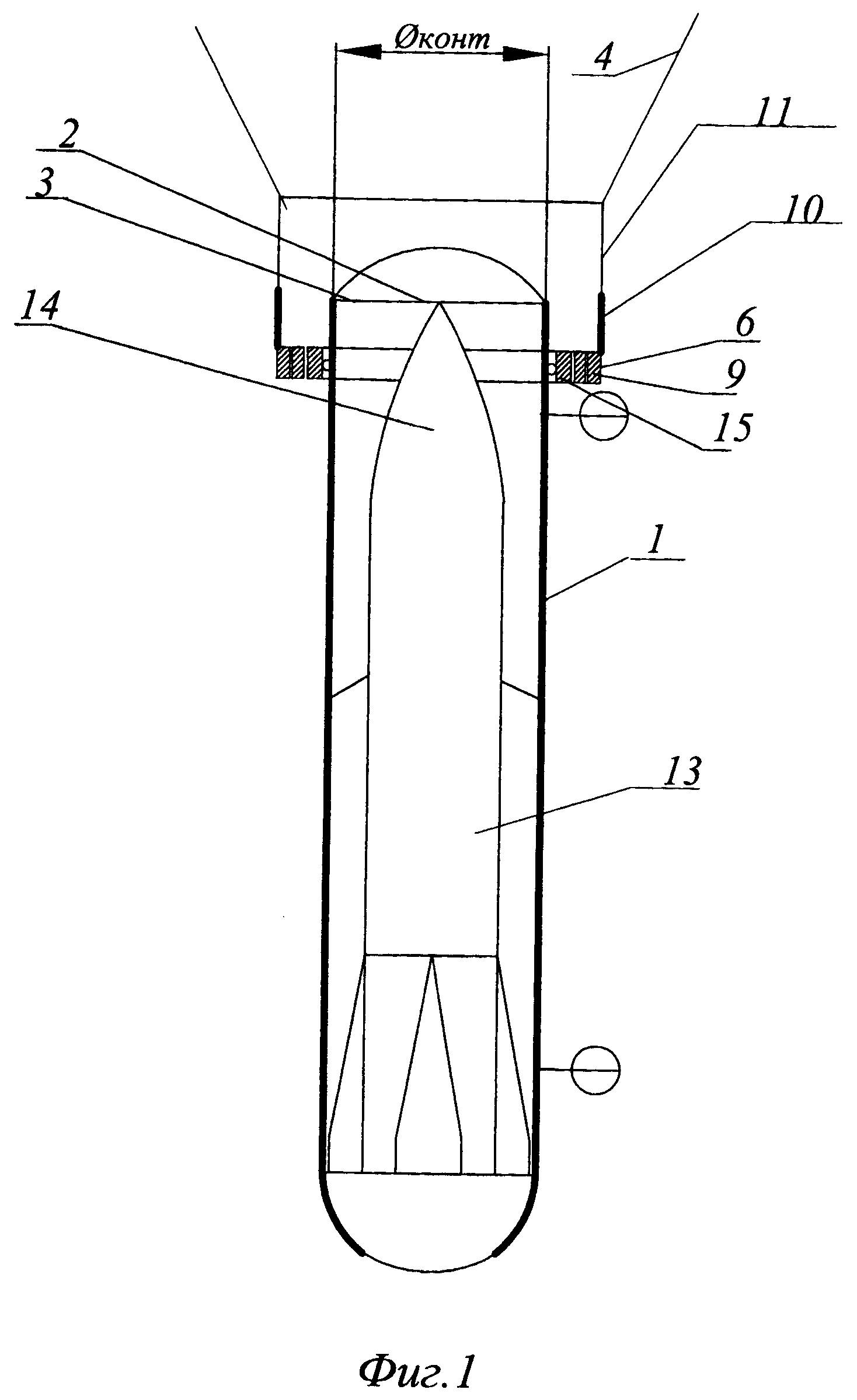

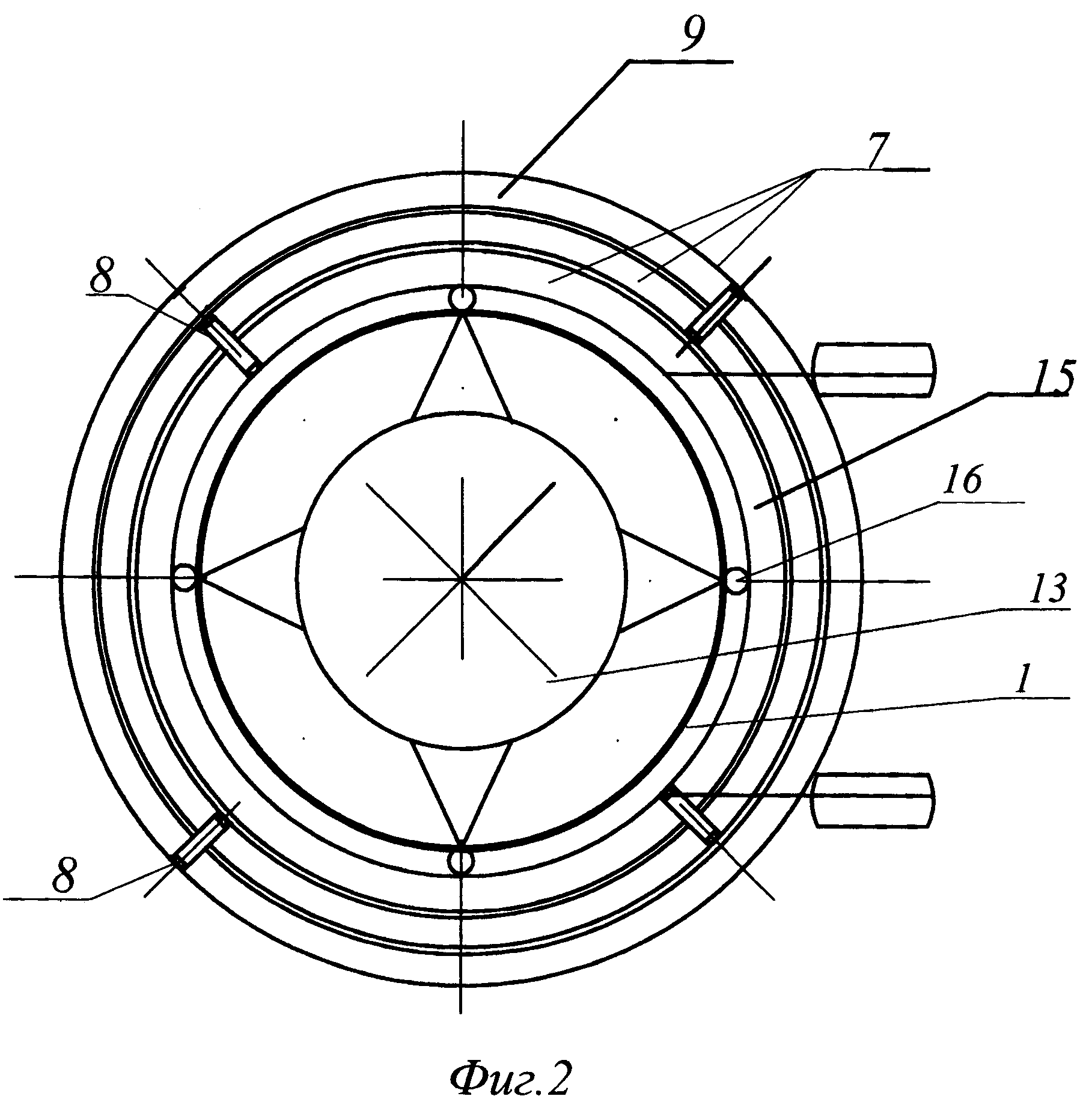

Сущность предлагаемого устройства заключается в том, что оно состоит из стартового устройства с ракетой, соединительного звена, соединяющего упомянутое выше стартовое устройство с вытяжным парашютом, основную парашютную систему, имеющую купол и стропы, и систему автоматического запуска силовой установки ракеты, при этом отличительной особенностью рассматриваемого устройства является то, что стартовое устройство выполнено в виде контейнера с отверстием на одной из его торцевых сторон, а внутри контейнера установлена ракета, при этом ее головная часть направлена в сторону отверстия контейнера, по периметру которого также со стороны отверстия установлены стропы основной парашютной системы, а купол основной парашютной системы выполнен с полюсным отверстием, размер которого превышает размер максималь…
