[1]
Изобретение относится к области активных воздействий на атмосферные процессы и может быть использовано в народном хозяйстве для
борьбы с такими опасными метеорологическими явлениями, как град, гроза, а также в работах по увеличению осадков из облаков.
[2]
Известны различные способы воздействия на облачные процессы,
основанные на внесении кристаллизующего реагента в зоны формирования и зарождения града с помощью артиллерийских снарядов [1].
[3]
Недостатком известных способов является дороговизна
используемых снарядов и сложность осуществления засева реагентом больших площадей облачного слоя в установленное технологией время не более 1-2 минут.
[4]
Наиболее близким по технической
сущности к заявляемому объекту является способ воздействия на облачные процессы путем формирования в километровом облачном слое, размещенном над уровнем изотермы порога кристаллизации реагента,
шлейфов активного дыма с помощью ракет, запускаемых с наземных пусковых установок [2].
[5]
Известно устройство (противоградовый комплекс ПГИ-М), реализующее данный способ, содержащее пакет
направляющих труб с реактивными снарядами, содержащими элементы воздействия и пусковой механизм [1]. Данное устройство нами выбрано в качестве прототипа, так как оно является наиболее близким по
технической сущности к заявляемому объекту.
[6]
Недостаток известного способа и устройства заключается в том, что не обеспечивается нужная оперативность и эффективность воздействия на
облачные процессы. Это обусловлено значительной протяженностью грозоградовых облаков, которые могут достигать 20 км в длину и 5 км в ширину. Несмотря на широкую и разветвленную сеть наземных пунктов
воздействия, не представляется возможным осуществить в кратчайший срок (1-2 минуты - по технологии воздействия) единовременный засев облаков реагентом. Кроме того, из-за ограниченной дальности полета
ракет и снарядов воздействие осуществляют, как правило, одновременно из нескольких наземных пунктов воздействия, что требует широко разветвленной сети пунктов воздействия.
[7]
Другой
существенный недостаток заключается в том, что из-за полета ракет и снарядов по баллистической кривой имеют место вынужденные и непроизводительные потери дорогостоящего реагента на начальном и
конечном участках траектории их полета. Все приведенные выше недостатки в конечном итоге снижают эффективность воздействия на облачные процессы.
[8]
Целью настоящего изобретения является
повышение эффективности воздействия на облачные процессы за счет обеспечения единовременного и объемного засева облачного слоя кристаллизующим реагентом.
[9]
Поставленная цель достигается
тем, что в известном способе воздействия на облачные процессы путем формирования шлейфов активного дыма или жидкого аэрозоля с помощью ракет в километровом облачном слое, расположенном над уровнем
порога кристаллизации реагента, шлейфы активного дыма или жидкого аэрозоля формируют путем одновременного запуска по всем направлениям от 0 до 360° реактивных снарядов из локальных точек,
расположенных в верхней части километрового облачного слоя над требуемой по технологии засева зоной, либо путем последовательного запуска реактивных снарядов в бок от носителя, движущегося в верхней
части километрового облачного слоя вдоль линии, пролегающей над требуемой зоной засева. При этом от каждого шлейфа формируют нисходящие вертикальные трассы активного дыма льдообразующего реагента или
жидкого хладореагента, расположенные друг от друга на расстоянии преимущественно 300-500 метров.
[10]
Доставленная цель достигается также тем, что в устройстве для воздействия на облачные

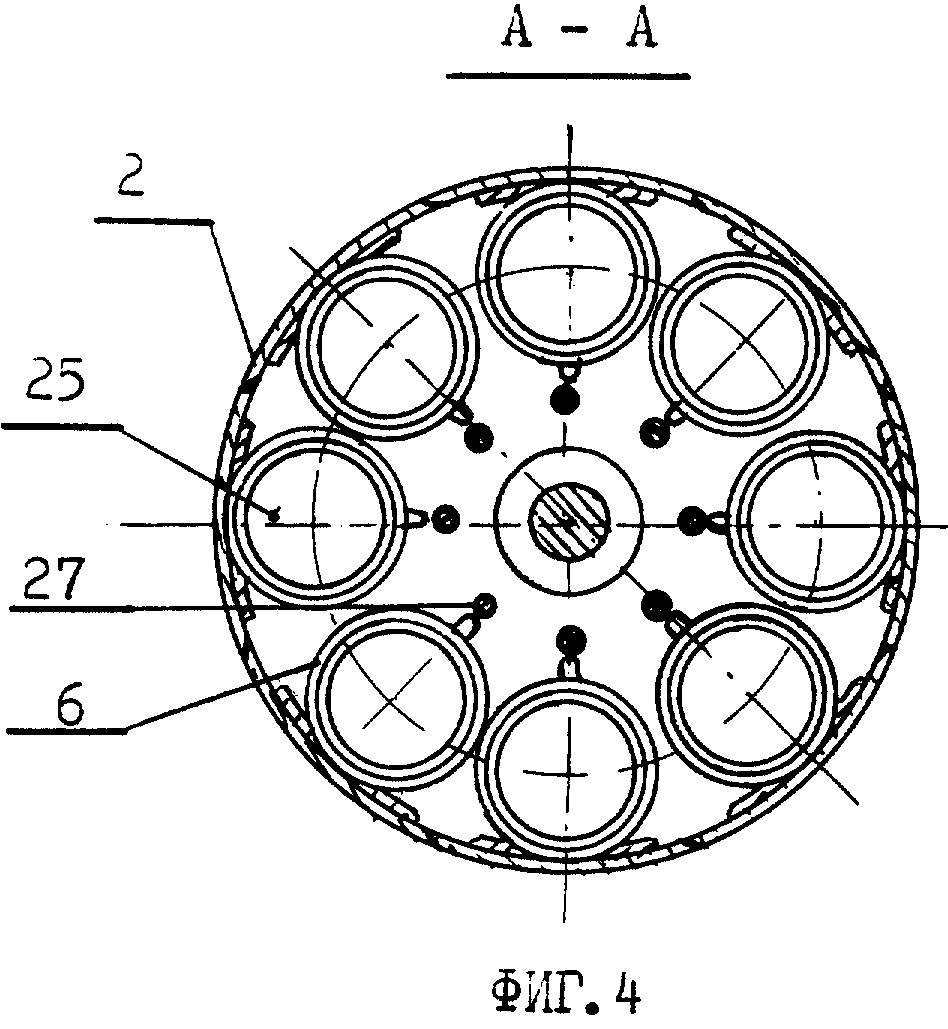

процессы, содержащем пакет направляющих труб с реактивными снарядами, включающими элементы воздействия и пусковой механизм, а также контейнер, спускаемый на парашюте, по оси контейнера размещен шток с
ползуном, а направляющие трубы с реактивными снарядами размещены концентрично продольной ее оси, при этом каждая пусковая труба шарнирно прикреплена казенной своей частью к основанию контейнера, а
другой своей частью связана с ползуном посредством шарнирной подвески.
[11]
Как способ, так и заявленное устройство обеспечивают достижение единой цели изобретения, что позволяет прийти к
выводу о том, что изобретения связаны между собой единым изобретательским замыслом.
[12]
Сравнение заявляемых технических решений с прототипом позволило установить соответствие их критерию
"новизна".
[13]
При изучении других известных технических решений в данной области техники признаки, отличающие заявляемые изобретения от прототипа, не были выявлены и поэтому они
обеспечивают заявляемому решению соответствие критерию "существенные отличия".
[14]
Примеры осуществления способа.
[15]
Пример 1
[16]
При осуществлении воздействия на

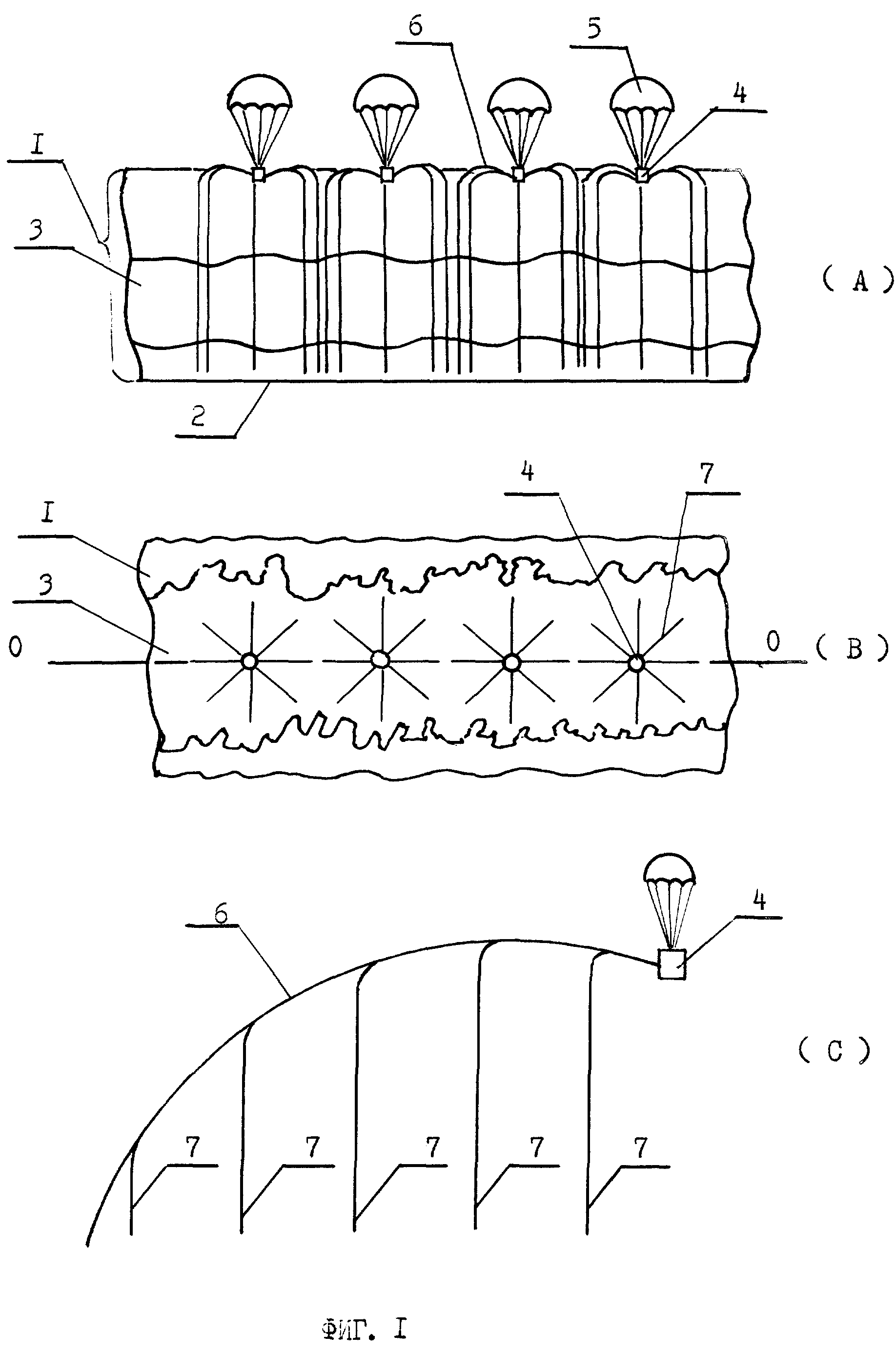

основе анализа данных радиолокационных наблюдений выделяют градоопасное облако. В процессе непрерывного наблюдения за эволюцией данного облака выделяют активный слой 1 высотой 1 км (фиг.1),
ограниченный снизу изотермой кристаллизации реагента 2. Затем в активном слое 1 выделяют требуемую по технологии воздействия зону засева 3. После выполнения указанных процедур осуществляют
непосредственное воздействие. С этой целью в облачную среду осуществляют доставку средств воздействия с помощью беспилотного летательного аппарата (БЛА), который по своим тактико-техническим и
экономическим характеристикам является наиболее выгодным транспортным средством в сравнении с другими видами носителей (позволяющим в отличие от пилотируемой авиации залетать в грозоградовые облака).
С помощью наземной станции управления полетом обеспечивают пролет БЛА над активной зоной засева 1 вдоль ее средней линии 0-0. При этом в автоматическом режиме осуществляется сброс в атмосферу
контейнеров с реактивными снарядами 4 на парашютах 5 через равные расстояния 5 км. Контейнерный метод доставки реактивных снарядов и других боевых элементов в зону активных действий широко применяется
за рубежом [3].
[17]
При достижении контейнера 4 верхней части активной зоны в автоматическом режиме осуществляется единовременный отстрел реактивных снарядов из контейнера 4 в разные
стороны. При этом каждый реактивный снаряд, двигаясь по траектории 6, сбрасывает последовательно пироэлементы, которые в свою очередь при падении образуют вертикальные трассы активного аэрозоля 7,
пронизывающие облачный слой 1 в требуемой зоне 3 (фиг.1 А и В). Расстояние между вертикальными трассами 7 (фиг.1 С) составляет преимущественно 300÷500 метров. Указанные ограничения обусловлены
турбулентностью облачной среды: при минимальной турбулентности равномерное распределение реагента за необходимое время (1-2 минуты) может быть обеспечено при условии, если расстояние между трассами
будет не более 300 метров, а при средней турбулентности - при расстоянии не более 500 метров между ними. По истечении 2-3 минут под действием турбулентности потоков реагент распределяется в облачном
слое и обеспечивает необходимый эффект формирования осадков.
[18]
Пример 2
[19]

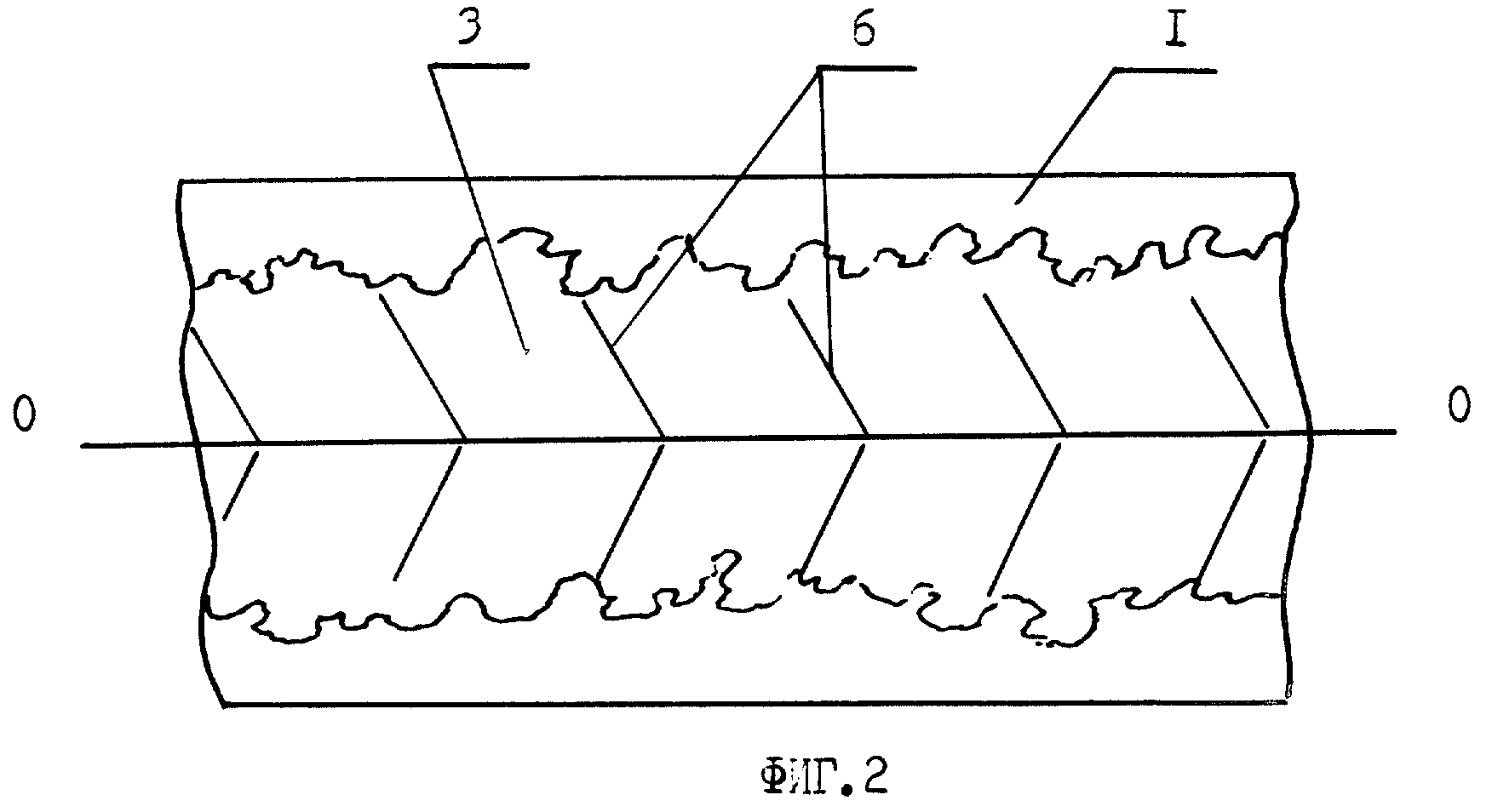

Способ может быть реализован также путем последовательного запуска р…
