САМОХОДНАЯ ПУСКОВАЯ УСТАНОВКА

[40]
Изобретение относится к ракетной технике, в частности к
самоходным пусковым установкам (ПУ). Сущность изобретения заключается в том, что самоходная ПУ включает самоходное шасси, на раме которого посредством трех опорных узлов шарнирно смонтирован
промежуточный корпус. На промежуточном корпусе при помощи кольцевой опоры с возможностью вращения в горизонтальной плоскости установлена поворотная платформа, на которой с возможностью поворота в
вертикальной плоскости смонтирована качающаяся часть с узлами для закрепления ракет. Кольцевая опора разъемно закреплена на промежуточном корпусе с возможностью отсоединения от него в сборе с
поворотной платформой и качающейся частью для перевозки самоходной ПУ железнодорожным транспортом. Промежуточный корпус выполнен с возможностью размещения внутри него оборудования и аппаратуры
самоходной ПУ. Наружные поверхности верхней, задней и боковых стенок промежуточного корпуса являются газоотражающими. Самоходная ПУ снабжена устройством фиксации в походном положении взаимного
положения поворотной платформы и промежуточного корпуса. Реализация изобретения позволяет повысить транспортабельность и расширить эксплуатационные возможности ПУ. 6 з.п. ф-лы, 8 ил.

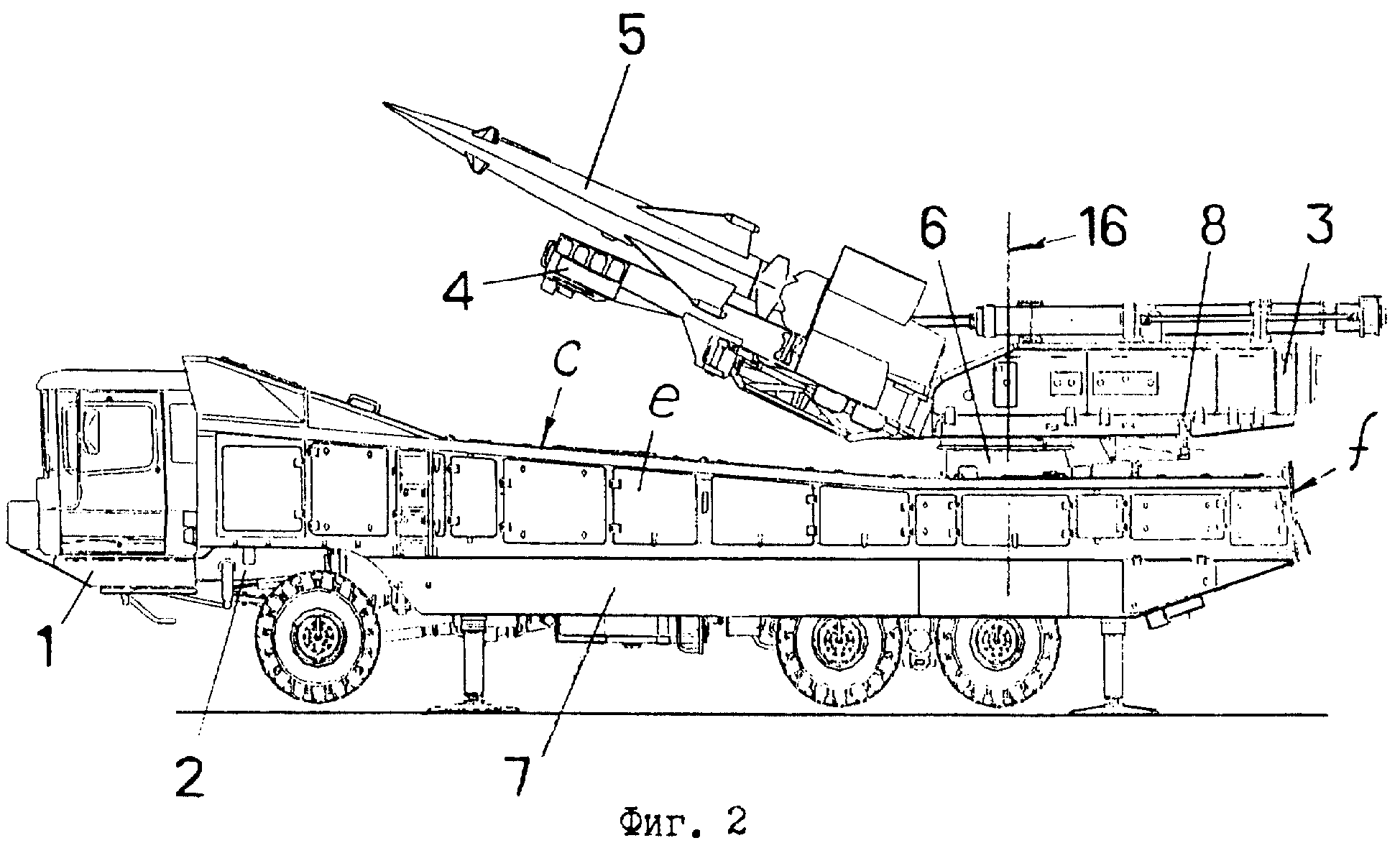

1. Самоходная пусковая установка, включающая самоходное шасси, на раме которого установлена поворотная платформа, на которой с возможностью поворота в вертикальной плоскости смонтирована
качающаяся часть с узлами для закрепления ракет, отличающаяся тем, что она содержит промежуточный корпус, который посредством трех опорных узлов шарнирно смонтирован на раме самоходного шасси, а
поворотная платформа смонтирована на кольцевой опоре с возможностью вращения в горизонтальной плоскости, при этом последняя разъемно закреплена на промежуточном корпусе с возможностью отсоединения от
него в сборе с поворотной платформой и качающейся частью для перевозки самоходной пусковой установки железнодорожным транспортом в пределах верхнего очертания габарита 02-ВМ, а промежуточный корпус
выполнен с возможностью размещения внутри него оборудования и аппаратуры самоходной пусковой установки, причем наружные поверхности верхней, задней и боковых стенок промежуточного корпуса выполняют
функцию газоотражающих поверхностей при пуске ракет, при этом самоходная пусковая установка снабжена устройством фиксации в походном положении взаимного положения поворотной платформы и промежуточного
корпуса.

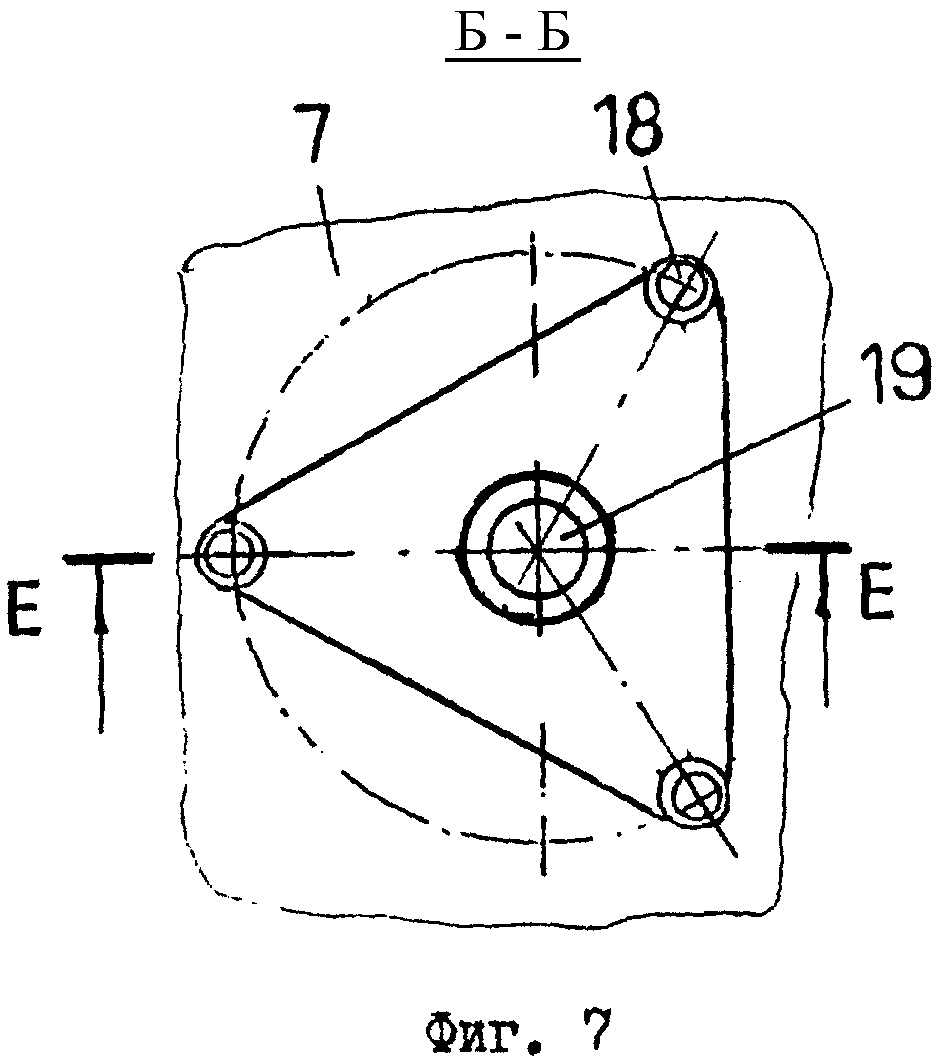

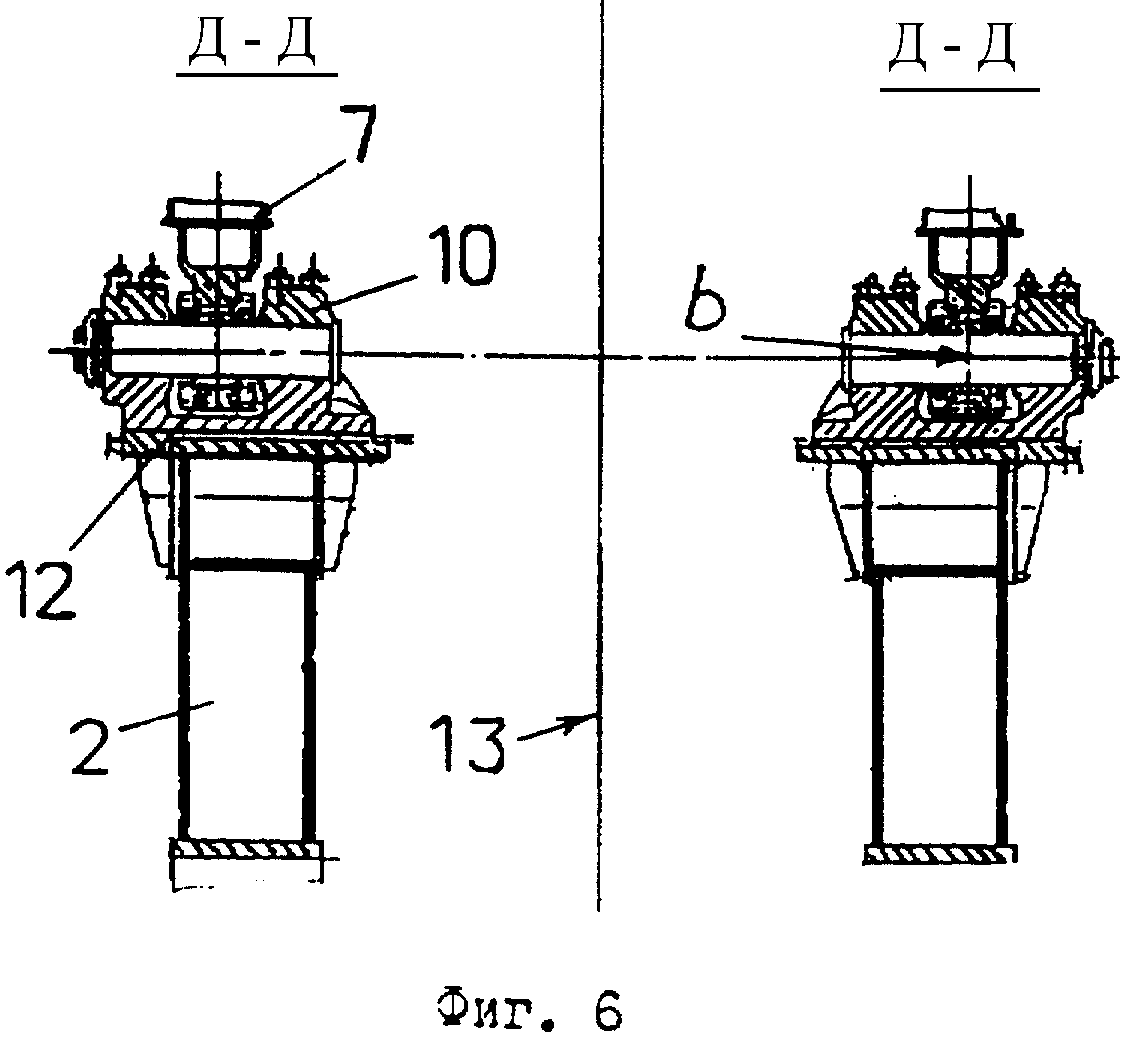

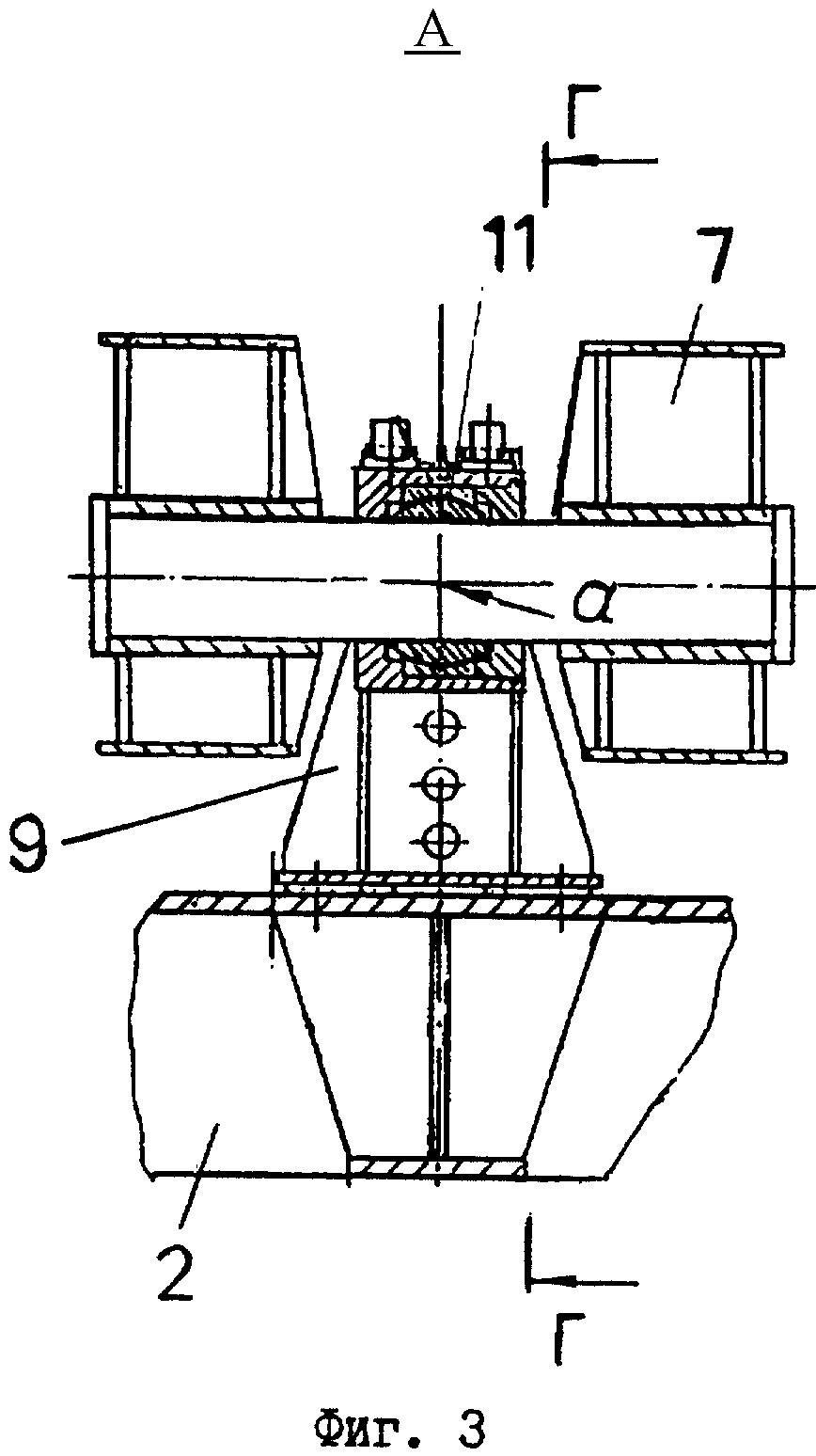

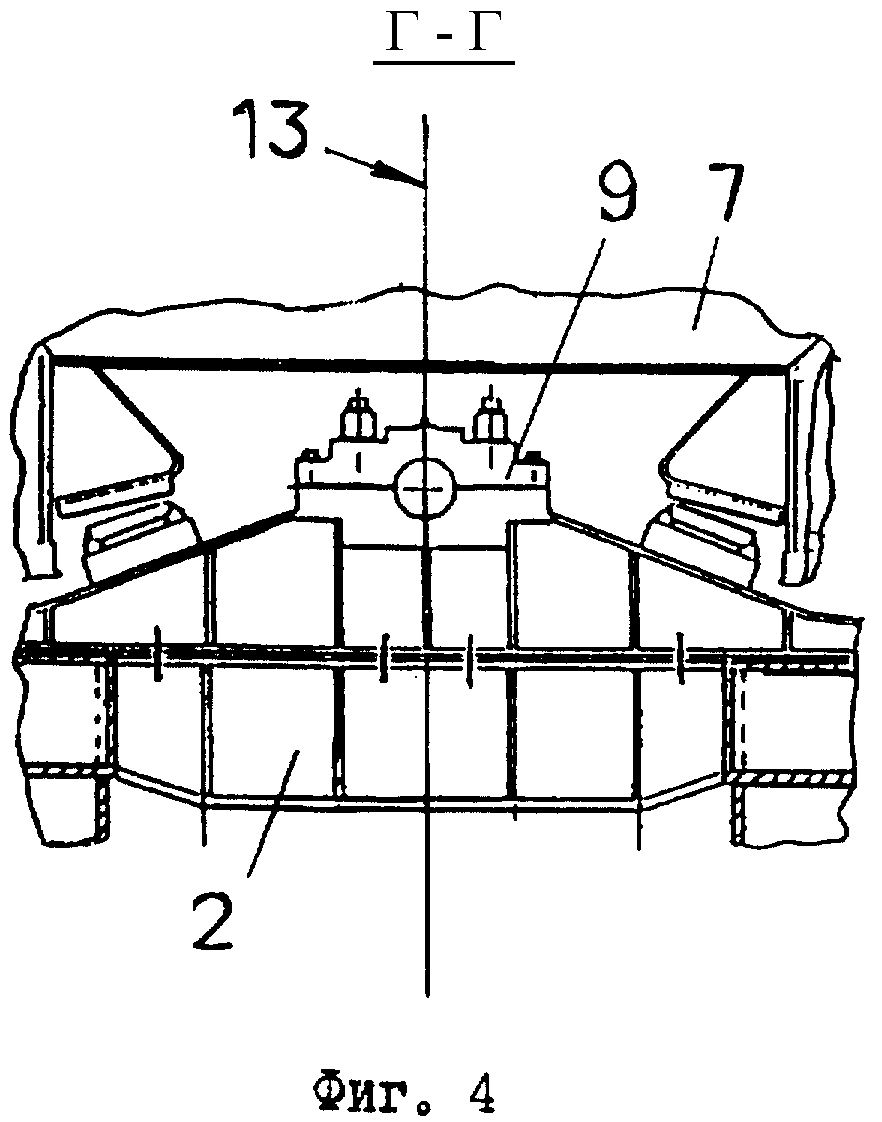

2. Установка по п.1, отличающаяся тем, что каждый из трех опорных узлов промежуточного корпуса содержит сферический подшипник, при этом опорные
узлы промежуточного корпуса смонтированы на раме самоходного шасси таким образом, что центр сферического подшипника первого опорного узла расположен в продольной плоскости симметрии рамы самоходного
шасси, а центры сферических подшипников двух других опорных узлов расположены симметрично друг другу относительно упомянутой плоскости, причем первый опорный узел выполнен с возможностью обеспечения
продольного перемещения промежуточного корпуса относительно рамы самоходного шасси и расположен в задней части последнего.

3. Установка по п.1,
отличающаяся тем, что она содержит штыри-ловители, закрепленные на верхней стенке промежуточного корпуса, расположенные равномерно по окружности относительно вертикальной оси, геометрически
совмещенной с осью вращения поворотной платформы, и выполненные с возможностью взаимодействия с ответными элементами, выполненными на упомянутой кольцевой опоре.

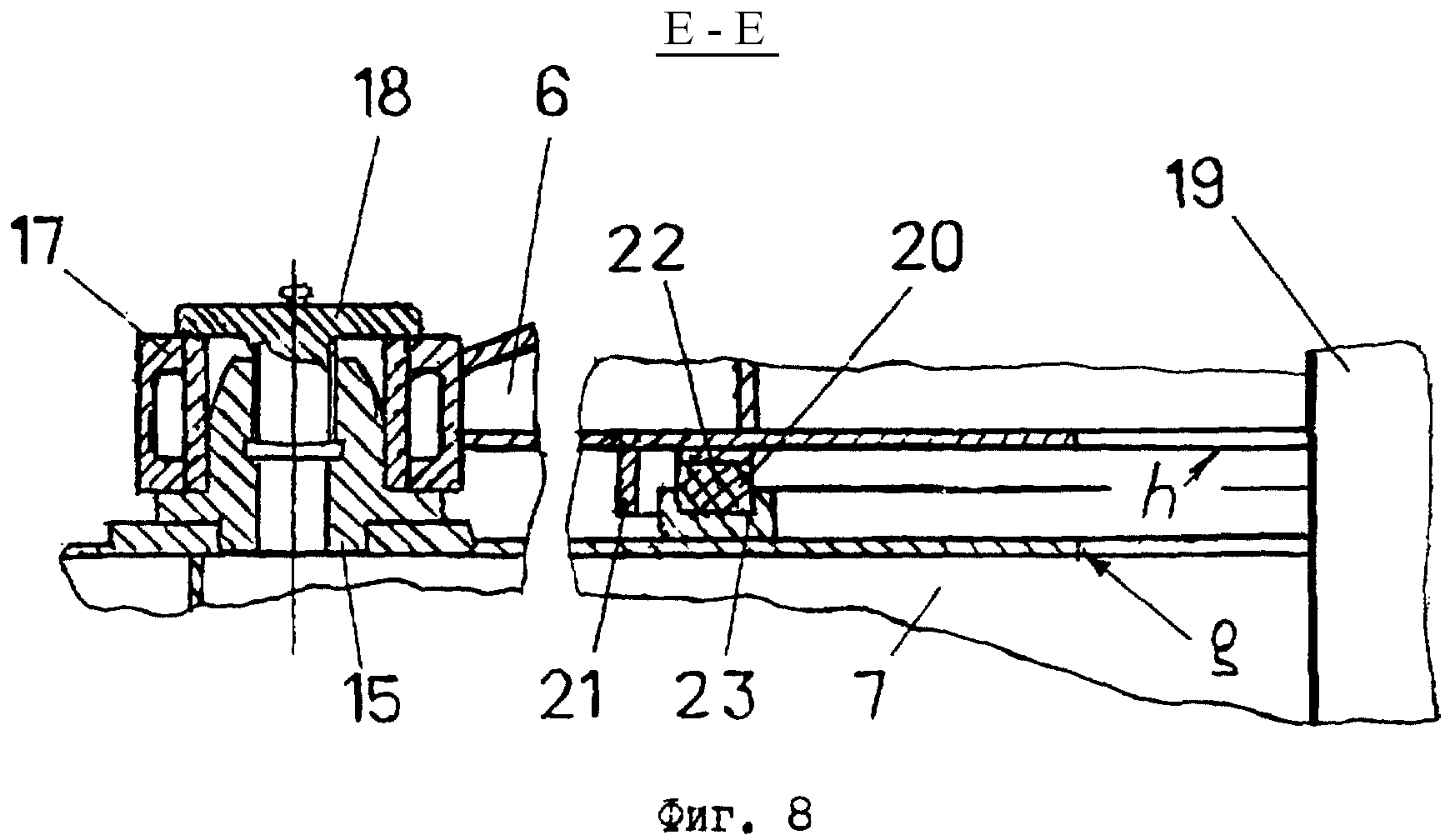

4. Установка по п.1, отличающаяся тем, что она содержит вращающееся токосъемное устройство, включающее статор и ротор, соединенные соответственно с кольцевой опорой и поворотной платформой,
и связанные со статором вращающегося токосъемного устройства электроразъемы электрической связи приводов наведения пусковой установки и стартовой автоматики с системой управления стрельбой, при этом
корпус вращающегося токосъемного устройства пропущен через отверстие, выполненное в верхней стенке промежуточного корпуса, а между нижней торцевой поверхностью кольцевой опоры и верхней стенкой
промежуточного корпуса установлено герметизирующее кольцевое уплотнение, охватывающее упомянутое отверстие.

5. Установка по п.1, отличающаяся тем, что
промежуточный корпус выполнен с возможностью обеспечения с наружной стороны доступа к размещенным внутри него оборудованию и аппаратуре.

6. Установка по
п.1, отличающаяся тем, что она содержит грузозахватные устройства, установленные на поворотной платформе.

7. Установка по п.1, отличающаяся тем, что в
качестве самоходного шасси она содержит колесное транспортное средство.

[1]
Изобретение
относится к вооружению, в частности к самоходным пусковым установкам для запуска зенитных ракет ПВО.

[2]
Известна мобильная перевозимая пусковая установка (ПУ) зенитного ракетного комплекса
С-75, содержащая основание (хребтовую балку) на колесных ходовых тележках (мостах), закрепленную на этом основании артиллерийскую часть, состоящую из барбета и установленной на нем с возможностью
вращения в горизонтальной плоскости поворотной платформы, на которой с возможностью поворота в вертикальной плоскости смонтирована качающаяся часть с узлами для закрепления ракет в боевом положении
(Оружие России. Каталог. Том V. Вооружение и военная техника Войск противовоздушной обороны. ЗАО «Военный парад», Россия, Москва, 1977, с.116, 117). Известная мобильная перевозимая ПУ также содержит
закрепленный на поворотной платформе газоотражатель, приводы наведения, аппаратуру управления и стартовой автоматики, вращающееся токосъемное устройство. Пусковая установка предполагает возможность
развертывания на заранее подготовленных в инженерном и энергетическом отношении стартовых позициях. При развертывании ПУ на стартовой позиции и переводе ее из походного положения в рабочее (боевое)
основание с артиллерийской частью с помощью ручных винтовых устройств, имеющихся на колесных ходовых тележках, опускается на грунт. Затем отстопориваются, отсоединяются от основания и откатываются на
необходимое по условиям безопасности расстояние обе колесные ходовые тележки (мосты), и только после этого ПУ начинают подготавливать непосредственно к боевой работе. При этом ПУ вручную горизонтируют
и посредством транспортно-заряжающих машин (ТЗМ) заряжают ракетами. При пуске ракет газоотражатель, закрепленный на поворотной платформе артиллерийской части, защищает стартовую позицию от воздействия
высокотемпературной газопламенной струи, способной повредить (размыть) грунтовую площадку и затруднить не только последующие пуски ракет с этой позиции, но и процесс свертывания ПУ при ее
передислокации.

[3]
К недостаткам известной ПУ можно отнести то, что она предполагает возможность развертывания только на заранее подготовленных в инженерном и энергетическом отношении
стартовых позициях, что ограничивает область использования ПУ. Кроме того, ПУ имеет сравнительно невысокий уровень мобильности, недостаточную быстроту развертывания и свертывания и не обеспечивает
возможность передвижения с боекомплектом при смене стартовой позиции.

[4]
Также известна мобильная перевозимая пусковая установка 5П73 зенитного ракетного комплекса С-125 (см. упомянутый
каталог с.108, 109, а также - Ганин С. и др. «Система-125», Техника и вооружение вчера, сегодня, завтра, №8/2003 г., с.8-14). Известная пусковая установка содержит основание на колесных ходовых
тележках (мостах), закрепленную на этом основании артиллерийскую часть, состоящую из барбета и установленной на нем с возможностью вращения в горизонтальной плоскости поворотной платформы, на которой
с возможностью поворота в вертикальной плоскости смонтирована качающаяся часть с узлами для закрепления ракет в боевом положении. Известная мобильная перевозимая ПУ также содержит приводы наведения,
механизм уравновешивания качающейся части, аппаратуру управления стартовой автоматики, вращающееся токосъемное устройство. Пусковая установка предполагает возможность развертывания на заранее
подготовленных в инженерном и энергетическом отношении стартовых позициях. При развертывании ПУ на стартовой позиции и переводе ее из походного положения в рабочее (боевое) основание с артиллерийской
частью с помощью ручных винтовых устройств, имеющихся на колесных ходовых тележках, опускается на грунт. После этого отстопориваются, отсоединяются от основания и откатываются на необходимое по
условиям безопасности расстояние обе колесные ходовые тележки (мосты) с винтовыми устройствами, основание раскладывается. Затем к лежащему на грунте основанию закрепляются (пристегиваются) элементы
единой круговой системы грунтозащиты, обеспечивающей защиту площадки стартовой позиции от воздействия газопламенной струи стартующих с ПУ ракет, а также возможность последующих пусков ракет с ПУ.
Только после этого ПУ начинают подготавливать непосредственно к боевой работе (в частности, вручную горизонтируют, укладывают и закрепляют на грунте подъездные мостики для обеспечения подъезда ТЗМ,
заряжают ракетами с помощью ТЗМ).

[5]
К недостаткам известной ПУ можно отнести то, что она предполагает возможность развертывания только на заранее подготовленных в инженерном и
энергетическом отношении стартовых позициях (с подъездными дорогами, электроснабжением, кабельными линиями и т.п.), что ограничивает область использования ПУ. Вместе с этим ПУ имеет сравнительно
невысокий уровень мобильности, недостаточную быстроту развертывания и свертывания и не обеспечивает возможность передвижения с боекомплектом при смене стартовой позиции.

[6]
За последние
годы в разных странах было предложено несколько вариантов модернизации комплекса С-125, предполагающих, в частности, повышение уровня мобильности и расширение эксплуатационных возможностей пусковой
установки (Ганин С. и др. «Система-125. Модернизированные проекты последних лет и зарубежные модификации комплекса С-125», Техника и вооружение вчера, сегодня, завтра, №10/2003 г., с.2-6). Известные
варианты модернизации ПУ предполагают закрепление поворотной платформы с качающейся частью на автомобильной базе или на танковом шасси.

[7]
Наиболее близким по совокупности существенных
признаков с заявляемым изобретением является самоходная пусковая установка по патенту RU №2262647 C1 (F41А 23/42, 2005 г.). Известная самоходная пусковая установка включает самоходное шасси, на раме
которого установлена поворотная платформа, на которой смонтирована качающаяся часть с узлами закрепления ракет, оборудованная приводом вертикального наведения. Качающаяся часть содержит как минимум
две шарнирно связанные с поворотной платформой стрелы, снабженные штыревыми фиксаторами для закрепления ракетных контейнеров в боевом положении и оборудованные индивидуальными приводами вертикального
наведения. В качестве самоходного шасси установка содержит гусеничное транспортное средство.

[8]
Однако известная пусковая установка не исключает возможности воздействия высокотемпературной
газопламенной струи двигателя стартующей ракеты на площадку стартовой позиции. Кроме того, гусеничное шасси имеет сравнительно небольшой ресурс.

[9]
Задача, решаемая изобретением,
заключается в создании мобильной самоходной пусковой установки, которая позволила бы использовать существующую инфраструктуру, предназначенную для обращения с пусковой установкой 5П73 комплекса С-125,
и одновременно обеспечивала бы расширение эксплуатационных возможностей мобильной пусковой установки.

[10]
Указанная задача решается благодаря тому, что самоходная пусковая установка,
включающая самоходное шасси, на раме которого установлена поворотная платформа, на которой с возможностью поворота в вертикальной плоскости смонтирована качающаяся часть …

RU 2262647 C1, 20.10.2005. RU 2205342 C1, 27.05.2003. US 5461961 А, 31.10.1995. US 5129307 А, 14.07.1992. DE 2356463 А1, 20.06.1974.
