Предлагаемое изобретение относится к вооружению, конкретно к самоходным установкам для запуска зенитных ракет ПВО.
[2]
Известна самоходная пусковая установка комплекса ПВО «Куб» (см. Шунков В.Н., Ракетное оружие, «Попурри», Минск, 2001, стр.425-427). Указанная установка включает гусеничное шасси с
поворотным устройством, на котором смонтирована артиллерийская часть с тремя направляющими балками для ракет.
[3]
Наиболее близкой, на наш взгляд, к предлагаемому изобретению является
самоходная пусковая установка (ПУ) в составе зенитно-ракетного комплекса «Бук» (см. указанный выше источник, стр.452-455 - прототип). Артиллерийская часть данной ПУ содержит поворотную платформу, на
которой установлена качающаяся часть (КЧ) в виде силовой стрелы с приводом вертикального наведения. На стреле смонтированы направляющие балки для ракет. Привод содержит гидроцилиндр, соединенный с
гидронасосом.
[4]
Недостатком данной ПУ, имеющей всего четыре ракеты, является ее сравнительно невысокая огневая мощь. Указанный недостаток становится принципиальным при отражении
массированных атак со стороны современных быстролетящих самолетов и ракет. Проблема в том, что увеличение количества ракет хотя бы вдвое приводит к резкому повышению общей массы КЧ и требует
применения более мощного гидропривода.
[5]
Технической задачей в предлагаемом изобретении является усиление огневой мощи путем увеличения числа боевых каналов без повышения нагрузок на
гидронасос привода КЧ.
[6]
Технический результат достигается тем, что в самоходной пусковой установке, включающей самоходное шасси с поворотной платформой, на которой смонтирована качающаяся
часть с узлами закрепления ракет, оборудованная гидроприводом вертикального наведения, соединенным с гидронасосом, качающаяся часть содержит, как минимум, две шарнирно связанные с поворотной
платформой силовые стрелы, снабженные штыревыми фиксаторами для закрепления ракетных контейнеров и оборудованные индивидуальными гидроприводами вертикального наведения, установленными с возможностью
независимого подключения к гидронасосу. Установка характеризуется тем, что гидроприводы силовых стрел подключены к гидронасосу параллельно.
[7]
Неочевидность технического решения состоит в
том, что пусковая часть установки выполнена в виде установленных на поворотной платформе двух независимых КЧ с индивидуальными приводами вертикального наведения, параллельно подключенными к
гидронасосу ПУ. Контейнеры с ракетами закрепляют на стрелах в два яруса, поскольку при контейнерном запуске направляющие балки для ракет не нужны и нагрузка на стрелы существенно снижается. При этом
огневая мощь ПУ возрастает в три раза (12 ракет, а не 4, как в ПУ «Бук») без увеличения нагрузок на гидропривод.
[8]

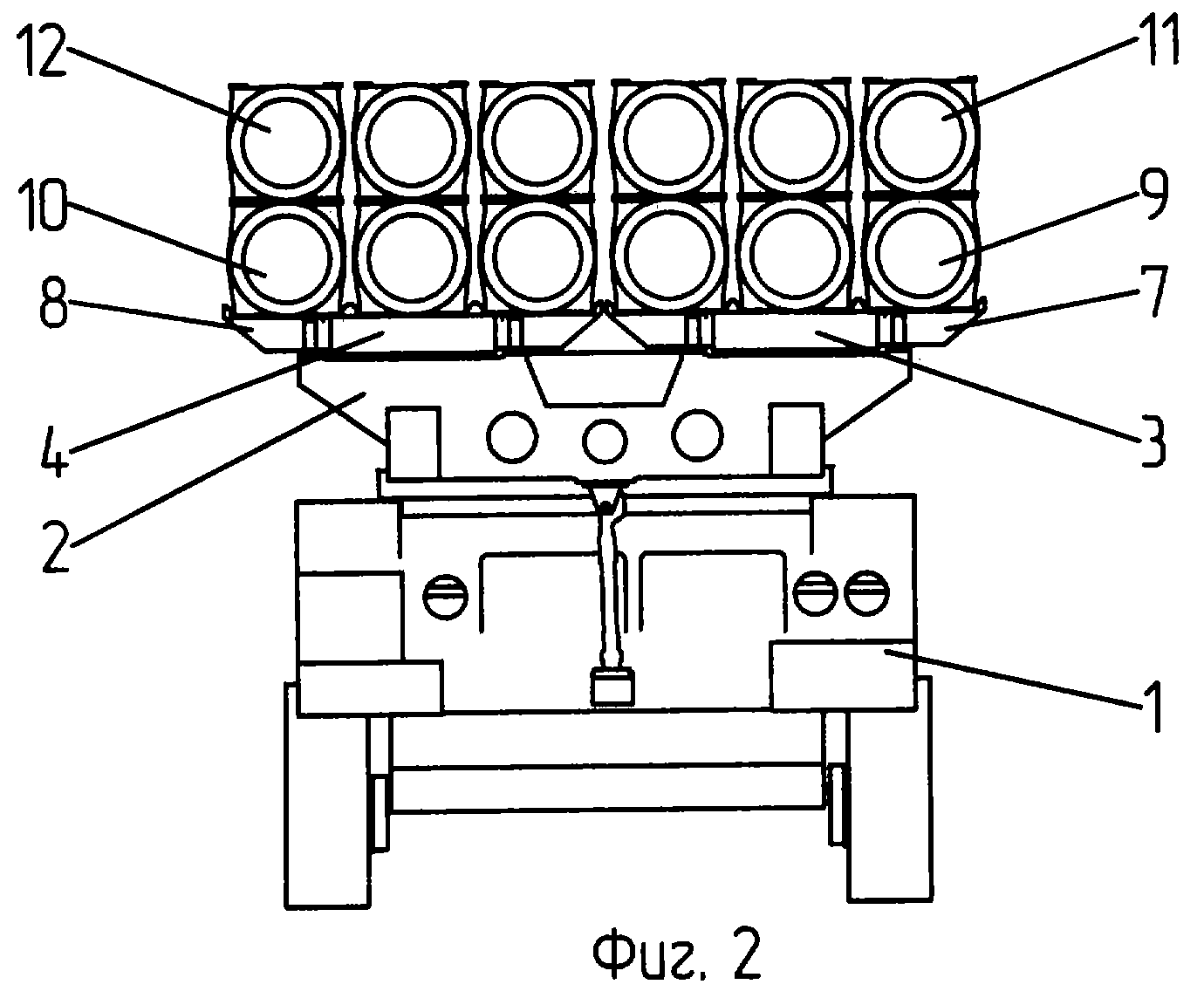

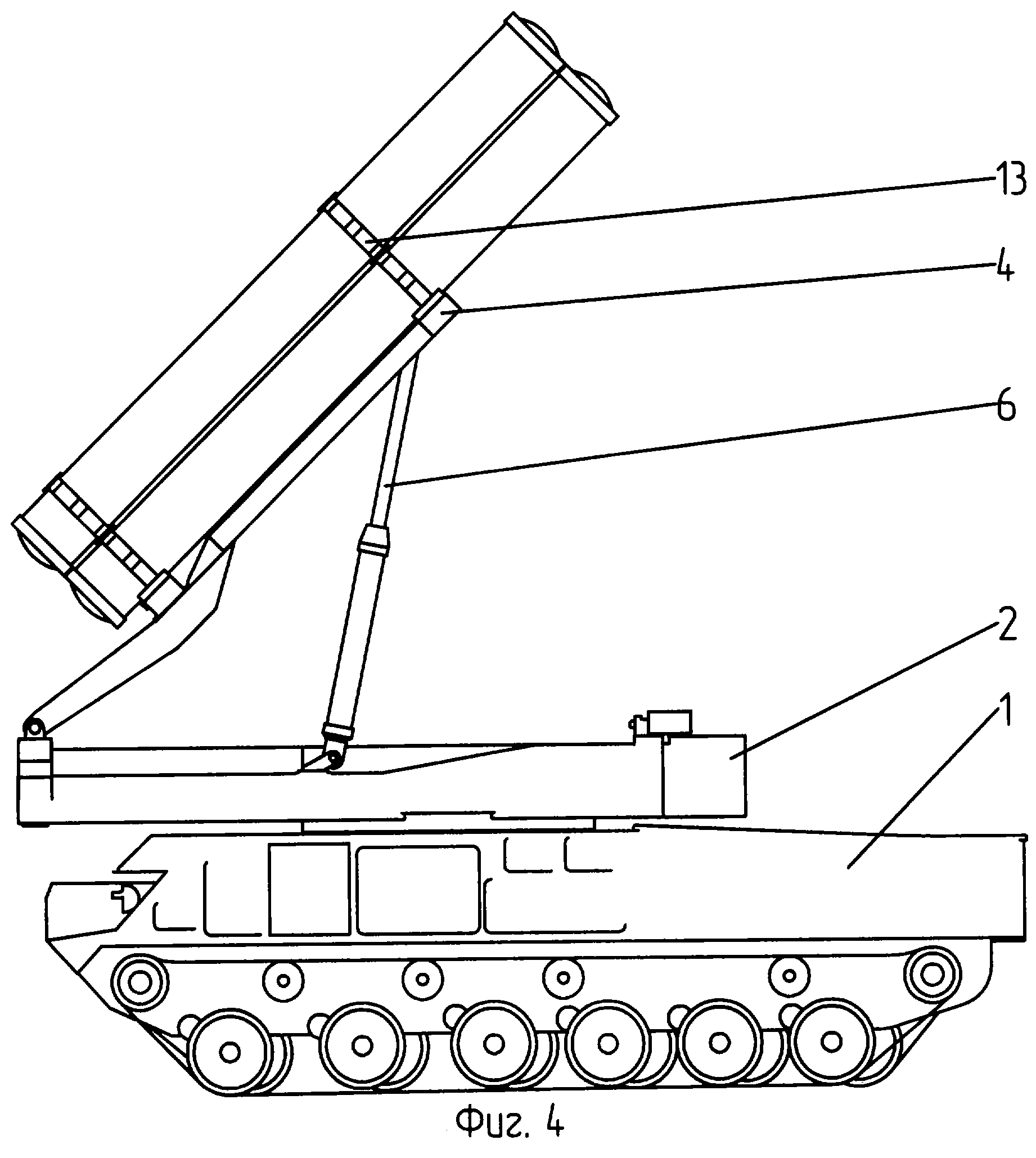

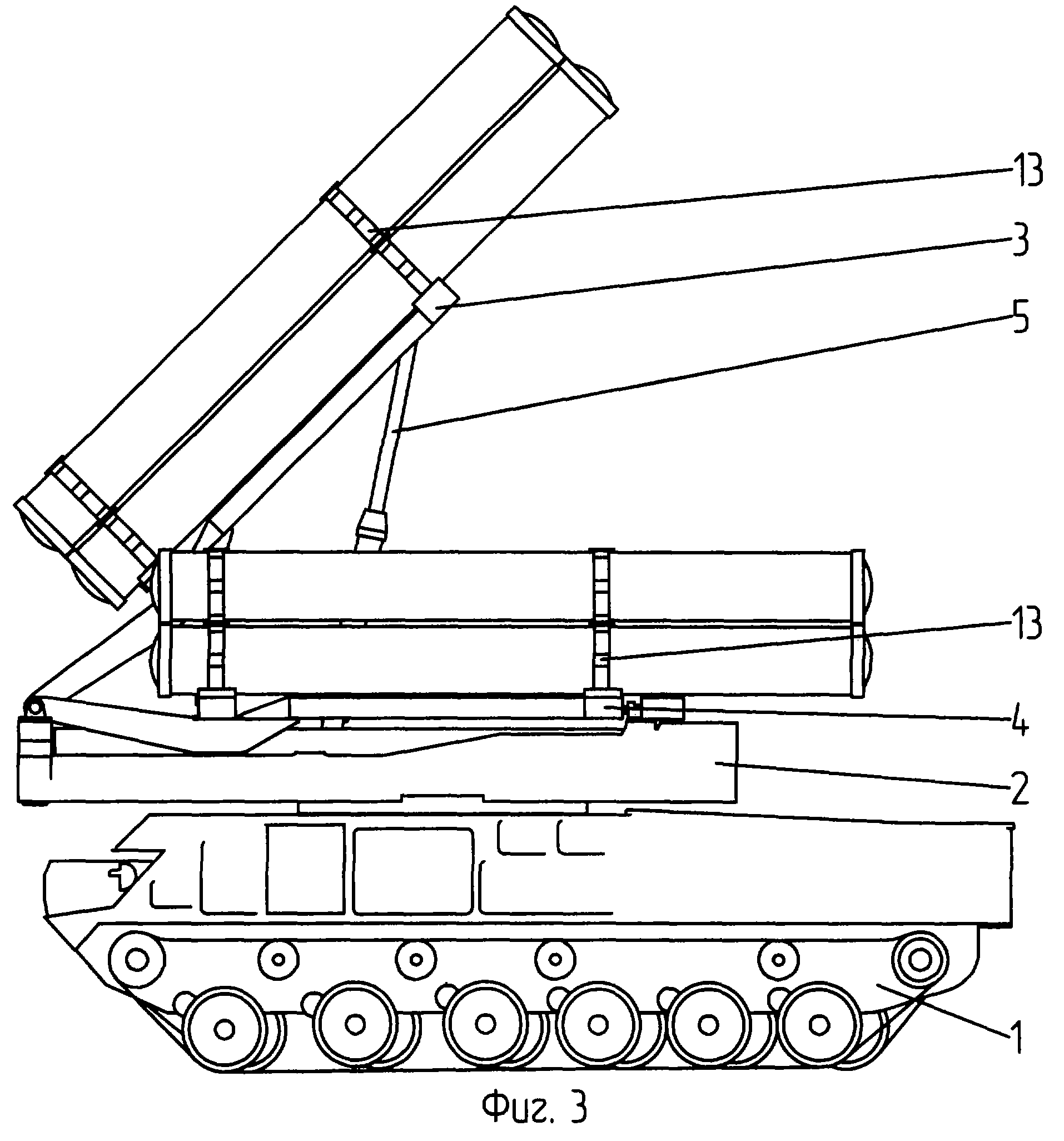

Изобретение поясняется чертежами, на которых показаны следующие виды ПУ:
фиг.1 - в походном положении, вид сбоку, фиг.2 - вид сзади, фиг.3 - одна из стрел с контейнерами установлена в предстартовом положении, другая - в походном, фиг.4 - закрепление стрелы с гидроприводом
на поворотной платформе.
[9]
В примере конкретного исполнения самоходная пусковая установка состоит из самоходного гусеничного шасси 1, на котором смонтирована поворотная платформа 2.
Пусковая установка включает силовые стрелы 3, 4, снабженные гидроприводами вертикального наведения в виде гидроцилиндров 5, 6. На стрелах имеются штыревые фиксаторы 7, 8 для закрепления ракетных
контейнеров 9, 10 нижнего яруса. Контейнеры 11, 12 верхнего яруса установлены на контейнерах нижнего яруса и закреплены штыревыми фиксаторами 13.
[10]
Пусковую установку снаряжают в
следующем порядке. Первые шесть контейнеров с ракетами устанавливают на стрелы 3, 4 (по три на каждую стрелу) и закрепляют штыревыми фиксаторами 7, 8. Вторые шесть контейнеров устанавливают
непосредственно на контейнеры нижнего яруса, как показано на фиг.2, и закрепляют фиксаторами 13. Затем контейнеры подключают к контрольным линиям стартовой автоматики.
[11]
При получении
предупреждения об ожидаемой массированной атаке с воздуха пусковую установку выдвигают на огневой рубеж. На боевой позиции сначала к гидронасосу ПУ подключают гидроцилиндр 5. При выдвижении штока 5
стрела 3 с контейнерами 11 устанавливается под требуемым углом к горизонту. Затем к гидронасосу подключают гидроцилиндр 6 и устанавливают стрелу 4 с контейнерами 12. Поскольку гидронасос работает на
перемещение одной КЧ с половиной ракет, нагрузки на гидросистему снижаются вдвое.
[12]
После запуска всех двенадцати ракет ПУ перемещается на позицию техобслуживания. Здесь пустые контейнеры
снимают, а взамен устанавливают контейнеры с ракетами, как описано выше.
[13]
Предлагаемая установка имеет ряд преимуществ по сравнению с известными аналогами. При использовании
унифицированных с ПУ «Бук» узлов и агрегатов предлагаемая установка заменяет по огневой мощности три установки «Бук» или четыре ПУ «Куб».
[14]
Согласно указанной схеме на предприятии ОАО
«НИИ «Старт» разработана соответствующая конструкторская документация и начата подготовка к изготовлению опытного образца ПУ.
[15]
Описанное выше техническое решение отвечает условиям
новизны, неочевидности и промышленной применимости, в связи с чем предлагается к правовой защите патентом на изобретение.
