[1]
Изобретение относится к oблаcти военной техники и может быть использовано в
зенитных ракетно-артиллерийских комплексах или в других системах вооружения.
[2]
Устройство, реализующее заявляемый способ управления зенитным вооружением, позволит повысить эффективность
стрельбы по воздушным целям, входящим в зону поражения комплекса, оснащенного комбинированным ракетно-пушечным вооружением.
[3]
В настоящее время известен ряд зенитных комплексов,
оснащенных комбинированным ракетно-пушечным вооружением, таких как "Тунгуска" [1, с.91-94, 2, с. 605, 3, с. 180-181, 4, с.64-67], "Панцирь-C1" [1, с.94, 2, c.599, 3, с. 212-214. 4, с.70], "Каштан" [2,
с.491], "Сосна" [2, с.607]. В этих комплексах для поражения воздушной цели последовательно осуществляется ряд операций [7, с.3, 8, с.3], которые в совокупности представляют собой способ управления
вооружением зенитного комплекса Необходимо отличать способ управления вооружением от способа применения вооружения. Под, способом применения понимается стрельба по приближающейся или удаляющейся цели.
Под способом управления зенитным вооружением понимается последовательность операций по управлению вооружением дня нанесения поражения воздушной цели. Независимо от способов применения различных типов
вооружения зенитного комплекса с комбинированным вооружением во всех этих комплексах реализован один и тот же способ управления вооружением, который заключается в последовательном управлении каждым
типом оружия в ходе боевой работы комплекса [7, 8].
[4]
Сначала производится обнаружение цели и ее опознавание, осуществляемое с использованием специальных средств [1,с.91-94, 3, с.180-181,
4, с.67]: радиолокатора обнаружения, представляющего собой радиолокационную станцию кругового обзора, и системы распознавания целей "свой-чужой". После этого принимается решение на стрельбу и
осуществляется выбор оружия. Эта операция может осуществляться как с участием человека, так и полностью в автоматическом режиме. В зависимости от того какой тип оружия выбран, возможны два варианта
применения вооружения зенитного комплекса, сначала стрельба ракетой (ракетами), а затем пушками, либо наоборот, сначала стрельба пушками, затем ракетами. Так как артиллерийское и ракетное вооружение
имеют различную дальность эффективной стрельбы, то обстрел приближающейся цели целесообразно начинать тем типом оружия, которое имеет большую дальность эффективной стрельбы [2, с.605], т.е. ракетным.
Независимо от того, оснащена ракета головкой самонаведения или нет, для обеспечения захвата цели в первом случае или сопровождения до самой цели, во втором, необходимо какое-то время для сопровождения
цели, для чего предназначены специальные устройства [3, с.180-181]. В течение этого интервала времени пушечное вооружение не может независимо от ракетного наводиться на цель.
[5]
Возможна
последовательная стрельба по воздушной цели несколькими ракетами, что безусловно повысит вероятность ее поражения. Вместе с тем существует область пространства, находящаяся вокруг комплекса, где
невозможно применение ракетного вооружения и для устранения этого недостатка требуется использование дополнительного зенитного средства или другого типа вооружения, имеющего возможность поражать
воздушные цели на малых дальностях, поэтому в комплекс включен второй тип вооружения - пушечный. Для его применения необходимо, прогнозируя траекторию движения цели, вычислить координаты упрежденной
точки прицеливания, навести оружие (придать необходимое угловое положение в двух плоскостях) и произвести стрельбу. Наведение оружия как ракетного, так и пушечного осуществляется в горизонтальной
плоскости поворотом башни или платформы (в дальнейшем башни) с размещенным на ней оружием относительно корпуса носителя вооружения, а в вертикальной плоскости поворотом оружия относительно башни в
плоскости, перпендикулярной первой.
[6]
Таким образом способ управления вооружением зенитного комплекса при стрельбе по воздушным целям сначала ракетным, а затем пушечным вооружением
включает следующие операции:
1) обнаружение и опознавание цели,
2) принятие решения на стрельбу,
3) стрельбу ракетным вооружением и определение результатов,
4)
принятие решения на стрельбу,
5) вычисление координат упрежденной точки для стрельбы пушечным вооружением,
6) наведение пушечного вооружения для стрельбы в упрежденную точку,
7) стрельба из пушечного вооружения и определение результатов стрельбы.
[7]
Если последовательность применения ракетного и пушечного вооружения обратная (для стрельбы по удаляющейся цели),
то в этом случае способ управления вооружением зенитного комплекса с комбинированым ракетно-пушечным вооружением имеет следующую последовательность операций:
1) обнаружение и опознавание цели,
2) принятие решения на стрельбу,
3) вычисление координат упрежденной точки для стрельбы пушечным вооружением,
4) наведение пушечного вооружения для стрельбы в упрежденную
точку,
5) стрельба из пушечного вооружения и определение результатов стрельбы,
6) принятие решения на стрельбу,
7) стрельба ракетным вооружением и определение результатов
стрельбы.
[8]

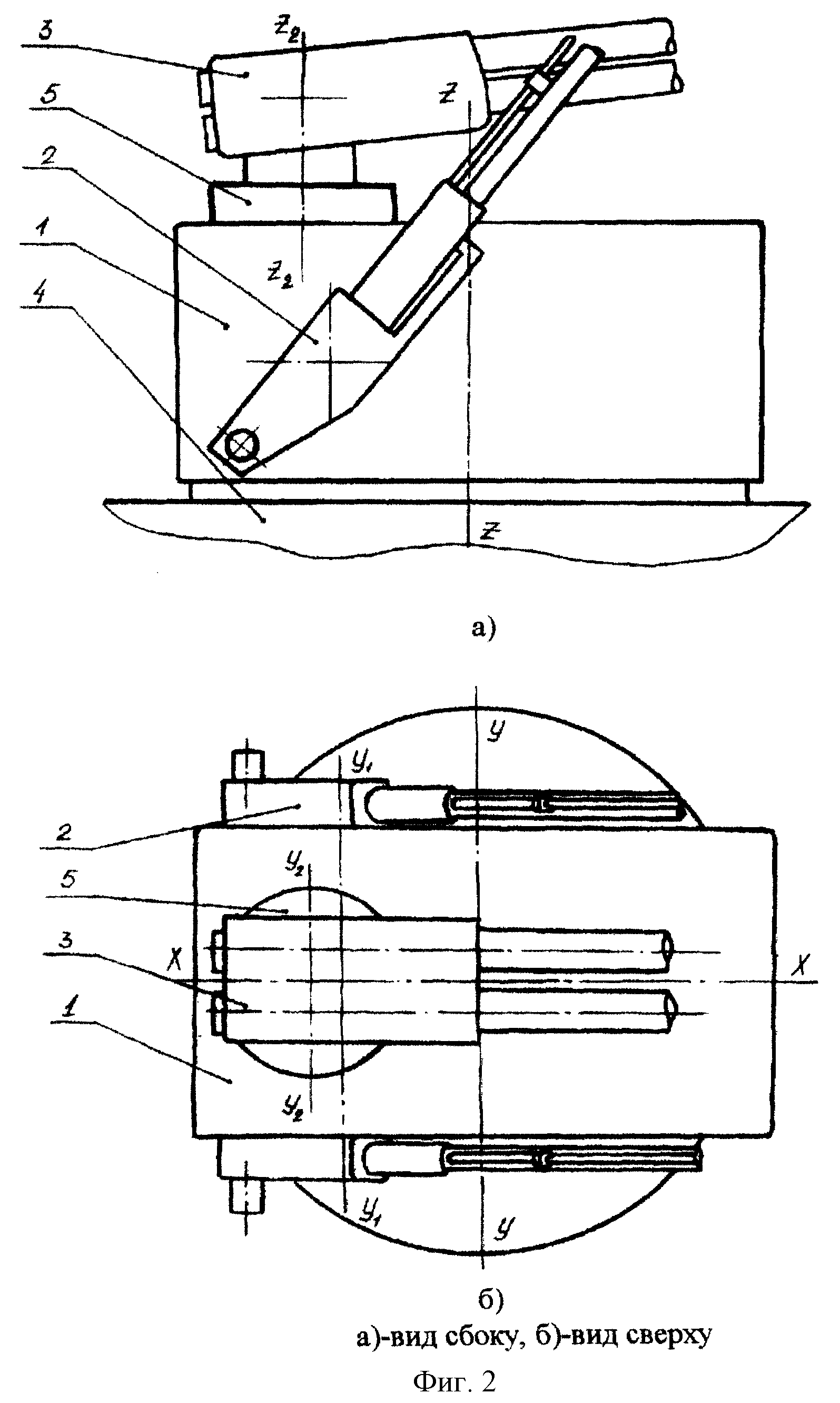

Общими для того и другого способов управления вооружением - зенитного комплекса с комбинированным ракетно-пушечным вооружением является последовательное использование
различных типов оружия [4, с.605], обусловленное конструкцией самой башни фиг. 1. Применяемая конструкция башни приводит к приданию всем типам оружия углового положения, необходимого для стрельбы
одним из них и не позволяет осуществлять одновременное наведение обоих типов оружия.
[9]
Поскольку на опознавание, наведение и стрельбу ракетой требуется определенное время [1, с.92, 4,
с.64-70], то эффективность зенитного комплекса может быть достаточно высокой только в том случае, когда приводы наведения обладают достаточной мощностью для переброса башни за минимально возвожное
время в упрежденную точку при переходе к применению пушечного вооружения. Но и в этом случае потери времени оказываются достаточно большими.
[10]
Такие способы управления зенитным
вооружением с одной стороны делают невозможной стрельбу ракетным и артиллерийским вооружением одновременно, что подтверждается напрямую описанием возможностей комплекса "Тунгуска" [2, с. 605] и
вытекает из самой конструкции башен зенитных комплексов с комбинированным ракетно-пушечным вооружением "Тунгуска", "Панцирь-С1", "Каштан", представленных на различных фотографиях, схемах и в описаниях
[1, 2, 3, 4, 7, 8, 9], а с другой, требуют применения приводов наведения большой мощности для обеспечения самой возможности применения артиллерийского вооружения.
[11]
Известны следующие
зенитные комплексы, реализующие эти способы управления вооружением: "Тунгуска", "Панцирь-C1", "Каштан". Для реализации этих способов управления во всех комплексах применены однотипные конструкции
башен [1, 2, 3, 4, 7, 8, 9].
[12]
Наиболее близкой по технической сущности является башня комплекса "Тунгуска" и ее способы управления вооружением, описанные выше и взятые за прототип.
Задачей изобретения является уменьшение времен…
