КОНСТРУКЦИЯ ТАНКА

ID RU2199076C2_20030220
Страна RU Номер 2199076 Вид C2 Дата 2003.02.20

Основная информация

Страна публикации
RU
Номер документа
2199076
Вид документа
C2
Дата публикации
2003.02.20
Номер заявки
99124069/02
Дата подачи заявки
1999.11.11

Классификация

МПК

  • F41H7/02
    Раздел F
    Класс 41
    Подкласс H

CPC / СПК

  • F41H7/048
    Раздел F
    Класс 41
    Подкласс H

Служебные сведения

Dataset
ru_since_1994
Index
december24_ru

Участники

Заявители

  • Новохацкий Игорь Владимирович (UA)

Авторы / изобретатели

  • Новохацкий Игорь Владимирович (UA)

Патентообладатели

  • Новохацкий Игорь Владимирович (UA)

Реферат

[47]
Изобретение относится к военной технике, в частности к бронированным военным машинам.
Реализация изобретения позволяет
повысить защищенность экипажа и тактико-технические характеристики танка. Сущность изобретения заключается в том, что танк выполнен в виде сцепки из двух частей.
Экипаж размещен только во второй части
и управляет первой частью через сцепочный узел или дистанционно, например по электрокабелю, оптоволоконному кабелю или по радио. Танк выполнен с возможностью
комплектации его набором боевых частей с
различным бронированием и типом вооружения, средствами наблюдения, обнаружения и прицеливания. Вторая часть служит для эвакуации экипажа из опасной зоны, а
кабина для экипажа во второй части выполнена
тепло- и звукоизолированной. Первая часть выполнена безбашенной с возможностью поворота пушки и подъема ее при вертикальной наводке на угол до 90 o . 2 ил.

Формула

Танк, содержащий две соединенные сцепкой части, каждая
из которых имеет
двигатель и ходовую часть, причем в одной части - боевой, размещено тяжелое вооружение в виде пушки с боекомплектом, а в другой - легкое, отличающийся тем, что он выполнен с
возможностью размещения
экипажа только во второй части и управления им первой частью через сцепочный узел или дистанционно, например, по электрокабелю, оптоволоконному кабелю или по радио, а также с
возможностью комплектации
танка набором боевых частей с различным бронированием и типом вооружения, средствами наблюдения, обнаружения и прицеливания, при этом вторая часть служит для эвакуации
экипажа из опасной зоны, кабина
для экипажа во второй части выполнена тепло- и звукоизолированной, а первая часть выполнена безбашенной с возможностью поворота пушки и подъема ее при вертикальной
наводке на угол до 90 o
.

Описание

[1]
Предлагаемое изобретение относится к оружию и боеприпасам.

[2]
Из патента US 3215219, F 41 H 7/04, 02.11.1965 известен сочлененный танк,

имеющий следующую формулу изобретения:
1. Механизм сцепления и управления для сочлененного танка, имеющего ведущую часть и буксируемую часть, вышеупомянутый механизм состоит из: трубчатого

тягового элемента, жестко закрепленного сзади ведущей части и имеющего противостоящие захватывающие в вилку средства, протянутые из свободного конца: вертикальные вращающиеся штыри, несомые указанной

выше вилкой и определяющие вертикальную ось; второй тяговый элемент, жестко закрепленный спереди буксируемой части в противоположном отношении к первому тяговому элементу; кольцевой узел для
сцепления
тяговых элементов и позволяющий независимое угловое колебание вокруг поперечной оси и крен частей; упомянутый выше кольцевой узел включает в себя первый кольцевой элемент, имеющий
поперечный разрез в
форме V и будучи по центру смонтированным на вышеупомянутых вертикальных штырях, второй кольцевой элемент, концентрический с упомянутым выше первым кольцевым элементом и будучи
приспособленным для
вращения внутри упомянутого выше первого кольцевого элемента, подшибников между упомянутыми выше первым и вторым кольцевыми элементами, вертикальной колонны, центрально
расположенной в упомянутом выше
втором кольцевом элементе, и горизонтальных осеповоротных шпилек, смонтированных по центру по бокам колонны и в примыкающей части кольцевого элемента; хомутового
элемента, осецентрированно
смонтированного на горизонтальных шпильках и разъединяемо соединенного к упомянутому второму тяговому элементу; и горизонтально расположенных гидравлических силовых
приводов на каждой стороне
упомянутого выше первого тягового элемента и осевращательно связанных с внешней стороной кольцевого узла для управления элементами вокруг вертикальной центральной оси.

[3]
2. Механизм
сцепления и управления для сочлененного танка, имеющего первую часть и вторую часть, последовательно соединенные, выше указанный механизм состоит из: первого тягового элемента,
жестко закрепленного
сзади первой части; трубчатого второго тягового элемента, жестко прикрепленного спереди второй части напротив первого тягового элемента, вышеупомянутый второй тяговый элемент,
имеющий противоположные
в виде вилки средства, тянущиеся из его свободного конца и несущие вертикальные осецентрированные штыри, которые определяют вертикальную ось; кольцевого узла для сцепления
тяговых элементов и
позволяющего независимое угловое колебание вокруг поперечной оси и крен частей; вышеупомянутый кольцевой узел включает в себя первый кольцевой элемент, имеющий V-образное сечение
в поперечном разрезе
и осецентрированно смонтированный на упомянутых выше вертикальных штырях, второй кольцевой элемент, концентрический с упомянутым первым кольцевым элементом и приспособленный для
вращения внутри
первого кольцевого элемента, подшибников между упомянутыми первым и вторым кольцевыми элементами, вертикальной колонны, центрально расположенной в упомянутом выше втором кольцевом
элементе, и
горизонтальных осевращательных шпилек, установленных по центру сторон колонны и в примыкающей части второго кольцевого элемента; хомута, осевращательно смонтированного на горизонтальных
шпильках, и
будучи разъединяемо соединенного с упомянутым выше первым тяговым элементом; и горизонтально расположенных гидравлических приводов на каждой стороне упомянутого выше второго тягового
элемента и
осевращательно соединенного с внешней стороной кольцевого узла для управления частями вокруг вертикальной осецентрированной оси.

[4]
3. Сочлененный танк, состоящий из: ведущей
части;
буксируемой части; трубчатого тягового элемента, жестко прикрепленного сзади ведущей части и имеющего вилку, тянущуюся от его свободного конца, упомянутая выше вилка несет вертикальные

осецентрированные штыри, которые определяют вертикальную ось; второго тягового элемента, жестко прикрепленного к переду буксируемого элемента в противоположном отношении к первому тяговому элементу;

кольцевого узла для сцепления тяговых элементов и для обеспечения независимых угловых колебаний вокруг поперечной оси и крен частей; указанный выше кольцевой узел состоит из первого кольцевого

элемента, имеющего V-образный поперечный разрез и будучи осевращательно смонтированным на упомянутых выше вертикальных штырях второго кольцевого элемента, концентрического с упомянутым выше первым

кольцевым элементом и будучи приспособленным для вращения внутри упомянутого выше первого кольцевого элемента, вертикальной колонны, расположенной по центру в упомянутом выше втором кольцевом
элементе,
и горизонтальных осевращательных шпилек, смонтированных по центру сторон колонны и в примыкающей части второго кольцевого элемента; хомута, осецентрированно установленного на горизонтальные
шпильки,
и, будучи соединенным с возможностью разделения с упомянутым выше вторым тяговым элементом; горизонтально расположенных гидравлических приводов на каждой стороне упомянутого выше первого
тягового
элемента и осевращательно соединенного с кольцевым узлом для управления частями вокруг вертикальной осевращательной оси; источника электрической мощности в одной из упомянутых выше частей;
средств
передачи электрической мощности между упомянутыми выше частями, удлиняемых, когда эти части разъединены; и электрических моторов для движения вышеупомянутых частей.

[5]
4.
Сочлененный танк,
состоящий из: первой части и второй части, последовательно расположенных; первого тягового элемента, жестко закрепленного сзади первой части; трубчатого тягового элемента, жестко
закрепленного спереди
второй части танка в противоположном положении к первому тяговому элементу, указанный выше второй тяговый элемент имеет вилку, протянутую из свободного конца и несущую
вертикальные осевращательные
штыри, которые определяют вертикальную ось; кольцевого узла для сцепления тяговых элементов и позволяющего независимое угловое колебание вокруг поперечной оси и крен
элементов; указанный выше
кольцевой узел, состоящий из первого кольцевого, осевращательно установленного на указанных выше вертикальных штырях, второго кольцевого элемента, соосно расположенного с
ранее указанным первым
кольцевым элементом и приспособленного к вращению внутри ранее указанного первого кольцевого элемента, вертикальной колонны, центрально расположенной в ранее указанном втором
кольцевом элементе, и
горизонтальных, осевращательных шпилек, установленных центрально по бокам этой колонны и прилегающей части второго кольцевого элемента; хомута, осевращательно установленного на
горизонтальных шпильках
и разъединяемо соединенного с указанным ранее первым тяговым элементом; горизонтально расположенного гидравлического привода по бокам ранее указанного второго тягового
элемента и осевращательно
соединенного с кольцевым узлом для управления частями вокруг вертикальной оси вращения; источника электрической мощности на одном из указанных выше частях; средств передачи
электрической мощности
между указанн…

Цитированные документы

US 3215219, 02.11.1965. RU 97107656 А1, 20.05.1999. RU 2121126 C1, 27.10.1998. RU 2095730 С1, 10.11.1997. FR 2285591 А1, 16.04. 1976. DE 3719289 С1, 08.12.1988. DE 2851241 A1, 29.05. 1980. ШМЕЛЕВ И. История танка 1916/1996. - М.: Издательский дом "Техника-молодежи", 1996, с.156-163.

Структурированные цитаты

Чертежи

Галерея графических материалов, полученных по документу.

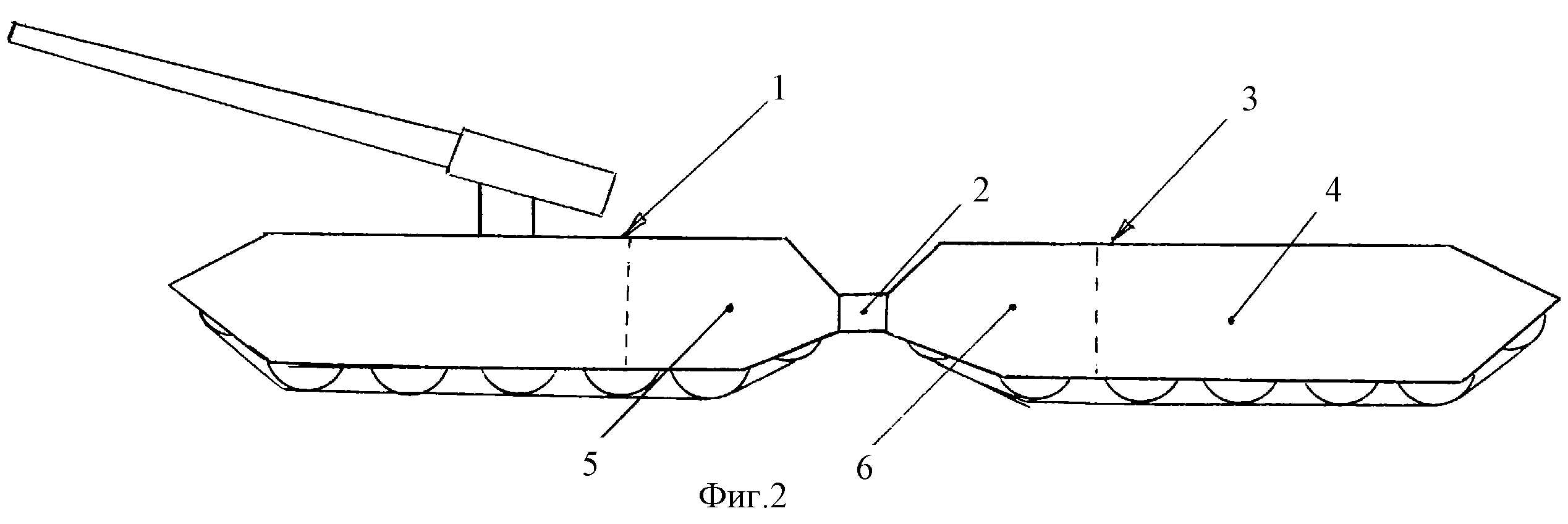

Чертеж 1
