[1]
Изобретение относится к области вооружения и может быть использовано в войсках противовоздушной
обороны.
[2]
В настоящее время НАТО располагает большим арсеналом средств воздушного нападения (СВН), малоразмерных беспилотных и пилотируемых, способных нести значительную боевую нагрузку.
Реализуемая программа развития СВН, оснащенных новейшей радиоэлектронной аппаратурой разведки, подавления, пуска и наведения бортового оружия, создания дистанционно-пилотируемых летательных аппаратов
с системами наведения, обеспечивающими применение днем и ночью в сложных метеоусловиях, предъявляют постоянно растущие требования к средствам ПВО.
[3]
Известны зарубежные пушечные комплексы
типа "Гепард" (Германия), а также ракетные комплексы типа "Роланд" (Германия, Франция) с радиолокационными и оптическими каналами сопровождения цели и визирования ракеты. Основным недостатком этих
комплексов является то, что они имеют только один вид вооружения, а для эффективной борьбы с массированными налетами СВН необходимы как пушечные, так и ракетные комплексы, что увеличивает количество
этих комплексов, а следовательно, и их дороговизну [1].
[4]
Известен также отечественный комплекс "Тунгуска". В боевой машине (БМ) комплекса "Тунгуска" реализована идея объединения двух
видов вооружения ракетного и пушечного при единой системе управления БМ. Комплекс "Тунгуска" и его модификация "Тунгуска-М", находятся на вооружении Российской Армии. Наиболее близкой по технической
сущности к заявленному изобретению является БМ комплекса "Тунгуска-М" [2].
[5]
БМ комплекса "Тунгуска-М" содержит самоходное шасси, башенную установку с пушечным и ракетным вооружением, с
приводами вооружения, радиолокационной станцией (РЛС) обнаружения целей, РЛС сопровождения целей см-диапазона, оптическим прицелом с приводами наведения и стабилизации, оптико-электронной аппаратурой
выделения координат зенитной управляемой ракеты (ЗУР) и цифровой вычислительной системой (ЦВС).
[6]
Недостатком БМ комплекса "Тунгуска-М" является ограничение боевого применения ракетного
вооружения (РВ) в условиях плохой видимости (туман, задымленность, облачность).
[7]
Задачей предлагаемого изобретения является расширение условий боевого применения РВ, а также повышение
надежности визирования ЗУР как на участке захвата и вывода, так и на участке наведения ЗУР на цель.
[8]
Поставленная задача достигается тем, что в БМ, содержащую башенную установку с
пушечным и ракетным вооружением, с РЛС обнаружения целей, РЛС сопровождения цели см-диапазона с антенной колонкой с приводами наведения и стабилизации, с оптико-электронной аппаратурой визирования ЗУР,
состоящей из устройства съема координат и блока выделения координат ЗУР и с цифровой вычислительной системой введены радиолокационный ответчик 1 мм-диапазона и радиолокационный канал 2 визирования
ЗУР мм-диапазона, состоящий из антенн захвата и вывода по азимуту 3 и углу места 4, основной антенны 5, диаграммообразующей схемы 6, двухканального высокочастотного приемника 7 и двухканального
низкочастотного приемника 8, выход которого соединен с входом цифровой вычислительной системы боевой машины, при этом радиолокационный ответчик 1 мм-диапазона установлен на ЗУР, а антенны захвата и
вывода по азимуту 3 и углу места 4, основная антенна 5, диаграммообразующая схема 6, двухканальный высокочастотный приемник 7 размещены на антенной колонке РЛС сопровождения см-диапазона, а
двухканальный низкочастотный приемник 8 - в башенной установке.
[9]
Радиолокационный ответчик 1 мм-диапазона предназначен для формирования импульсных высокочастотных (СВЧ) сигналов.
Радиолокационный ответчик 1 мм-диапазона состоит из магнетрона, модулятора, переключателя литерных частот и антенны. Переключатель литерных частот предназначен для установки на ЗУР необходимой
литерной частоты путем механического изменения объема резонаторной камеры магнетрона. С каждым приходом тактовых импульсов команд управления электронная аппаратура ЗУР выдает импульсы постоянного тока
на модулятор, где они усиливаются и преобразовываются в импульсы до уровня, достаточного для запуска магнетрона, который формирует СВЧ-сигналы, передаваемые антенной в направлении БМ.
[10]
Для приема СВЧ-сигналов радиолокационного ответчика 1 мм-диапазона в антенную колонку РЛС сопровождения цели см-диапазона введены двухдиапазонный рефлектор и контррефлектор, а также моноимпульсный
трехканальный рупорный облучатель мм-диапазона, который размещен в точке фокуса антенной системы.
[11]
Поляризатор электромагнитных волн рефлектора и контррефлектора выбран из условия
поворота плоскости поляризации см-диапазона волн на 90 град. и неизменности поляризации мм-диапазона волн. Толщина поляризационного слоя выбирается из условия минимизации потерь в см- и мм-диапазонах
волн. Моноимпульсный трехканальный рупорный облучатель крепится к кольцу контррефлектора и имеет элементы регулировок для согласования электрических осей. Антенны захвата и вывода по азимуту
(АЗВ-β) 3 и углу места (АЗВ-ε) 4 крепятся к рефлектору и располагаются взаимно перпендикулярно под углом относительно электрических осей целевого и ракетного каналов с целью
ориентирования диаграмм направленности (ДН) на центр группирования ЗУР.
[12]

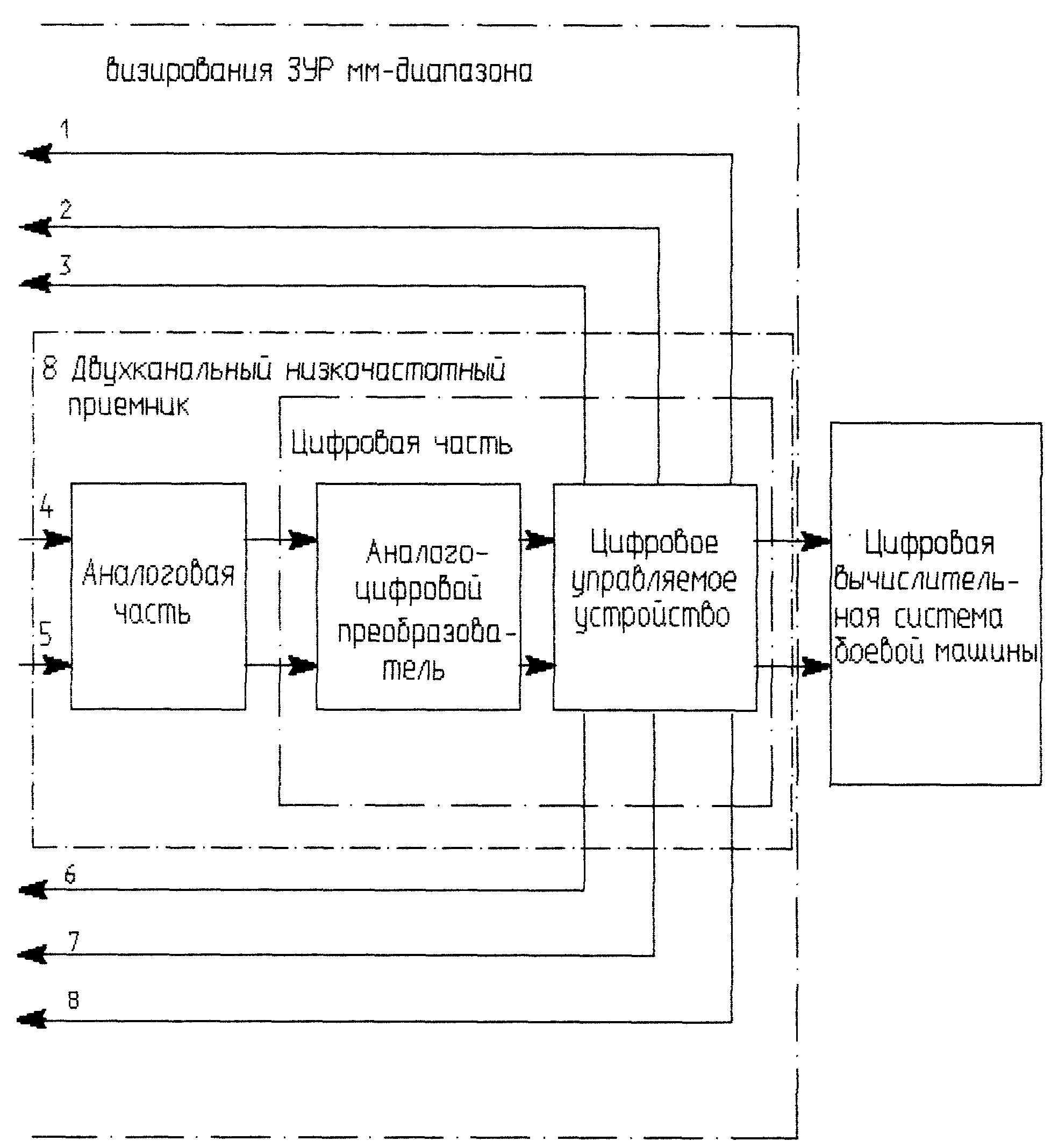

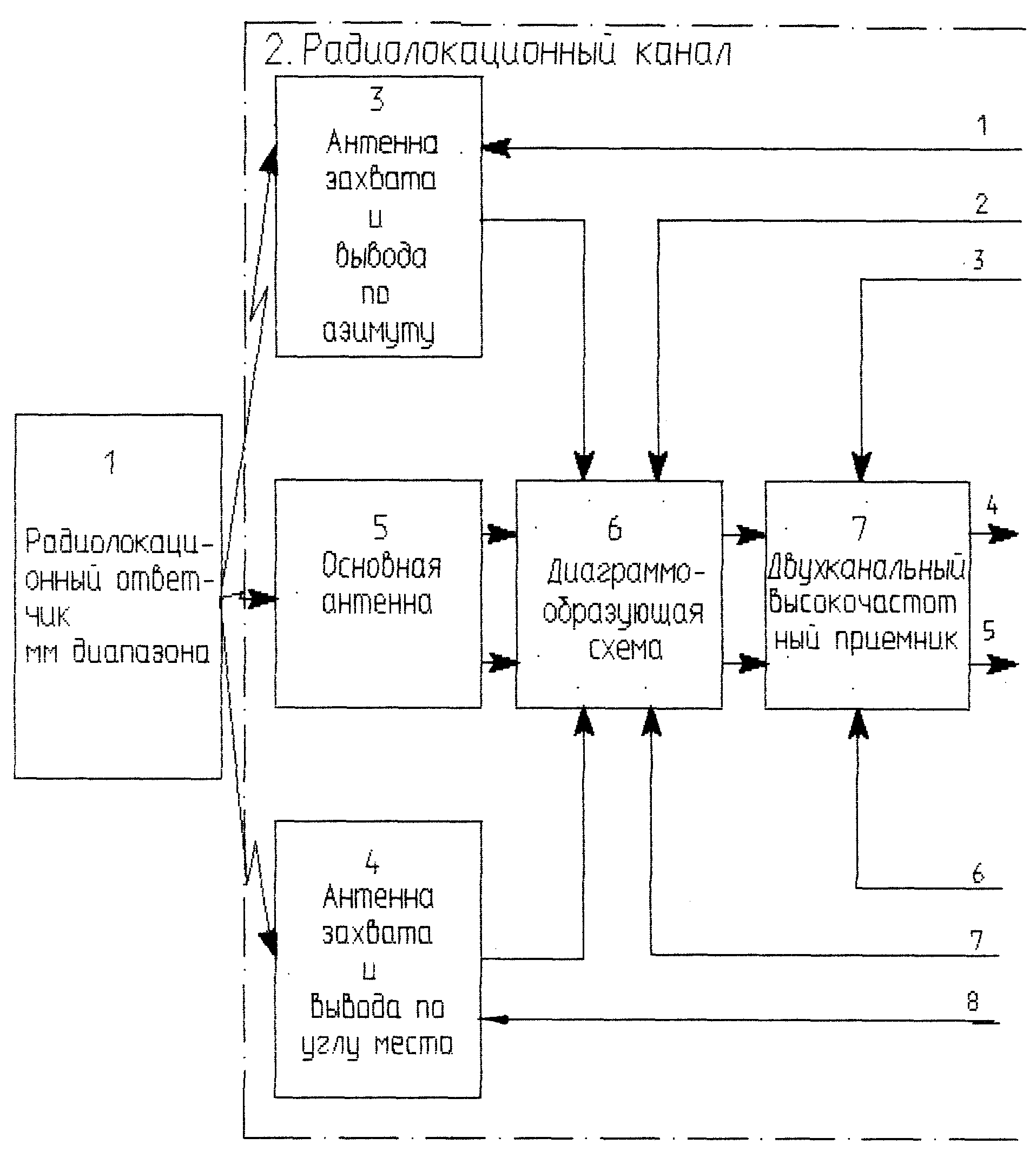

Структурная схема радиолокационного канала визирования ЗУР мм-диапазона приведена на чертеже.
[13]
Радиолокационный канал визирования ЗУР мм-диапазона имеет два режима пеленгации: режим захвата и вывода и режим пеленгации ЗУР на участке наведения на цель. В режиме пеленгации на участке наведения
ЗУР на цель применен квазимоноимпульсный метод, а в режиме захвата и вывода - интерферометрический с использованием двух антенных систем - по азимуту (β) и углу места (ε).
При
стрельбе по цели ЗУР существует так называемая "трубка рассеивания" ЗУР. Поэтому каждая антенна как по β, так и по ε в режиме захвата должна иметь широкую ДН, перекрывающую "трубку
рассеивания", а на этапе вывода последовательно переходить к более узким ДН. Для этого в АЗВ-β 3, АЗВ-ε 4 встроены линейки из четырех рупорных антенн, которые управляются
диаграммообразующей схемой (ДОС-1), содержащей два коммутатора, которые переключают базы рупорных антенн, мост и два фазовращателя. ДОС-1 обеспечивает последовательное формирование суммарных (Σ
), разностных (Δ) и комбинированных сигналов (Σ+jΔ) соответственно по β и ε путем поочередного подключения одной из трех пар рупорных антенн, разнесенных на
необходимые расстояния. Сформированные в АЗВ-β 3 и АЗВ-ε 4 суммарные, разностные и комбинированные сигналы по β и ε поступают на диаграммообразующую схему 6 (ДОС-2).
[14]
Отличительной особенностью этого режима является то, что цель непрерывно сопровождается основным лепестком РЛС см-диапазона, а команды управления ЗУР передаются боковыми лепестками, при этом
обеспечивается необходимая плотность потока мощности на борту ЗУР, так как ЗУР находится вблизи БМ.
[15]
После вывода ЗУР в основной лепесток РЛС сопровождения цели см-диапазона
осуществляется режим пеленгации ЗУР на участке наведения на цель. Принимаемая энергия от ра…
