Изобретение относится к области ракетной техники.
[2]
Известен реактивный управляющий снаряд со стабилизирующим устройством [1] , запускаемый с пусковой установки, содержащий
стабилизирующее устройство, снабженное тремя или более лопастями, соединенными с помощью пальцев, расположенных на задней части снаряда. Лопасти установлены под прямым углом к пальцам, расположены в
плоскостях, параллельных оси снаряда. Каждая сдвоенная лопасть с помощью навесных частей соединена с концом проушин. Кроме того, в лопастях установлены пружины, которые действуют на лопасти с силой,
большей сопротивления воздуха, действующего на лопасти во время полета. Пружины установлены так, что можно без съема снаряда с пусковой установки поворачивать лопасти по направлению вперед.
[3]
Данная конструкция стабилизирующего устройства предназначена для управляемых противотанковых снарядов больших калибров, где используются небольшие скорости полета снарядов и снаряд испытывает
минимальные продольные и поперечные перегрузки, что несомненно надежно. Но применительно к реактивным снарядам малого калибра данная конструкция стабилизирующего устройства неприемлема из-за
громоздкости конструкции и ее большого веса, что уменьшает полезную нагрузку снаряда.
[4]
Известна конструкция неуправляемого реактивного снаряда, запускаемого из трубчатой направляющей [2],
содержащего головную часть с посадочным местом под малое и большое тормозное кольцо, взрыватель, двигатель с контактной крышкой и ведущий штифт на его корпусе, стабилизатор с косо поставленными
раскрывающимися лопастями и кольцом, у которого каждая лопасть выполнена изогнутой с профилем по винтовой линии, образующая лопасти расположена под углом к продольной оси снаряда, при этом передняя
кромка лопасти выполнена со скосом.
[5]
Однако и данная конструкция стабилизатора также, как и аналог [1], громоздка, имеет относительно большой пассивный вес, сложна в изготовлении, имеет
большое количество деталей, а значит нетехнологична и неприемлема для небольших реактивных снарядов малых калибров.
[6]
Задачей предлагаемого изобретения является снижение пассивного веса
реактивного снаряда, за счет технологичной конструкции стабилизатора. Указанная задача достигается тем, что в реактивном снаряде, содержащем головную часть, объединенную с двигателем, на котором
установлен стабилизатор с раскрывающимися лопастями, корпус стабилизатора выполнен в виде тонкостенного цилиндра, состоящего из свернутых по окружности и последовательно скрепленных между собой
пружинных лопастей, при этом каждая лопасть вогнута в сторону свертывания лопастей, а продольная ось корпуса стабилизатора совмещена с продольной осью снаряда.
[7]
Сущность предлагаемого
изобретения заключается в том, что данное техническое решение обеспечивает высокую технологичность конструкции стабилизатора, так как он состоит всего из одной детали и в зависимости от площади
стабилизации может иметь 2, 3, 4 и т.д. лопасти. Кроме того, обеспечивает надежное раскрытие стабилизатора за счет пружинных свойств лопастей.
[8]

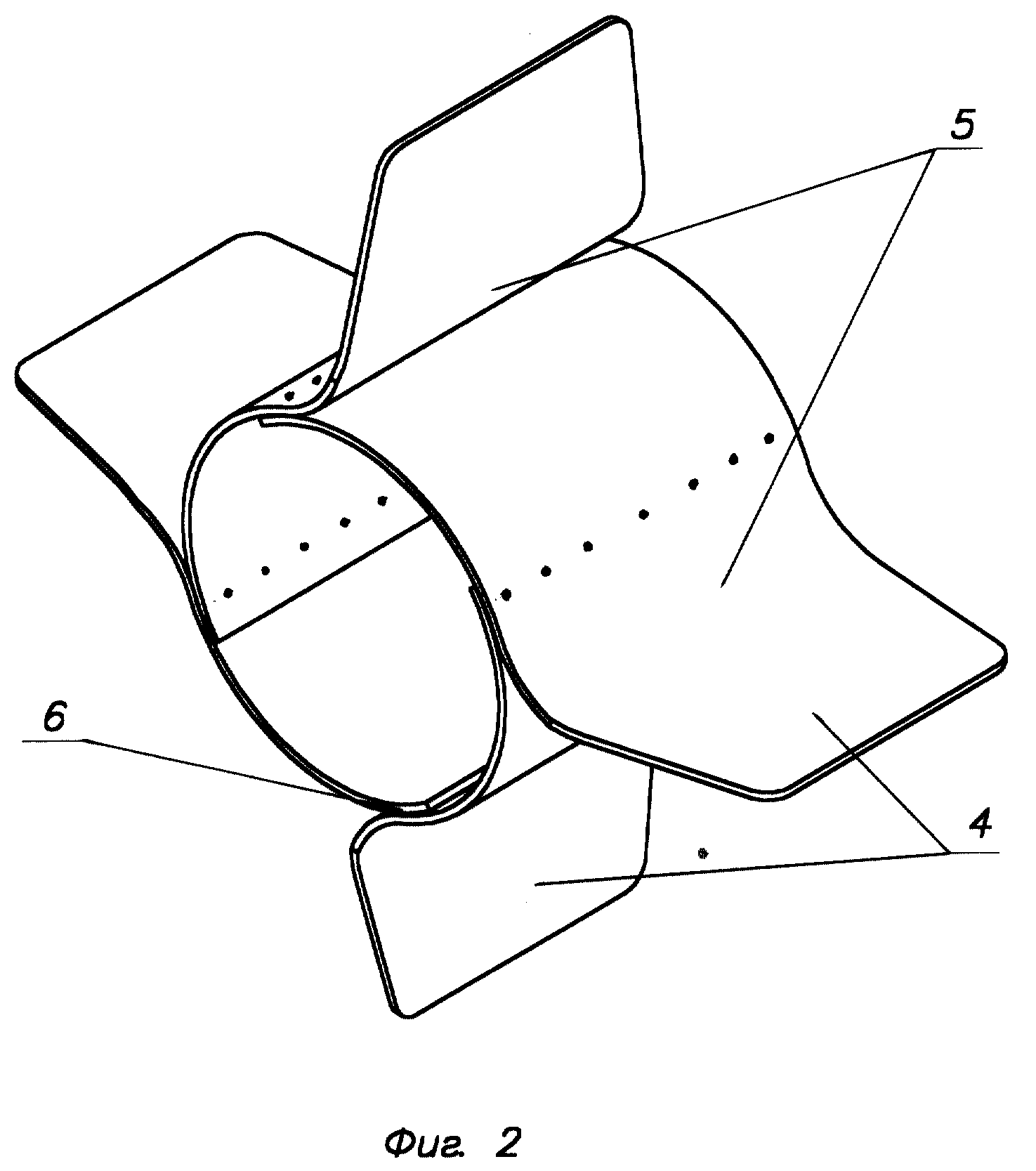

На фиг. 1 и 2 приведена предлагаемая
конструкция реактивного снаряда, где:
1 - головная часть;
2 - двигатель;
3 - стабилизатор;
4 - лопасть стабилизатора;
5 - вогнутость лопастей;
6
- корпус стабилизатора.
[9]
Сборка, назначение и принцип работы стабилизатора в составе реактивного снаряда осуществляется следующим образом: берется несколько, в зависимости от площади
стабилизации, плоских пружинных с вогнутостью 5 лопастей 4, затем, сворачивая их вокруг калибра посадочного места и закрепляя между собой (сваркой, склепкой), образуют корпус 6 стабилизатора.
[10]
На заранее собранные между собой головную часть 1 и двигатель 2 устанавливают стабилизатор 3. Собранный реактивный снаряд устанавливают в трубчатую направляющую (контейнер), сворачивая при
этом лопасти стабилизатора в сторону закрытия.
[11]
При запуске и выходе реактивного снаряда из трубчатой направляющей (контейнера) свернутые лопасти стабилизатора распрямляются за счет
энергии пружинного крыла и специальной вогнутости в сторону закрытия крыла, что придает крылу лопасти дополнительную жесткость и увеличивает общий размах лопастей.
[12]
Стабилизатор
устанавливается соосно с продольной осью снаряда. Несоблюдение этого повлечет увод снаряда в сторону (промах), что недопустимо.
[13]
Источники информации
1. Заявка Японии N 50-640,
18157/69, МКИ F 42 B 10/14, публ. от 10.11.75, N 5-16, заявлено 04.12.70, N 45-107535, приоритет Швейцарии от 05.12.69 - аналог.
[14]
2. Патент России N 2115882, МПК F 42 B 10/14 от
20.07.98, публ. БИ N 20 за 1999, с. 398, - прототип.
