[1]
Изобретение относится к корабельным контейнерам для хранения и пуска ракет и может быть использовано в
пусковых установках надводных кораблей и подводных лодок.
[2]
Известен контейнер для хранения и запуска реактивного снаряда по патенту Франции N 2127109, МПК F 41 F 3/00 // F 41 F 9/00,
1972 г. Известный контейнер имеет квадратное или прямоугольное сечение и изготавливается из многослойных панелей пенополиуретана, обеспечивающих достаточную жесткость. Контейнер имеет две
направляющие,
на которых реактивный снаряд удерживается с помощью ползунов, состоящих из пенополиуретановых блоков. Совокупность реактивного снаряда, направляющих, заднего и центральных ползунов
представляет собой
систему, которую после сборки и проверки помещают в контейнер. Днища контейнера изготовлены из пластмассы. Переднее днище открывается наподобие окна под давлением передних
ползунов.
[3]
Недостатком известного контейнера является то, что при вертикальном старте реактивного снаряда из контейнера не исключена возможность падения реактивного снаряда на носитель,
например, при
неисправности реактивного снаряда, что снижает безопасность носителя.
[4]
Наиболее близким по совокупности признаков с заявленным изобретением является корабельный контейнер
для хранения и
пуска ракеты по патенту США N 3769876, МПК F 41 P 3/04, 1973 г., который и выбран в качестве ближайшего аналога-прототипа. Известный корабельный контейнер содержит герметичный корпус,
который имеет
форму прямоугольного параллелепипеда, внутри которого помещается ракета. Спереди и сзади корпус контейнера закрывается крышками, изготовленными из хрупкого материала (пенопласта),
которые разрушаются
при старте ракеты. К боковым стенкам корпуса контейнера прикреплены два полуцилиндра, по которым скользят сложенные аэродинамические поверхности ракеты во время ее движения после
старта. К верхней
стенке корпуса контейнера с внутренней стороны прикреплена направляющая, имеющая паз в поперечном сечении, в который входят бугели ракеты. Для дополнительной фиксации ракеты при ее
перевозке и
хранении в контейнере предусмотрен U-образный кронштейн, внутренняя поверхность (подушка) которого заполнена пенопластом. Кривизна подушки соответствует кривизне корпуса ракеты. Подушка
двигается
вместе с ракетой; после выхода из контейнера она отделяется. В конструкции контейнера предусмотрено предохранительное устройство и устройство задержки. Последнее состоит из поворотной
планки, которая
одним своим концом упирается в передний бугель ракеты. Планка фиксируется отрывным элементом (срезным пальцем) и в исходном положении препятствует движению бугеля. Когда сила тяги
достигает заданной
величины, палец срезается, планка под давлением бугеля откидывается, и ракета освобождается от фиксации. Предохранительное устройство необходимо на случай непреднамеренного пуска
двигателя. В исходном
положении задний бугель фиксируется двумя упорами, связанными с силовым цилиндром, в котором располагаются заряд и воспламенитель. При подаче через электроразъем электрического
сигнала от корабельной
системы управления пуском заряд воспламеняется, давление газа поднимает цилиндр, а упоры, поднимающиеся вместе с ним, освобождают задний бугель от фиксации. По команде "Пуск"
вначале срабатывает
предохранительное устройство, после чего запускается двигатель. Когда под действием силы тяги срабатывает устройство задержки и снимает фиксацию переднего бугеля, ракета, двигаясь
вперед, разрушает
пенопластовую крышку и выходит из контейнера.
[5]
Одним из путей обеспечения безопасности носителя в случае неисправности ракеты или при нештатной ситуации на носителе,
например, при пожаре,
является освобождение от ракеты путем аварийного выброса последней в сторону от носителя. При этом траектория движения ракеты должна исключать возможность соударения ракеты с
надстройками носителя и
должна обеспечивать увод ракеты на безопасное расстояние.
[6]
Недостатком известного корабельного контейнера является то, что при аварийном выбросе ракеты он
предполагает использование
бортовой системы управления ракеты. Кроме того, известный контейнер имеет ограниченную область применения, т.к. предполагает обеспечение пуска ракет только с палубных
установок надводных кораблей.
[7]
Задачей, решаемой изобретением, является создание корабельного контейнера для хранения и пуска ракеты, обеспечивающего штатный пуск ракеты из надводного
или подводного положения, а также
позволяющего без задействования системы управления ракеты обеспечить увод ракеты в сторону от носителя при аварийном выбросе последней, например при возникновении
нештатной ситуации на носителе.
[8]
Эта задача решается благодаря тому, что корабельный контейнер для хранения и пуска ракеты, содержащий герметичный корпус с направляющими внутри, передней
разрушаемой и задней крышками,
размещенные в корпусе кронштейны и отрывные элементы фиксации и удержания ракеты, электроразъем электрической связи с корабельной системой управления пуском ракеты,
согласно изобретению снабжен
разъемно закрепленной на кронштейнах и соединенной отрывными элементами с хвостовой частью ракеты обечайкой с косым срезом свободного торца, выполненной с возможностью
охвата и фиксации сопл ракеты.
При этом корпус контейнера у переднего торца выполнен внутри с обтюратором в виде прерывистой или перфорированной, или прерывистой перфорированной кольцевой опоры для
ракеты, а задняя крышка
контейнера выполнена съемной с герметичным уплотнением.
[9]
Вместе с этим направляющие выполнены за одно целое с корпусом контейнера и расположены равномерно по его
окружности.
[10]
Кроме того, обтюратор выполнен за одно целое с корпусом контейнера.
[11]
Обечайка закреплена на кронштейнах пироболтами.
[12]
Отрывные элементы
выполнены в виде
разрывных болтов.
[13]
Контейнер снабжен вторым электроразъемом для электрической связи корабельной системы управления пуском ракеты в аварийной ситуации.
[14]
Технический
результат использования изобретения состоит в том, что оно позволяет создать корабельный контейнер для хранения и пуска ракеты, обеспечивающий пуск ракеты как из надводного, так и из
подводного
положения при различных углах наклона пусковой установки и позволяющего без задействования системы управления ракеты обеспечить увод ракеты в сторону от носителя при аварийном выбросе
последней,
например, при пожаре на борту носителя, что исключает возможность падения ракеты на носитель в случае возникновении нештатной ситуации.
[15]
На фиг. 1 схематически показан
корабельный

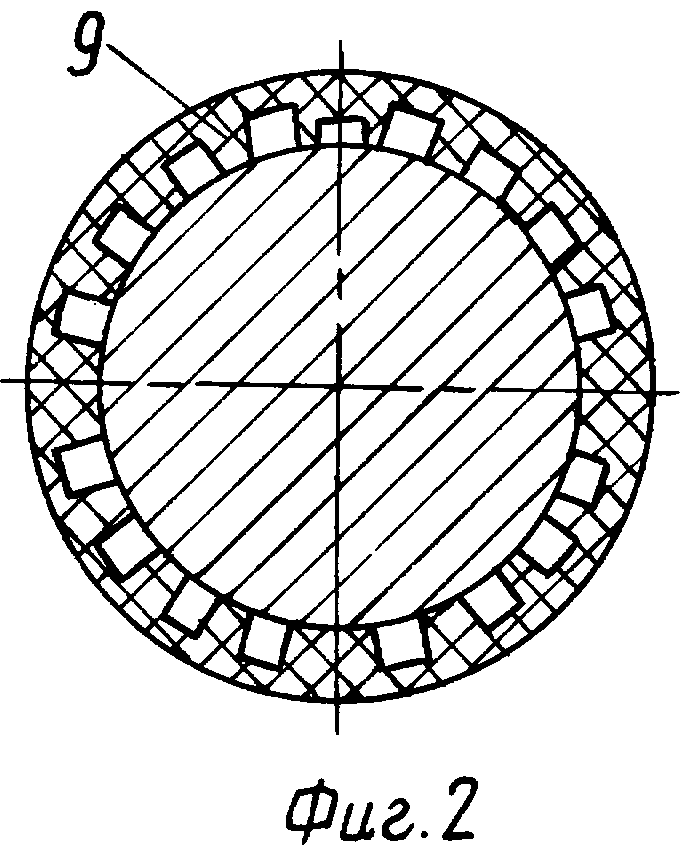

контейнер для хранения и пуска ракеты, общий вид, продольный разрез; на фиг. 2 - обтюратор в варианте выполнения в виде прерывистой кольцевой опоры, разрез А-А на фиг. 1; на фиг. 3

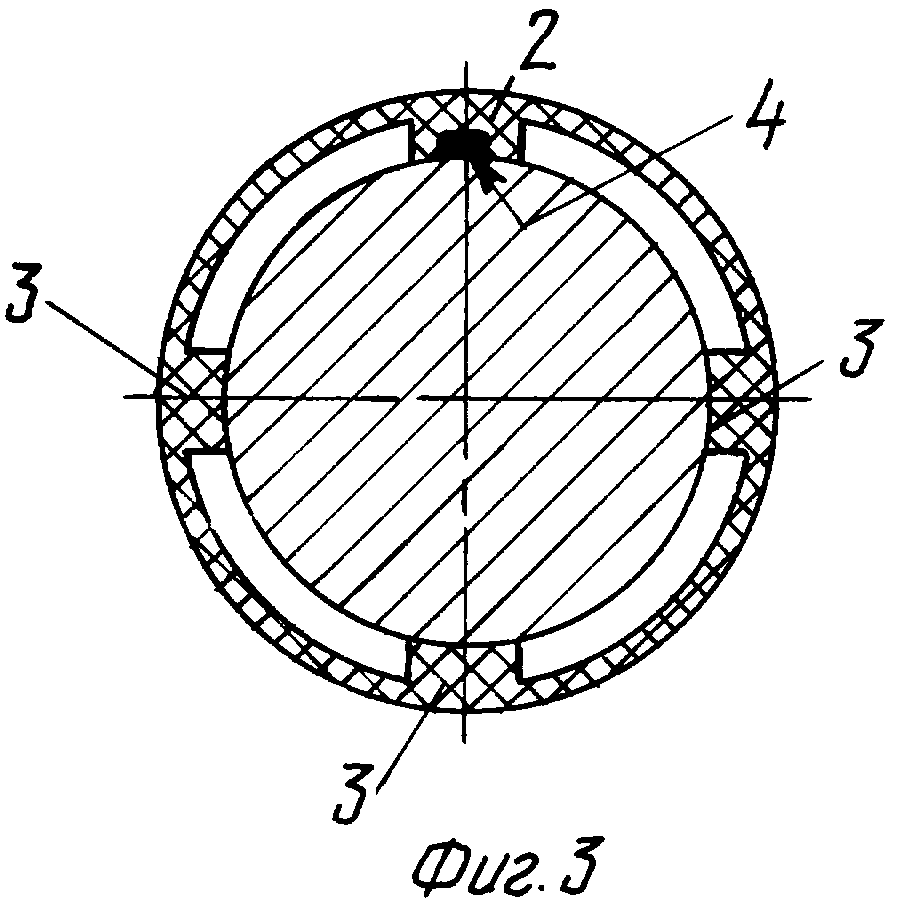

- расположение

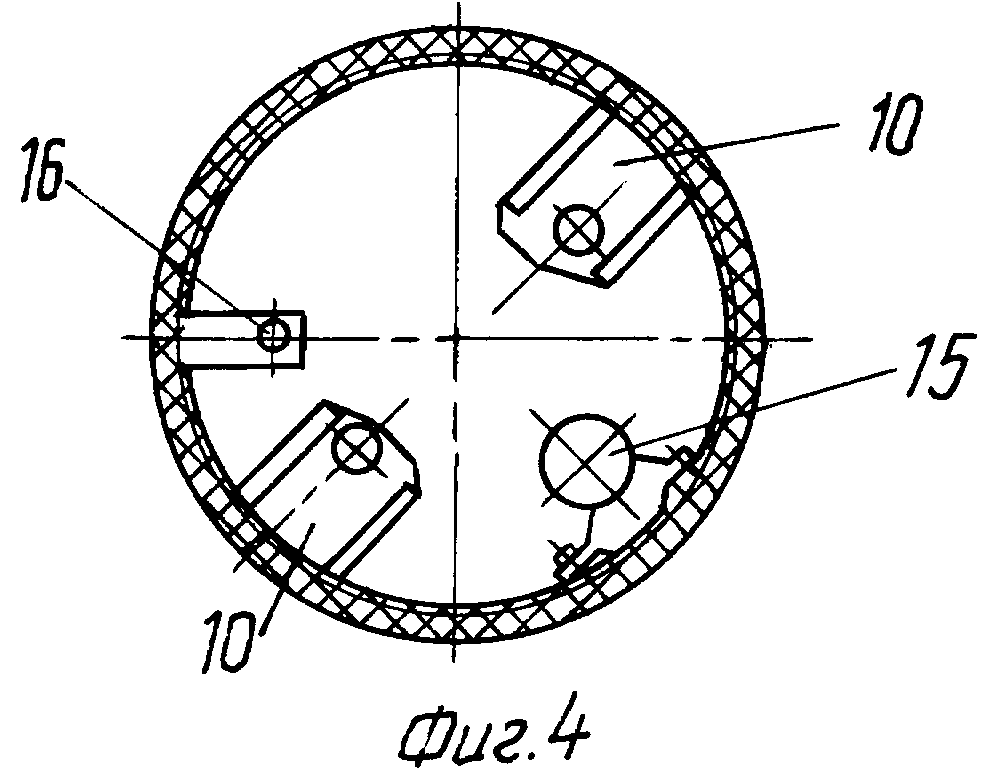

направляющих в корпусе контейнера, разрез Б-Б на фиг. 1; на фиг. 4 - кронштейны для фиксации ракеты и электроразъемы для электрической связи корабельной системы управления и ракеты,
разрез В-В на фиг.

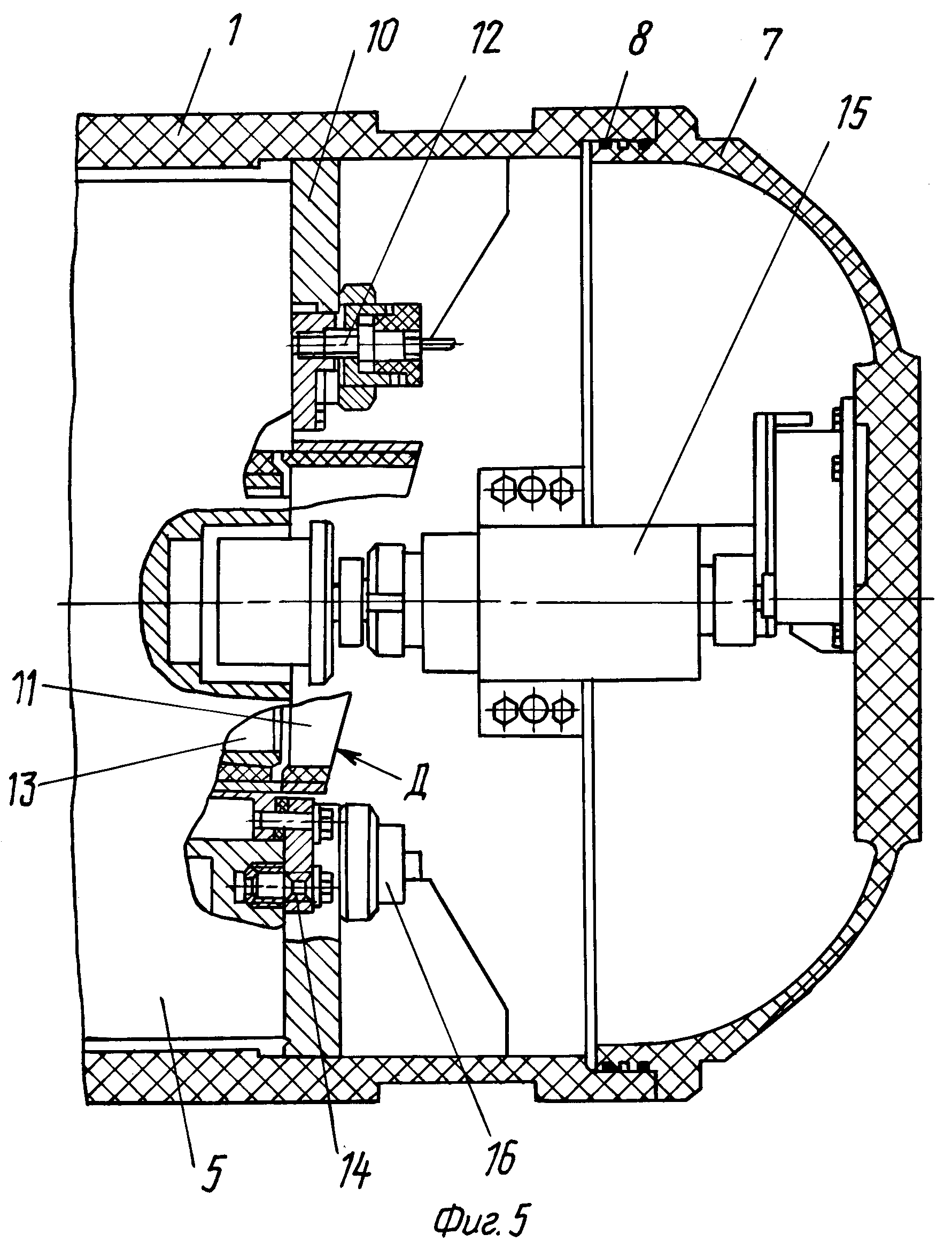

1, повернуто; на фиг. 5 - узлы крепления ракеты в корпусе контейнера, элемент Г на фиг. 1.
[16]
В варианте осуществления изобрет…
