ВЫСТРЕЛ И ПУСКОВОЕ УСТРОЙСТВО ДЛЯ ВЫСТРЕЛА

ID RU2107245C1_19980320
Страна RU Номер 2107245 Вид C1 Дата 1998.03.20

Основная информация

Страна публикации
RU
Номер документа
2107245
Вид документа
C1
Дата публикации
1998.03.20
Номер заявки
96118732/02
Дата подачи заявки
1996.09.19

Классификация

МПК

  • F41F3/04
    Раздел F
    Класс 41
    Подкласс F

CPC / СПК

  • Нет данных

Служебные сведения

Dataset
ru_since_1994
Index
december24_ru

Участники

Заявители

  • Конструкторское бюро приборостроения

Авторы / изобретатели

  • Красеньков В.Н.
  • Захаров Л.Г.
  • Копылов Ю.Д.
  • Тихонов В.П.
  • Парфенов П.П.

Патентообладатели

  • Конструкторское бюро приборостроения

Реферат

[13]
Изобретение относится к оборонной технике и предназначен для поражения танков и других малоразмерных целей. Выстрел содержит ствол-контейнер со снарядом и выстреливающим устройством внутри.
Ствол-контейнер снабжен передним крепежным узлом в виде выступа на наружной поверхности ствола и задним - в виде симметрично расположенных лапок. Для электрической связи с пусковым устройством на
наружной поверхности ствола-контейнера в месте расположения одного из крепежных узлов установлен электроразъем с элементами крепления. Пусковое устройство для выстрела выполнено в виде каркаса, на
котором расположены задействующие устройства и ответные узлы крепления ствола-контейнера: передний - в виде симметричных направляющих пазов. Электроразъем для электрической связи со
стволом-контейнером расположен в месте одного из ответных узлов крепления ствола-контейнера. За счет упрощения конструкции повышается надежность и эффективность эксплуатации оружия. 2 с. и 6 з.п. ф-лы,
8 ил.

Формула

1. Выстрел, содержащий ствол-контейнер со снарядом и выстреливающим
устройством внутри, электроразъем на наружной поверхности ствола-контейнера для электрической связи с пусковым устройством, передний и задний крепежные узлы ствола-контейнера, причем задний крепежный
узел выполнен в виде симметрично расположенных лапок, отличающийся тем, что на корпусе электроразъема расположены элементы крепления и он установлен в месте расположения одного из крепежных узлов, а
передний крепежный узел выполнен в виде выступа на наружной поверхности ствола-контейнера с элементом крепления.

2. Выстрел по п.1, отличающийся тем, что электроразъем
расположен в месте заднего крепежного узла и на боковых поверхностях его корпуса выполнены лапки.

3. Выстрел по п. 1, отличающийся тем, что элемент крепления переднего
крепежного узла выполнен в виде зацепа.

4. Выстрел по п.2, отличающийся тем, что контакты электроразъема расположены по линии, параллельной лапкам заднего крепежного
узла.

5. Пусковое устройство для выстрела, содержащее каркас и расположенные на нем задействующее устройство, электроразъем для электрической связи со стволом-контейнером,
передний и задний узлы крепления ствола-контейнера выстрела, причем задний узел крепления выполнен в виде симметрично расположенных направляющих пазов, отличающееся тем, что электроразъем расположен в
месте одного из узлов крепления ствола-контейнера, а передний узел крепления выполнен в виде выемки с крепежным элементом.

6. Устройство по п.5, отличающееся тем, что
электроразъем расположен в месте заднего узла крепления между его направляющих пазов.

7. Устройство по п. 5, отличающееся тем, что крепежный элемент выемки переднего узла
крепления выполнен в виде паза на задней боковой поверхности выемки.

8. Устройство по п.6, отличающееся тем, что контакты электроразъема при его расположении между
направляющими пазами заднего угла крепления размещены по линии, параллельной линии, соединяющей направляющие пазы заднего узла крепления.

Описание

[1]
Изобретение
относится к оборонной технике, в частности к средствам борьбы с танками и другими малоразмерными целями.

[2]
Известен выстрел и пусковое устройство для выстрела, реализованные в
стационарной пусковой установке [1]. Выстрел содержит транспортировочный и пусковой контейнер (ствол-контейнер) с ракетой (снарядом) внутри и электрически связанный с ней, злектроразъем на наружной
поверхности контейнера (ствола-контейнера), передний и задний узлы крепления (крепежные узлы) контейнера на пусковой установке (пусковом устройстве). Передний и задний узлы крепления контейнера
выполнены в виде парных пят. Пусковое устройство для выстрела содержит каркас и расположенные на нем задействующее устройство, электроразъем для электрической связи с контейнером, передний и задний
узлы для крепления контейнера выстрела, причем узлы крепления выполнены в виде четырех направляющих (по две спереди и сзади) с фиксирующим приспособлением на каждой.

[3]
Недостатком данного
выстрела со стационарным пусковым устройством является то, что их крепежные узлы с фиксирующими приспособлениями имеют сложную конструкцию, неприемлемую для выстрелов, предназначенных для стрельбы с
переносных (носимых) пусковых установок.

[4]
Также известен выстрел и пусковое устройство для него, реализованные в легкой откатной пусковой установке [2] . Выстрел содержит пусковую трубу
(ствол-контейнер) со снарядом и метательным зарядом (выстреливающим устройством) внутри и электрически связанную c ними. На наружной поверхности пусковой трубы расположен электроразъем для
электрической связи с пусковым устройством, а также передний и задний крепежные узлы пусковой трубы (ствола-контейнера) на пусковом устройстве, выполненные в виде симметрично расположенных лапок.
Пусковое устройство содержит каркас и расположенные на нем задействующее устройство, электроразъем для связи с пусковой трубой (стволом-контейнером), а также передний и задний узлы для ее крепления,
причем каждый узел крепления выполнен в виде двух симметрично расположенных направляющих пазов с системой фиксации.

[5]
Недостатком данного технического решения является большое количество
выступов на пусковой трубе (передний узел крепления с лапками, задний узел крепления с лапками, коммутационный электровывод в задней части пусковой трубы и т. д.). Это усложняет выстрел, т.к. узлы
крепления и электроразъем необходимо закрепить на пусковой трубе (стволе-контейнере), а осуществить это на круглой поверхности не так просто. Обычно для этого используются хомуты, которые также имеют
свои выступающие элементы. Большое количество выступающих элементов на наружной поверхности пусковой трубы (ствола-контейнера) делает транспортировку выстрела на поле боя неудобной, особенно ползком,
т.к. возможно зацепление этими элементами за неровности местности, край окопа, кустарник, траву и т.д. Это не повышает эффективность боевого применения. Также необходимо обеспечить жесткую, "без
болтанки", стыковку ствола-контейнера c пусковым устройством, т.к. в противном случае ствол-контейнер будет иметь большие колебания относительно пускового устройства и, как следствие, снижение
точности стрельбы. Чтобы исключить это, необходимо обеспечить изготовление c большой точностью всех вступающих в контакт между собой элементов ствола-контейнера и пускового устройства. Так как
количество этих элементов значительно и они разнесены между собой, то обеспечить это технологически довольно сложно. Следовательно, ухудшается надежность, а значит и эффективность. Расширение допусков
на изготовление приводит к тому, что несовпадение хотя бы одного элемента стыковки c ответной частью не позволяет состыковать ствол-контейнер c пусковым устройством. Эффективность применения сводится
к нулю. Но даже и при обеспечении стыковки за счет разбежки допусков возможна "болтанка" ствола-контейнера относительно пускового устройства при выстреле, а следовательно, как отмечалось выше, и
снижение точности стрельбы. Эффективность ухудшается. В выстрелах с управляемыми снарядами снижение точности стрельбы от "болтанки" ствола-контейнера может быть компенсировано усложнением аппаратуры
управления, способной компенсировать эти отрицательные последствия, но при этом снижается надежность, ухудшаются габаритно-весовые характеристики управляемого снаряда и, соответственно, выстрела, а в
конечном итоге и всего комплекса в целом, ухудшается их транспортабельность. Все это не повышает эффективность. Сохранение габаритно-весовых характеристик на том же уровне за счет уменьшения объема и
веса, выделяемых на боевую часть и реактивный двигатель, приводит к снижению поражающего действия снаряда (из-за снижения могущества боевой части) или уменьшению средней скорости полета или дальности
стрельбы (за счет снижения мощности реактивного двигателя или времени его работы соответственно). Эффективность падает. В выстрелах с неуправляемыми снарядами снижение точности стрельбы от "болтанки"
ствола-контейнера компенсируется увеличением количества выстреливаемых снарядов, необходимых для уничтожения конкретной цели, что увеличивает время на эту операцию и повышает вероятность поражения
расчета и всего комплекса в целом от огня противника. Эффективность не возрастает. Следует также отметить, что ствол-контейнер для малогабаритных выстрелов обычно изготавливается из пластмассы
(стеклопластика) и может иметь незначительный изгиб под действием каких-либо сил, в частности, прилагаемых при стыковке с пусковым устройством. Следовательно, значительное количество точек стыковки
увеличивает вероятность деформации ствола-контейнера при заряжании выстрела. Значит, снижается его направляющая способность. Точность стрельбы падает. Эффективность ухудшается. Также, большое
количество точек стыковки усложняет сам процесс заряжания, т.к. для этого необходимо совместить все эти точки. Сложность заряжания увеличивает время на перезарядку. Следовательно, снижается
cкорострельность, а значит и эффективность. Также, при большом количестве точек стыковки возможен вариант, когда ствол-контейнер выстрела будет состыкован с пусковым устройством по лапкам переднего и
заднего крепежных узлов, но при этом не будет обеспечена надежная электрическая связь по контактам электроразъемов, соединяющих ствол-контейнер с пусковым устройством из-за слабого поджатия контактов
друг к другу. Особенно это вероятно в конце гарантийного срока хранения как выстрела, так и пускового устройства, когда на их контактах образуется окисная пленка, повышающая переходное сопротивление
(если вообще не исключающая электрический контакт). Недостаточный поджим контактов друг к другу препятствует "преодолению" этой пленки. Учитывая, что в малогабаритных выстрелах используются
незначительные токи и напряжения, возрастание переходного сопротивления между контактами ствола-контейнера выстрела и пускового устройства может вызвать нерасчетный режим работы всей электрической
части комплекса, а именно незадействование бортовых батарей управляемого снаряда, незапуск гироскопа, непроход команды на запуск вы…

Цитированные документы

1. DE, патент N 2119576, кл. F 41 F, 1980. 2. EP, патент N 0285468, кл. F 41 F 1/00, 1988.

Структурированные цитаты

  • 1. DE, патент N 2119576, кл. F 41 F, 1980. 2. EP, патент N 0285468, кл. F 41 F 1/00, 1988.

Чертежи

Галерея графических материалов, полученных по документу.

Чертеж 1
Файл: /media/National/RU/C1/1998/03/20/0002107245/00000002.TIF/png
Размер: 60x61

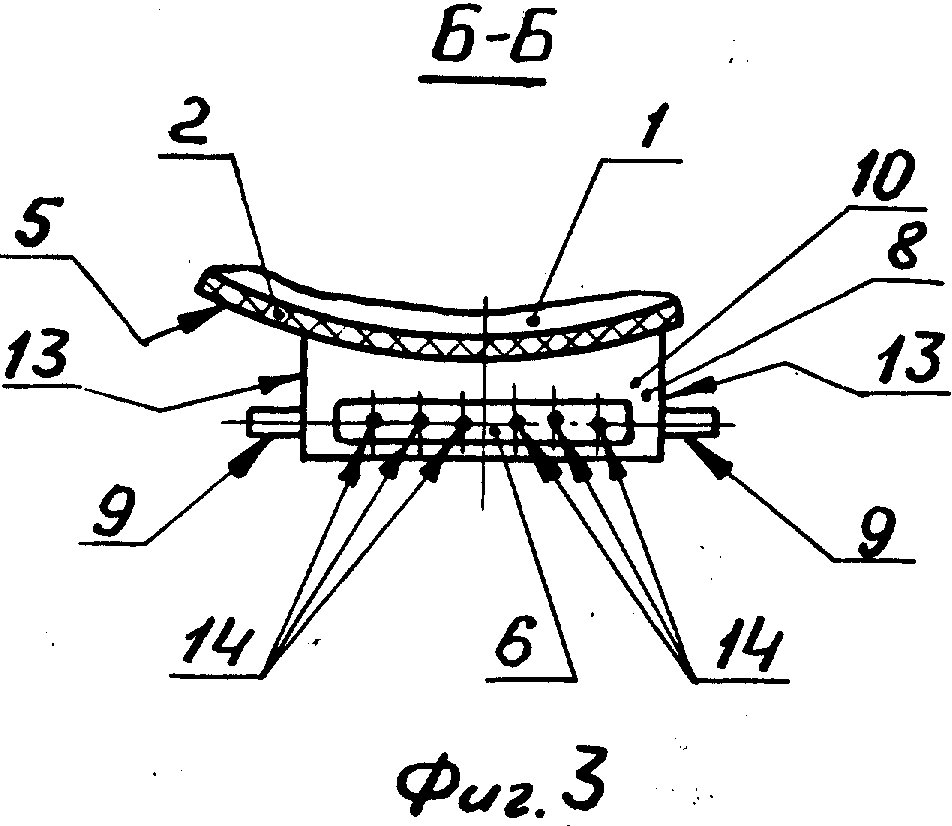

Чертеж 2
Файл: /media/National/RU/C1/1998/03/20/0002107245/00000003.TIF/png
Размер: 81x70

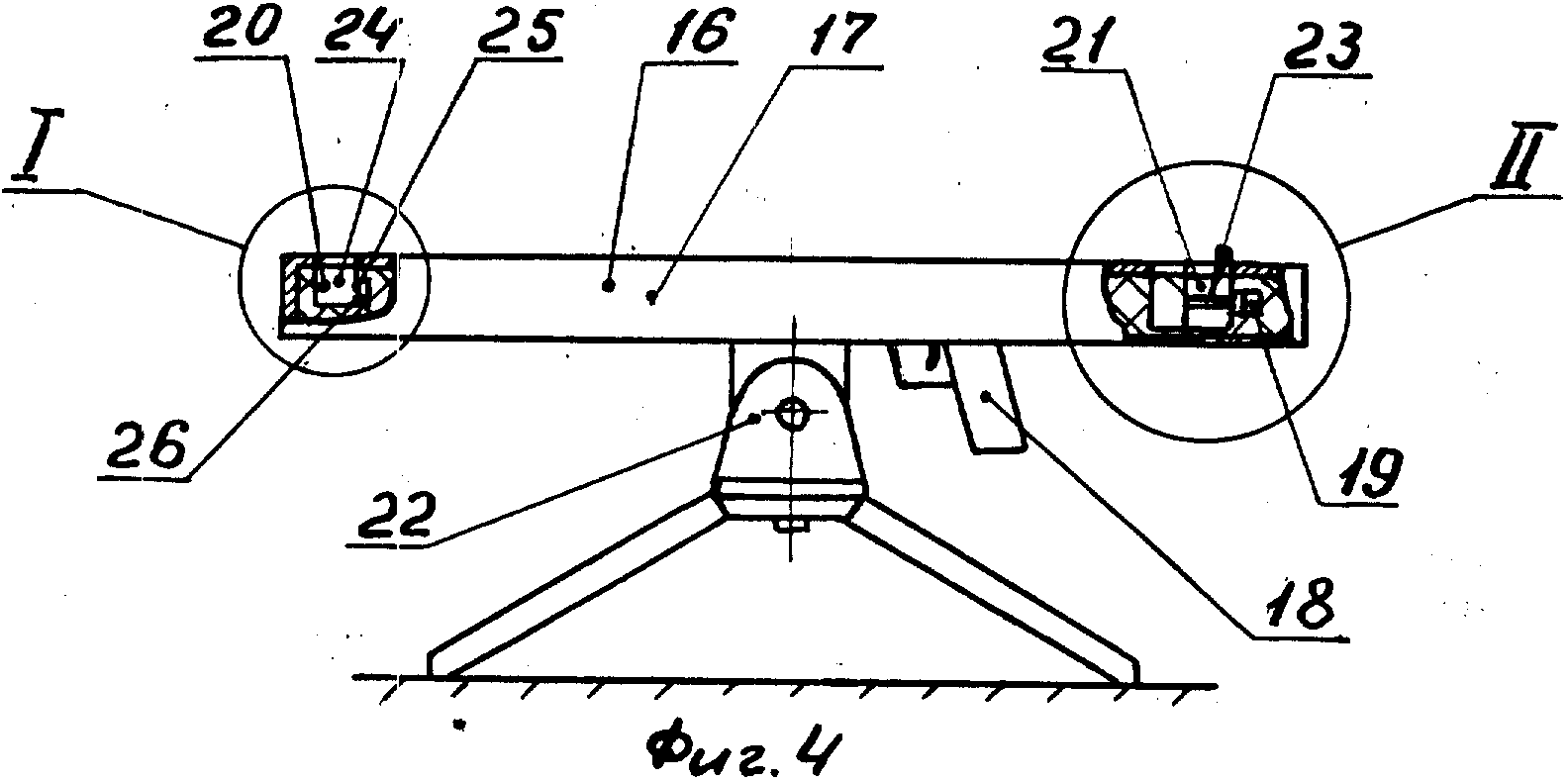

Чертеж 3
Файл: /media/National/RU/C1/1998/03/20/0002107245/00000004.TIF/png
Размер: 134x67
Чертеж 4
Файл: /media/National/RU/C1/1998/03/20/0002107245/00000005.TIF/png
Размер: 47x69
Чертеж 5
Файл: /media/National/RU/C1/1998/03/20/0002107245/00000006.TIF/png
Размер: 62x93
Чертеж 6
Файл: /media/National/RU/C1/1998/03/20/0002107245/00000007.TIF/png
Размер: 70x70

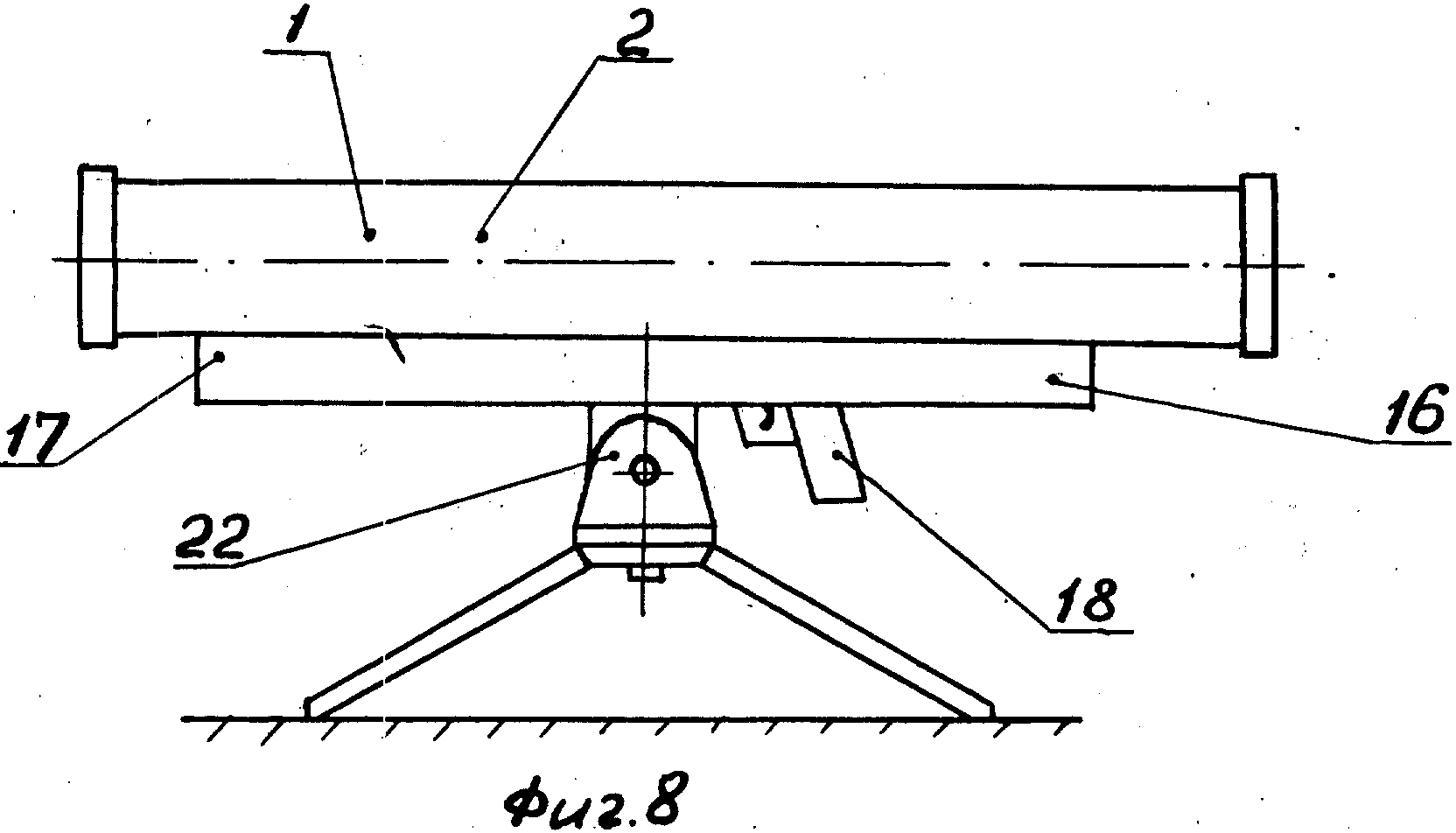

Чертеж 7
Файл: /media/National/RU/C1/1998/03/20/0002107245/00000008.TIF/png
Размер: 141x81
