Заявляемое техническое решение относится к области летательных аппаратов (ЛА), а именно к носовым обтекателям (НО) ЛА, размещаемых в транспортно-пусковых контейнерах (ТПК), и может найти применение на высокоскоростных ЛА, разрабатываемых, в том числе, под условия подводного старта.
[2]
Известен НО ЛА в ТПК по патенту РФ №2695470.
[3]
Данный НО имеет следующие недостатки:
[4]
1. не обеспечивается плавность обводов:
[5]
- по стыку днища НО с корпусом НО, т.к. сферическая поверхность днища не обеспечивает плавного сопряжения с цилиндрическим корпусом НО;
[6]
- по такелажным узлам, т.к. они не закрыты крышками, обеспечивающими плавность обводов;
[7]
- по заднему торцу цилиндрического корпуса НО с носовой частью ЛА с образованием ступеньки по потоку;
[8]
- по отверстиям для штоков пиростопоров, удерживающих НО на носовой части ЛА.
[9]
2. после выхода ЛА с НО из ТПК, остающиеся в цилиндрических гнездах ТПК части срезных элементов снижают эксплуатационную надежность изделия, т.к. они могут выпасть из гнезд и оказаться внутри ТПК, что может отрицательно повлиять на работу агрегатов и механизмов очередного ЛА в ТПК и самого ТПК.
[10]
3. наличие одного элемента герметизации по контакту НО с носовой частью ЛА и по стыку крышек НО с корпусом НО значительно усложняет технологию сборочных работ при проверках на герметичность элементов НО и соединения НО с ЛА, что приводит к значительному увеличению трудоемкости. Это связано с тем, что данном случае для контроля герметичности используется метод накопления при атмосферном давлении с использованием пробных газов в контрольной среде.
[11]
Метод основан на принципе проникновения пробного газа через места негерметичности в замкнутый объем, где происходит его накопление и увеличение его концентрации. Оценка величины натекания производится путем отбора проб из объема накопления.
[12]
Данному методу свойственен ряд ограничений и недостатков:
[13]
- необходимость использования дорогостоящих пробных газов (гелия, элегаза и др.);
[14]
- после использования пробных газов при испытаниях требуется длительная продувка внутренних полостей НО с последующим контролем остаточной концентрации пробного газа;
[15]
- большая трудоемкость и продолжительное время испытания.
[16]
Данное устройство принято за ближайший аналог.
[17]
Технической задачей, на решение которой направлено заявляемое техническое решение, является:
[18]
- обеспечение плавных обводов на НО, включая такелажные узлы, и на высокоскоростном ЛА (ВЛА) с установленным НО;
[19]
- обеспечение невыпадания частей срезных элементов, остающихся в цилиндрических гнездах ТПК после выхода ВЛА с НО из ТПК с их последующим снятием;
[20]
- упрощение технологии и снижение трудоемкости сборочных работ и проверок на герметичность элементов НО и соединения НО с ВЛА путем введения дополнительного элемента герметизации вместе с прижимным кольцом по контакту НО с носовой частью ВЛА и дополнительного элемента герметизации по контакту крышек НО с люками НО, что позволит:
[21]

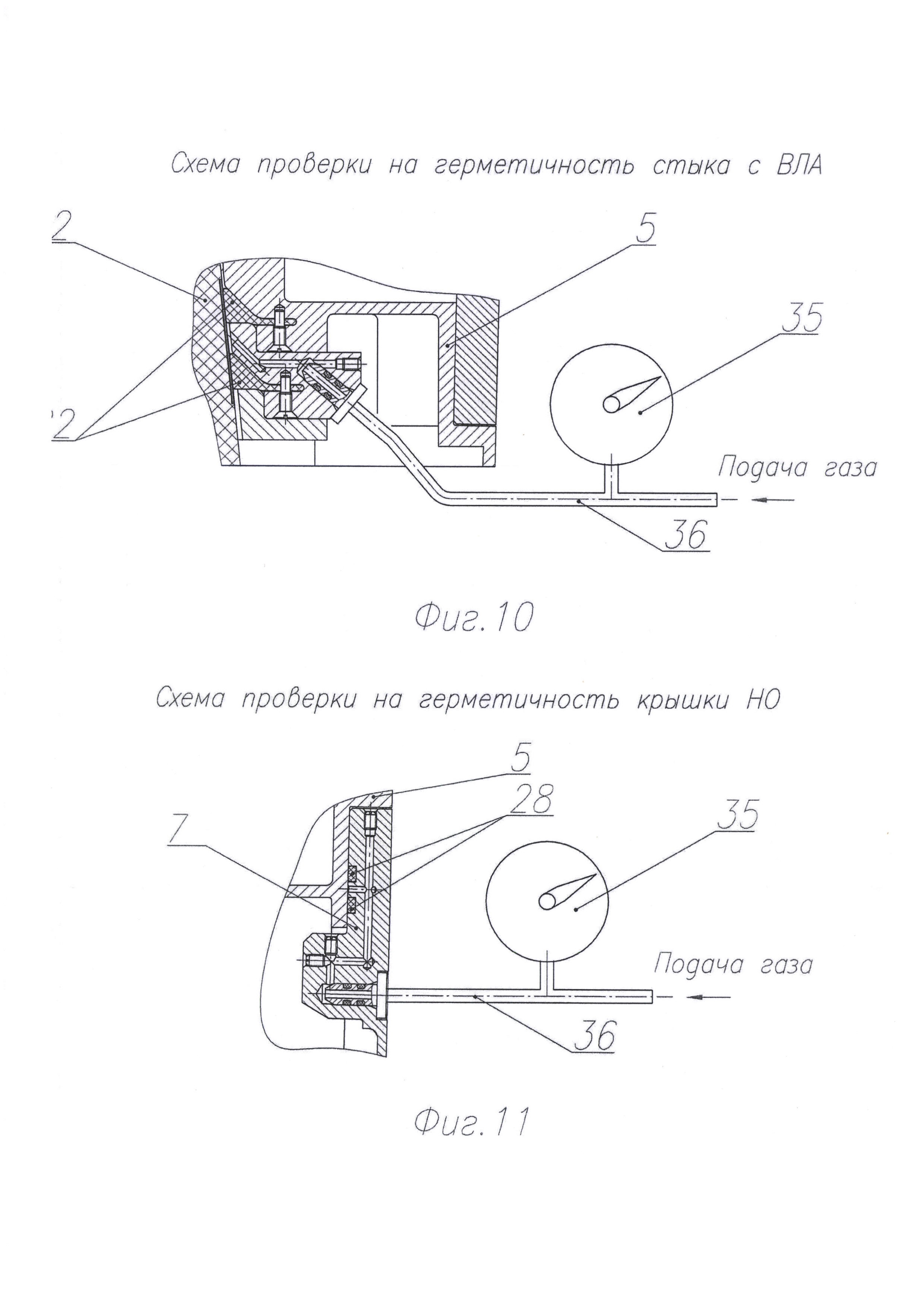

- производить проверку на герметичность по методу спада давления в полости между двумя элементами герметизации, объем которой весьма мал;
[22]
- добиться высокой степени чувствительности и точности метода из-за малого объема полости;
[23]
- свести контроль герметичности к регистрации падения давления в полости по показаниям манометра;
[24]
- исключить необходимость использования дорогостоящих пробных газов (гелия, элегаза и др.);
[25]
- исключить необходимость продувки внутреннего пространства НО с последующим контролем выполнения требования по допустимой остаточной концентрации пробного газа.
[26]

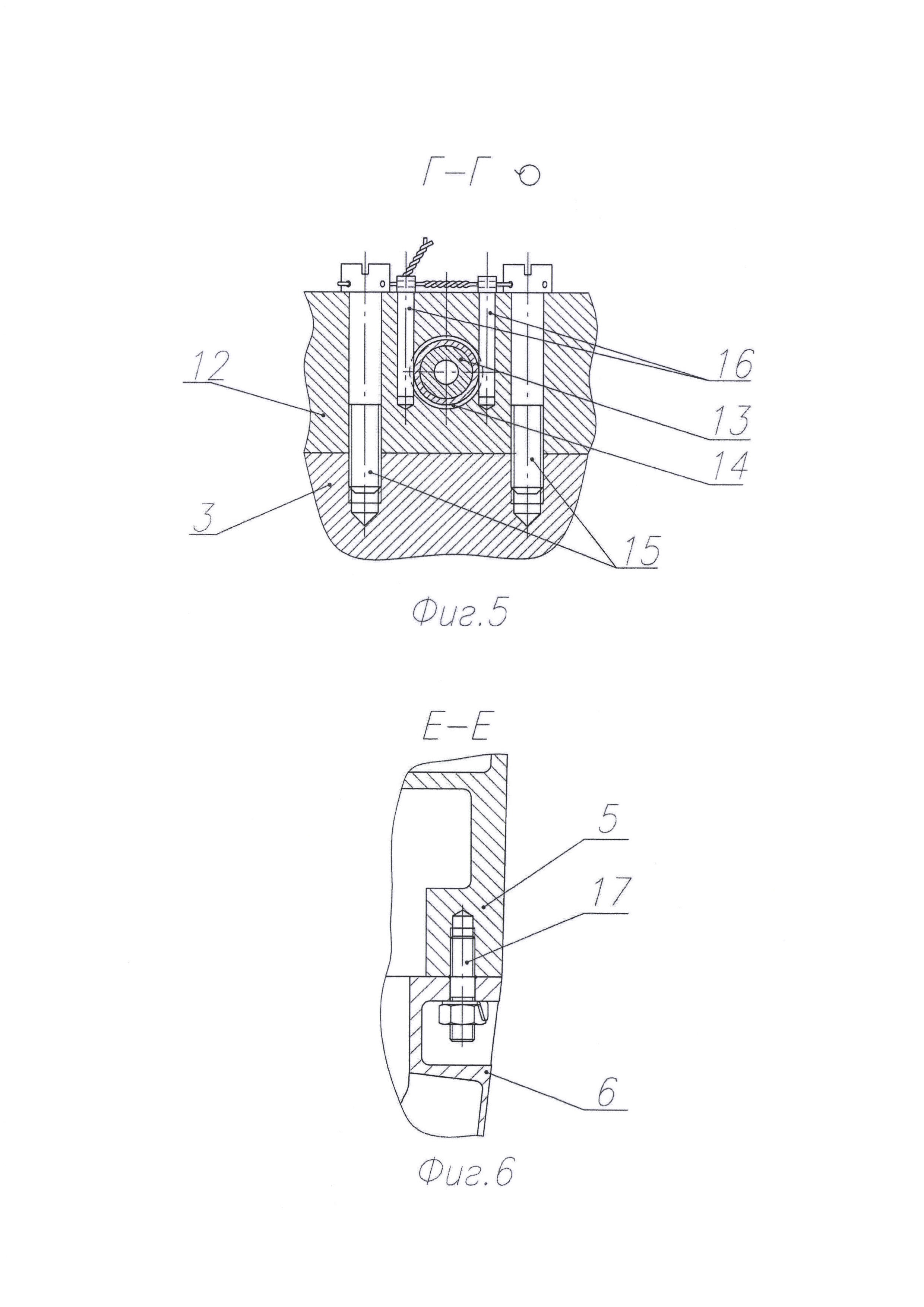

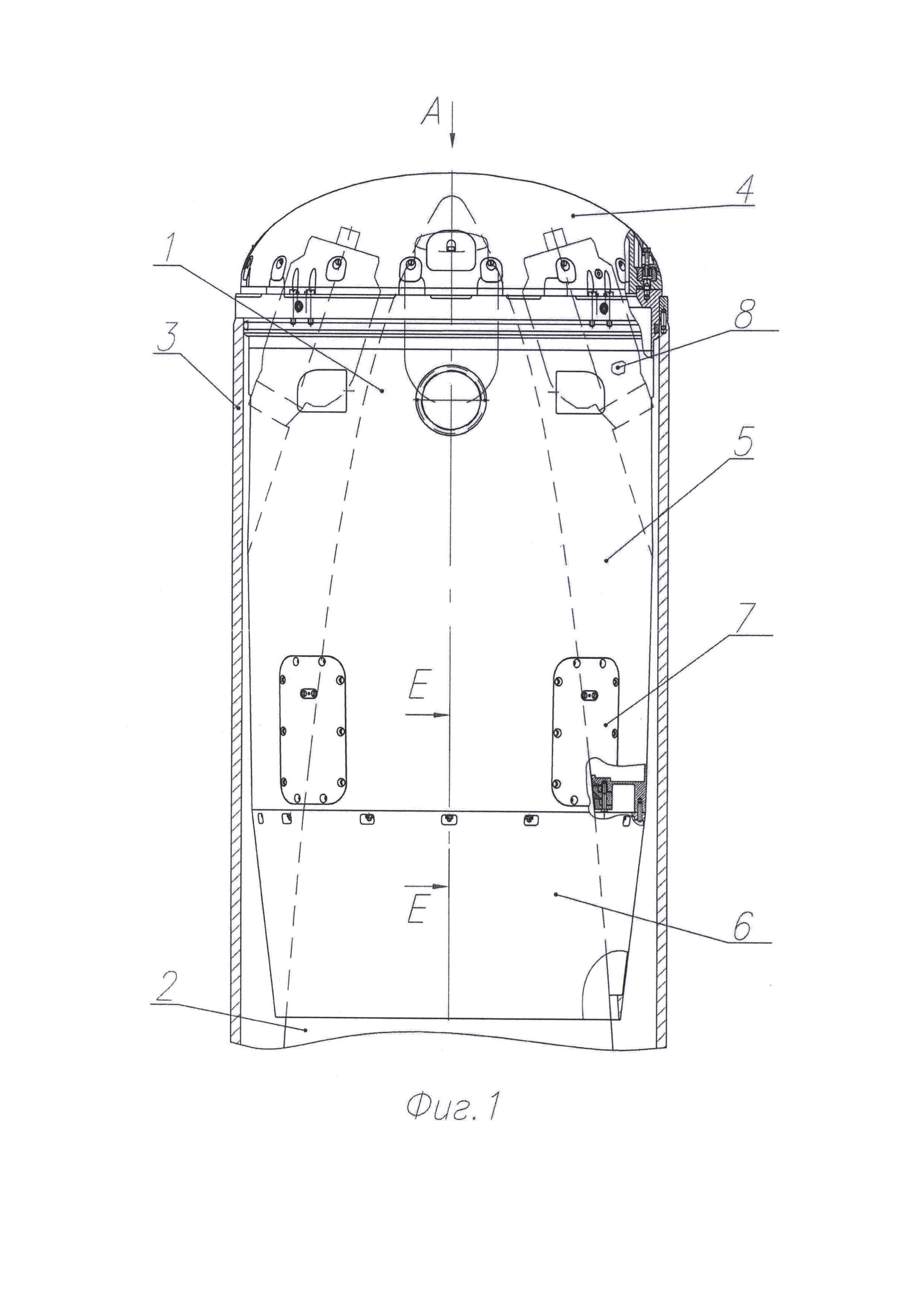

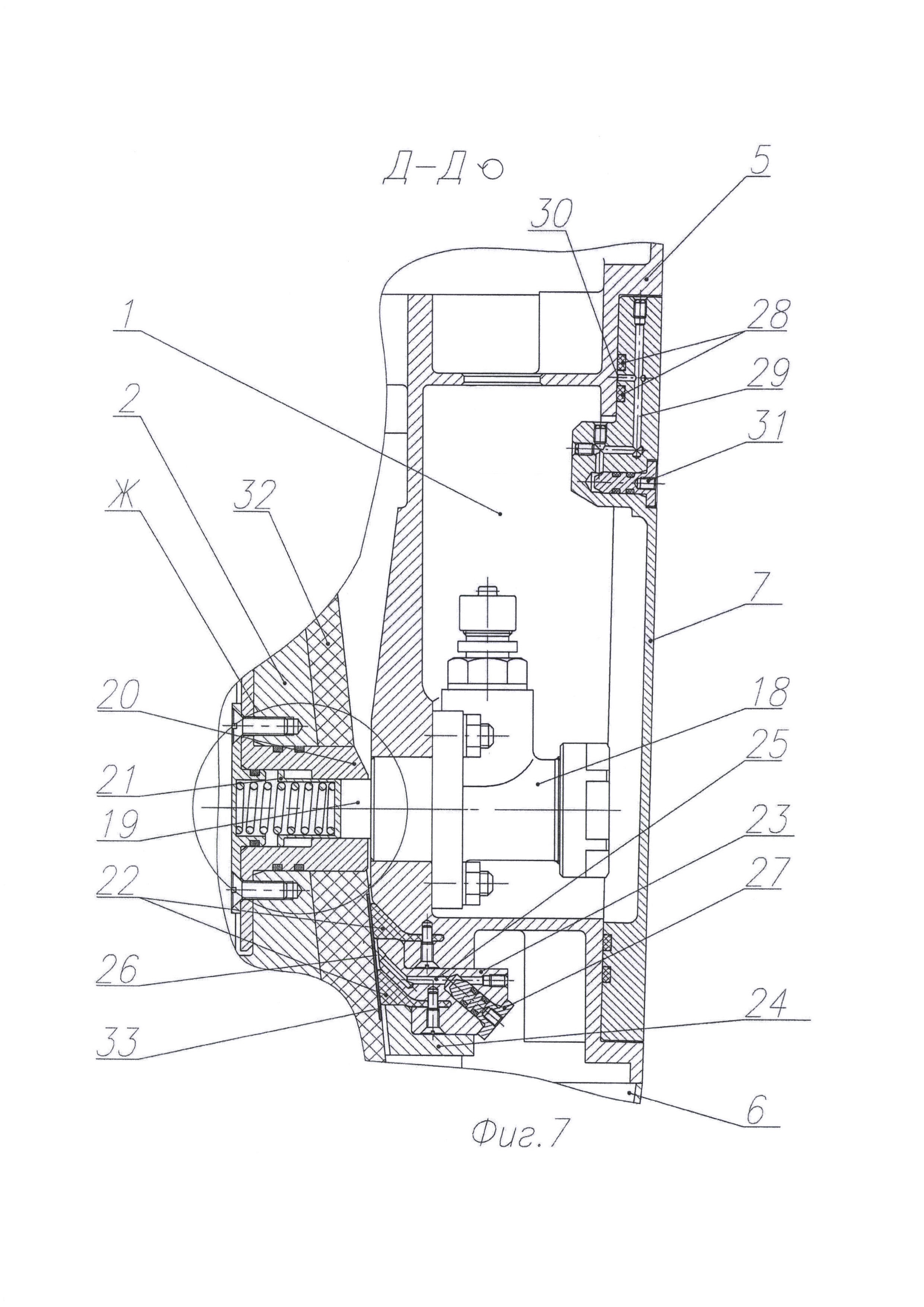

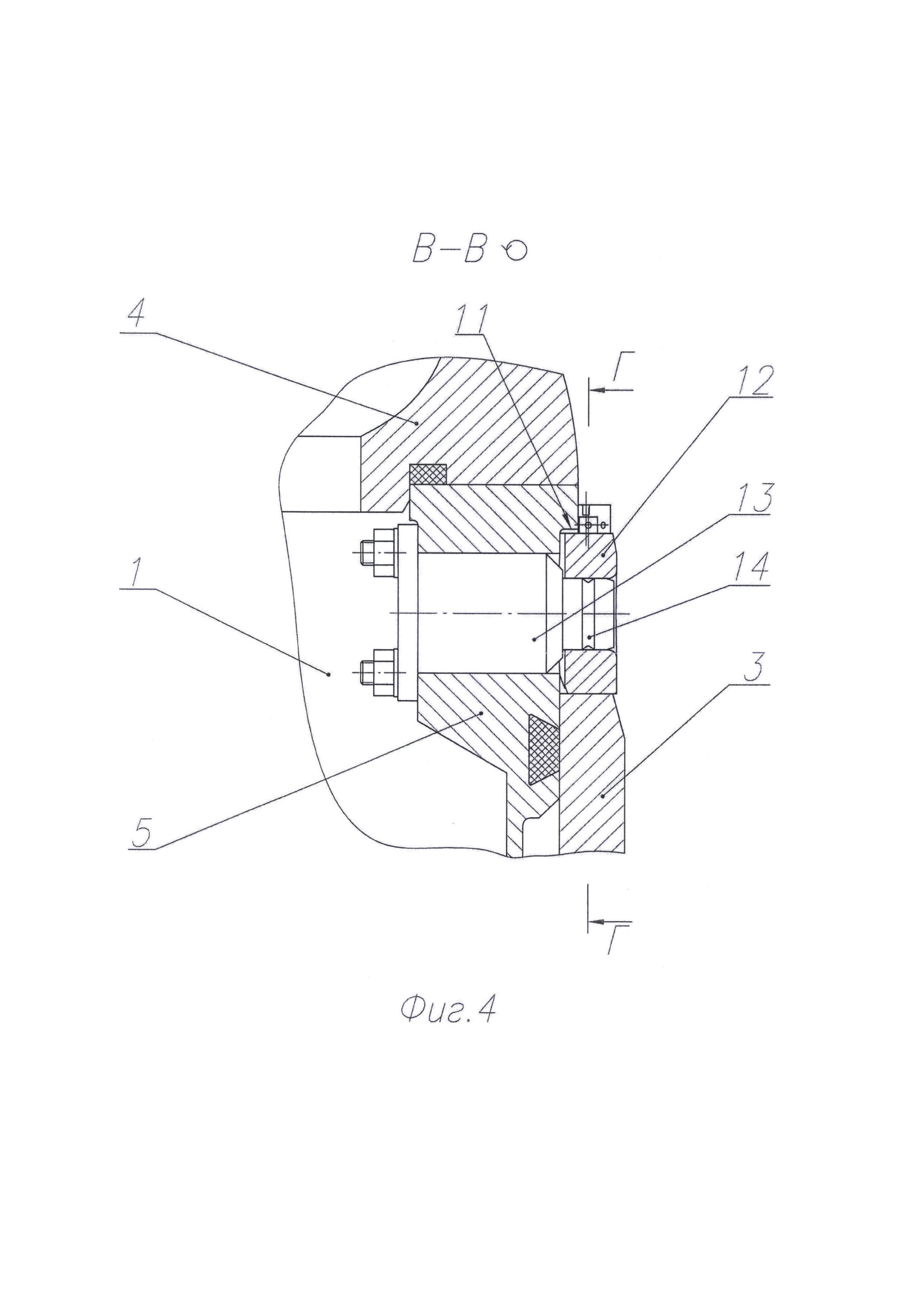

Поставленная задача достигается тем, что НО ВЛА в ТПК, закреплен пиростопорами с возможностью отделения на носовой части ВЛА и имеет выступ для упора в перестыковочное кольцо ТПК, НО закреплен на перестыковочном кольце с помощью срезных элементов с обеспечением герметичности с ТПК, в НО установлен элемент герметизации с прижимным кольцом, контактирующий с носовой частью ВЛА, при этом НО состоит из днища и корпуса, образующих разъемное соединение с обеспечением герметизации стыка, на днище НО установлены четыре сухаря для такелажных работ с ВЛА, а в корпусе НО установлена система двигателей разворота ВЛА и увода НО и выполнены люки для монтажа пиростопоров с последующей установкой крышек, содержащих элемент герметизации, НО включает юбку конической формы, образующую разъемное соединение с корпусом НО и обеспечивающую плавный обвод с носовой частью ВЛА, днище НО по внешнему контуру выполнено в форме эллипса или овала путем вращения вокруг оси НО с обеспечением плавного обвода с корпусом НО, в перестыковочном кольце установлены штыри, фиксирующие от выпадания оставшиеся на ТПК части срезных элементов после выхода ВЛА с НО из ТПК, в корпусе НО установлены два элемента герметизации с прижимными кольцами, контактирующие с носовой частью ВЛА, при этом прижимные кольца установлены с возможностью смещения вдоль оси НО путем вращения винтов крепления к НО, а в прижимном кольце, расположенном между элементами герметизации, выполнено отверстие с выходом в полость между элементами герметизации и закрываемое на входе съемной заглушкой с обеспечением герметичности, кроме того, в крышках люков установлены два элемента герметизации и выполнено отверстие с выходом в полость между элементами герметизации и закрываемое на входе съемной заглушкой с обеспечением герметичности.
[27]

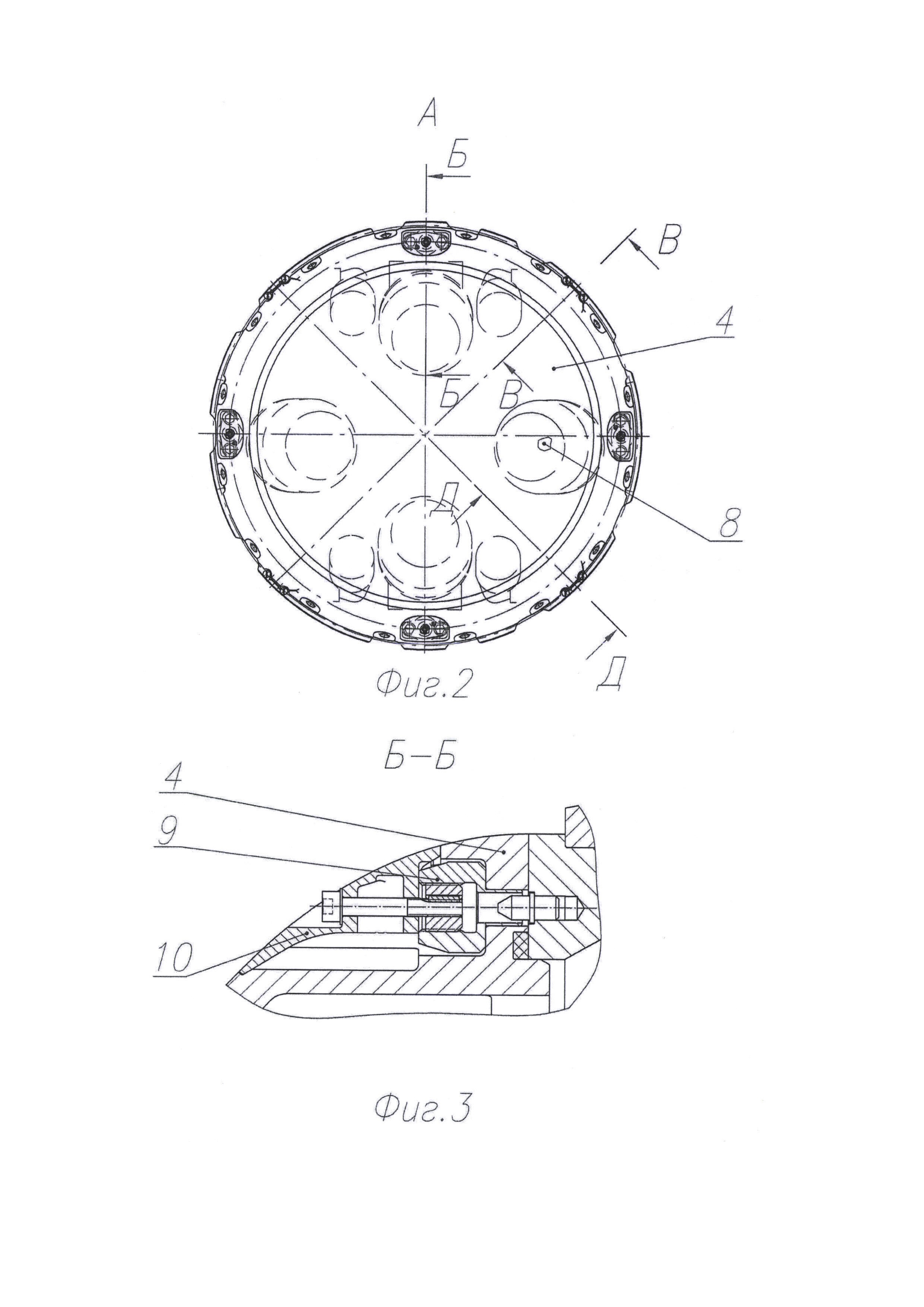

Сухари для такелажных работ закрыты крышками с образованием плавного внешнего обвода с днищем НО.
[28]

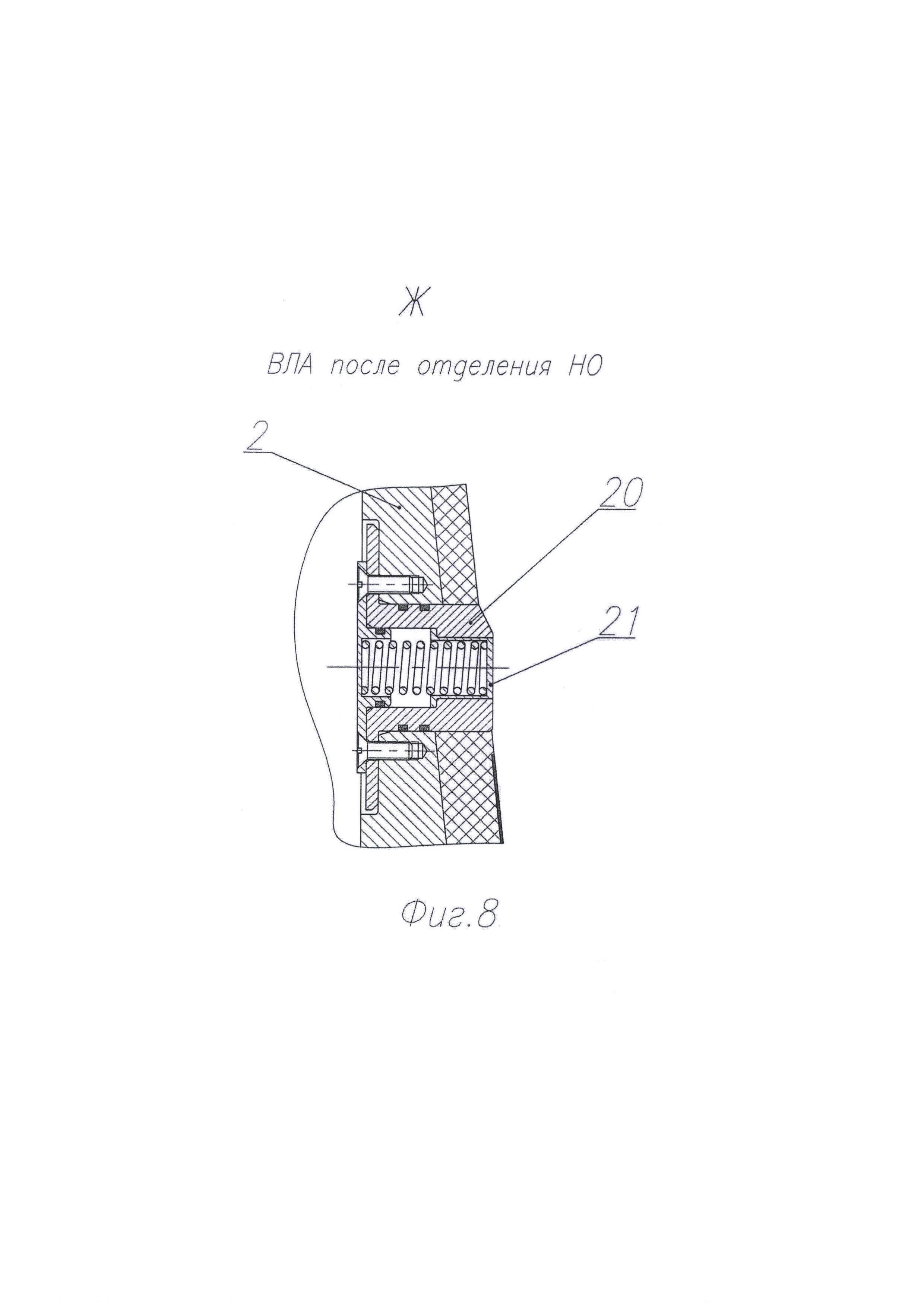

Крепление НО к носовой части ВЛА выполнено путем захода штоков пиростопоров в ответные отверстия носовой части с одновременным отжатием подпружиненных крышек, закрывающих данные отверстия с обеспечением плавного обвода с носовой частью ВЛА.
[29]

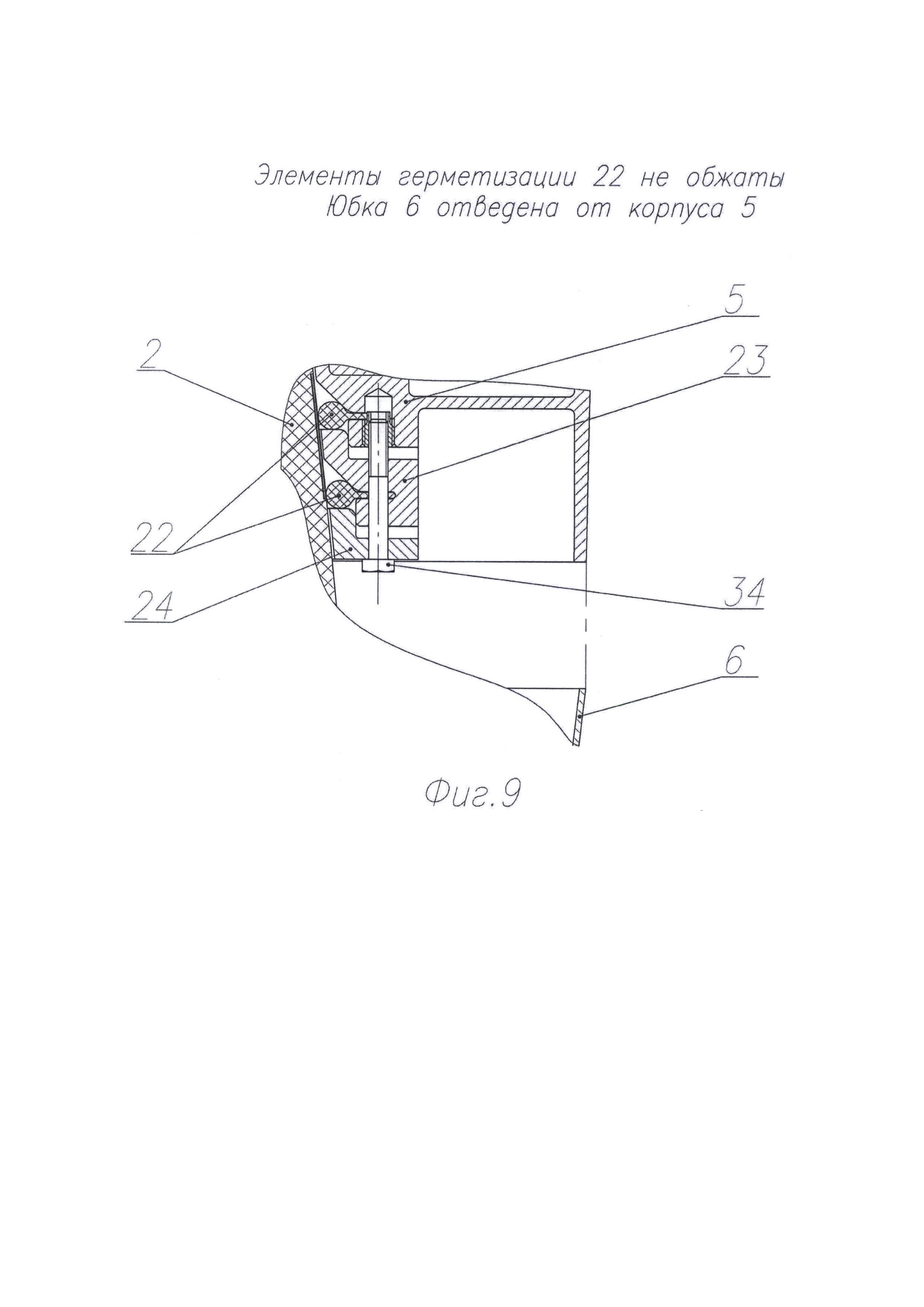

При установленном НО со стороны заднего торца юбки обеспечивается заданный зазор между юбкой и носовой частью ВЛА, позволяющий отодвигать юбку от остальной части НО после снятия крепежа.
[30]
Днище НО по внешнему обводу выполненное в форме овала, образовано двумя окружностями большого диаметра, центры которых лежат на оси НО и сопряженными с ними двумя окружностями малого диаметра с отсечением половины овала и путем вращения второй половины овала вокруг оси НО.
[31]
Наружная оболочка носовой части ВЛА, выполнена из минерального стеклопластика, при этом по поверхности контакта наружной оболочки с двумя элементами герметизации нанесено газонепроницаемое покрытие с обеспечением требуемой шероховатости.
[32]
Поставленная задача применительно к способу сборки НО с носовой частью ВЛА достигается тем, что сначала от НО отстыковывается юбка и снимаются крышки, вращением винтов крепления прижимных колец к НО выводим элементы герметизации из обжатого состояния, далее заводим юбку на носовую часть ВЛА и устанавливаем НО, при этом штоки пиростопоров заходят в ответные отверстия носовой части ВЛА с одновременным отжатием подпружиненных крышек носовой части, закрывающих данные отверстия, после закрепления пиростопоров на НО обж…
