ПРОТИВОСАМОЛЕТНАЯ РАКЕТА

ID RU2439476C2_20120110
Страна RU Номер 2439476 Вид C2 Дата 2012.01.10

Основная информация

Страна публикации
RU
Номер документа
2439476
Вид документа
C2
Дата публикации
2012.01.10
Номер заявки
2009110075/11
Дата подачи заявки
2009.03.19

Классификация

МПК

  • F42B15/00
    Раздел F
    Класс 42
    Подкласс B

CPC / СПК

  • Нет данных

Служебные сведения

Dataset
ru_since_1994
Index
december24_ru

Участники

Заявители

  • Нет данных

Авторы / изобретатели

  • Староверов Николай Евгеньевич (RU)

Патентообладатели

  • Староверов Николай Евгеньевич (RU)

Реферат

Группа изобретений относится к ракетам классов "воздух-воздух» и «земля-воздух». Противосамолетная ракета содержит двигатель, боевую часть и систему наведения, имеющую датчик ракурсности в виде четырех секторов светочувствительного материала. За каждым сектором имеется резистивный слой, имеющий вблизи радиальных краев каждого сектора в секторной зоне 5-15° пониженное сопротивление. Противосамолетная ракета, у которой хвостовые основные или дополнительные стабилизаторы порознь или на общей обойме закреплены управляемым в полете креплением с возможностью сброса, имеет крыло переменной стреловидности. Противосамолетная ракета имеет убирающееся крыло или крылья. Противосамолетная ракета для полета по баллистической траектории имеет блок вычисления точки встречи, блок вычисления времени пути и блок вычисления баллистической траектории с учетом тяги двигателя. Достигается повышение эффективности. 5 н. и 3 з.п. ф-лы, 16 ил.

Формула

1. Противосамолетная ракета, содержащая двигатель, боевую часть и систему наведения, имеющую датчик ракурсности в виде четырех секторов светочувствительного материала, отличающаяся тем, что за каждым сектором имеется резистивный слой, имеющий вблизи радиальных краев каждого сектора в секторной зоне 5-15° пониженное сопротивление.

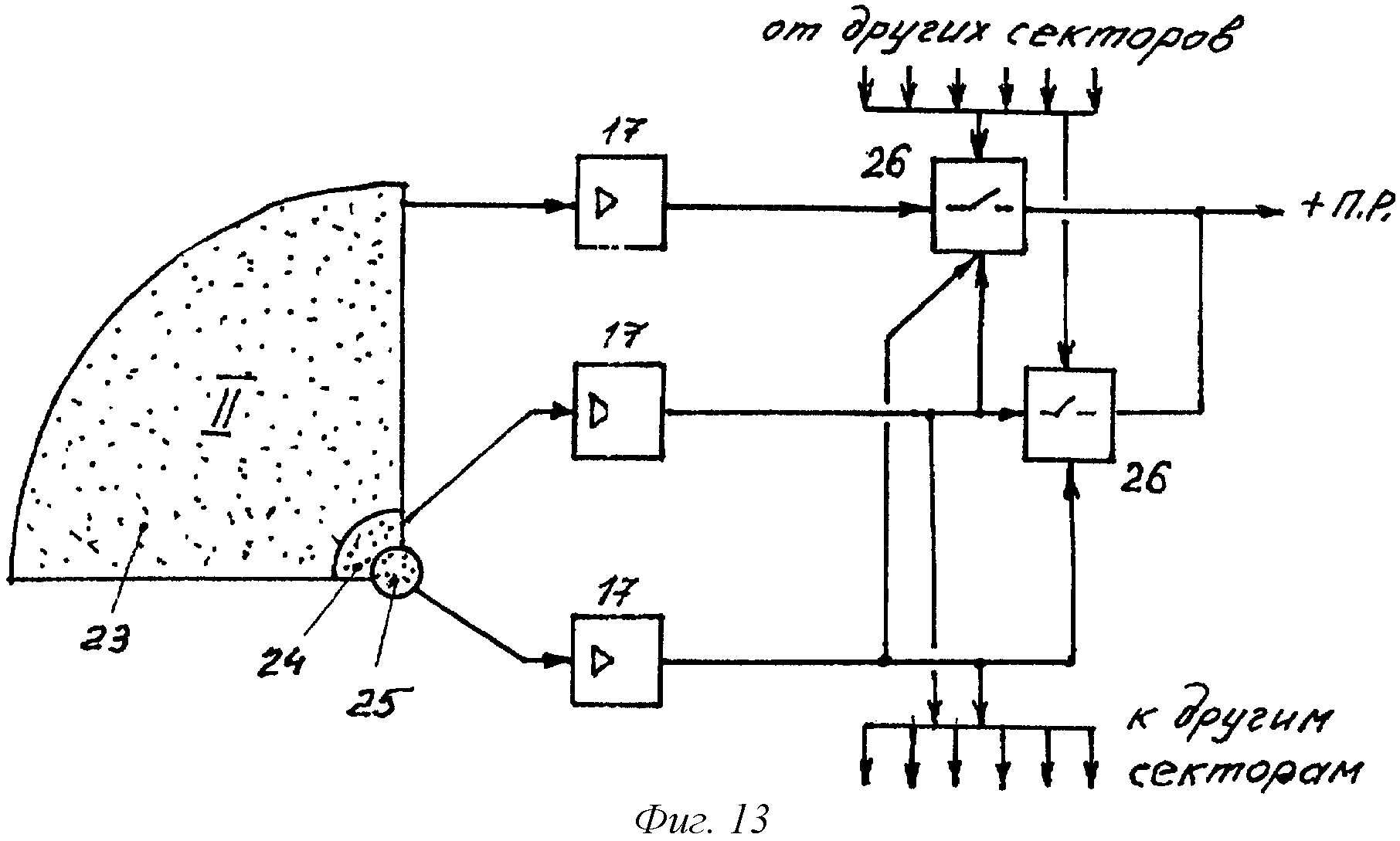

2. Датчик по п.1, отличающийся тем, что каждый сектор состоит из нескольких дугообразных зон и имеет в центре круглую общую зону, причем сигнал с любой зоны блокирует сигналы других зон с помощью электронных ключей.

3. Противосамолетная ракета, состоящая из двигателя, боевой части и системы наведения, отличающаяся тем, что хвостовые основные или дополнительные стабилизаторы порознь или на общей обойме закреплены управляемым в полете креплением с возможностью сброса.

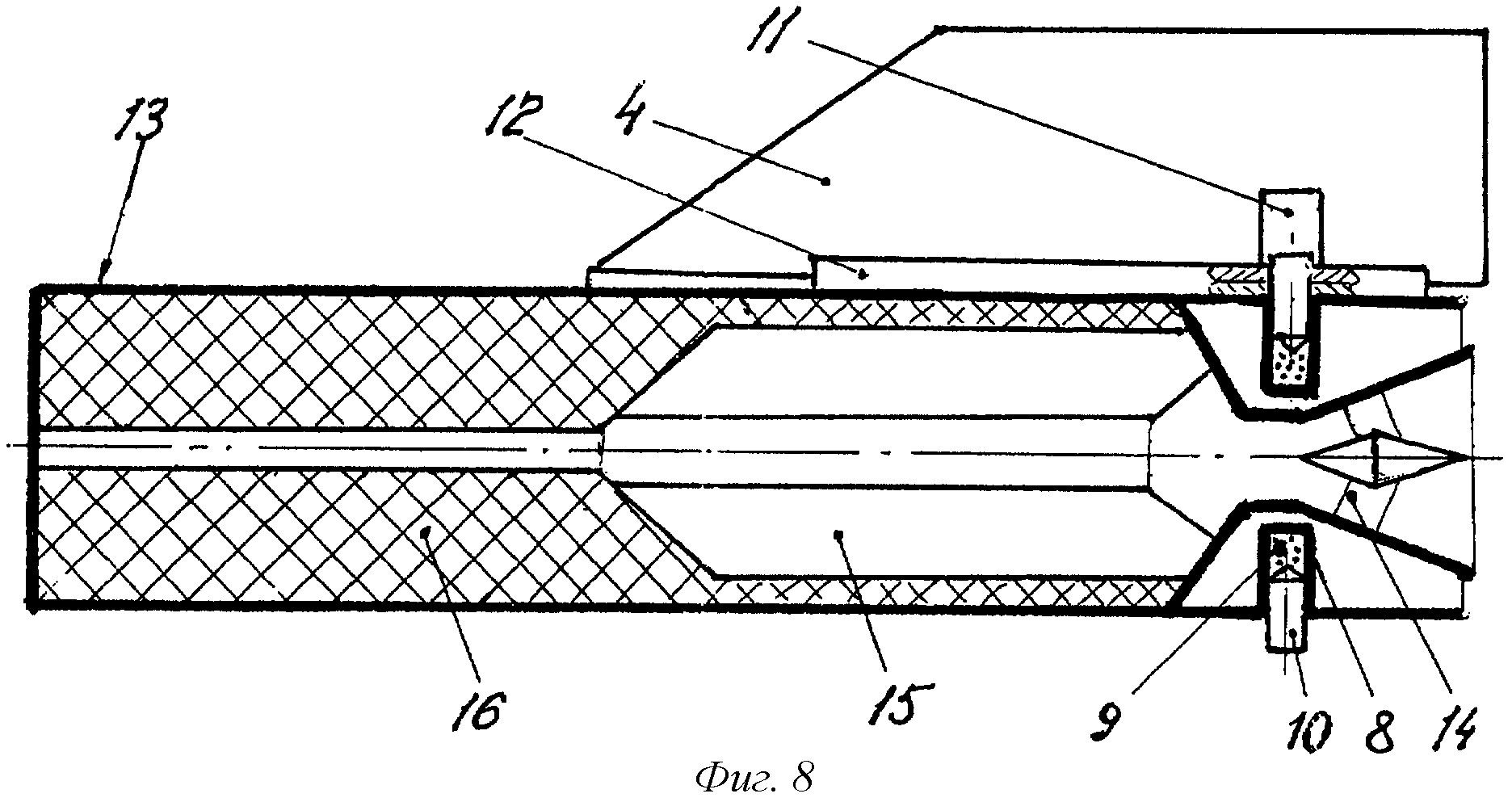

4. Ракета по п.3, отличающаяся тем, что управляемым креплением являются штифты, входящие в цилиндр с пирозарядом.

5. Противосамолетная ракета, состоящая из двигателя, боевой части и ситемы наведения, отличающаяся тем, что имеет крыло переменной стреловидности.

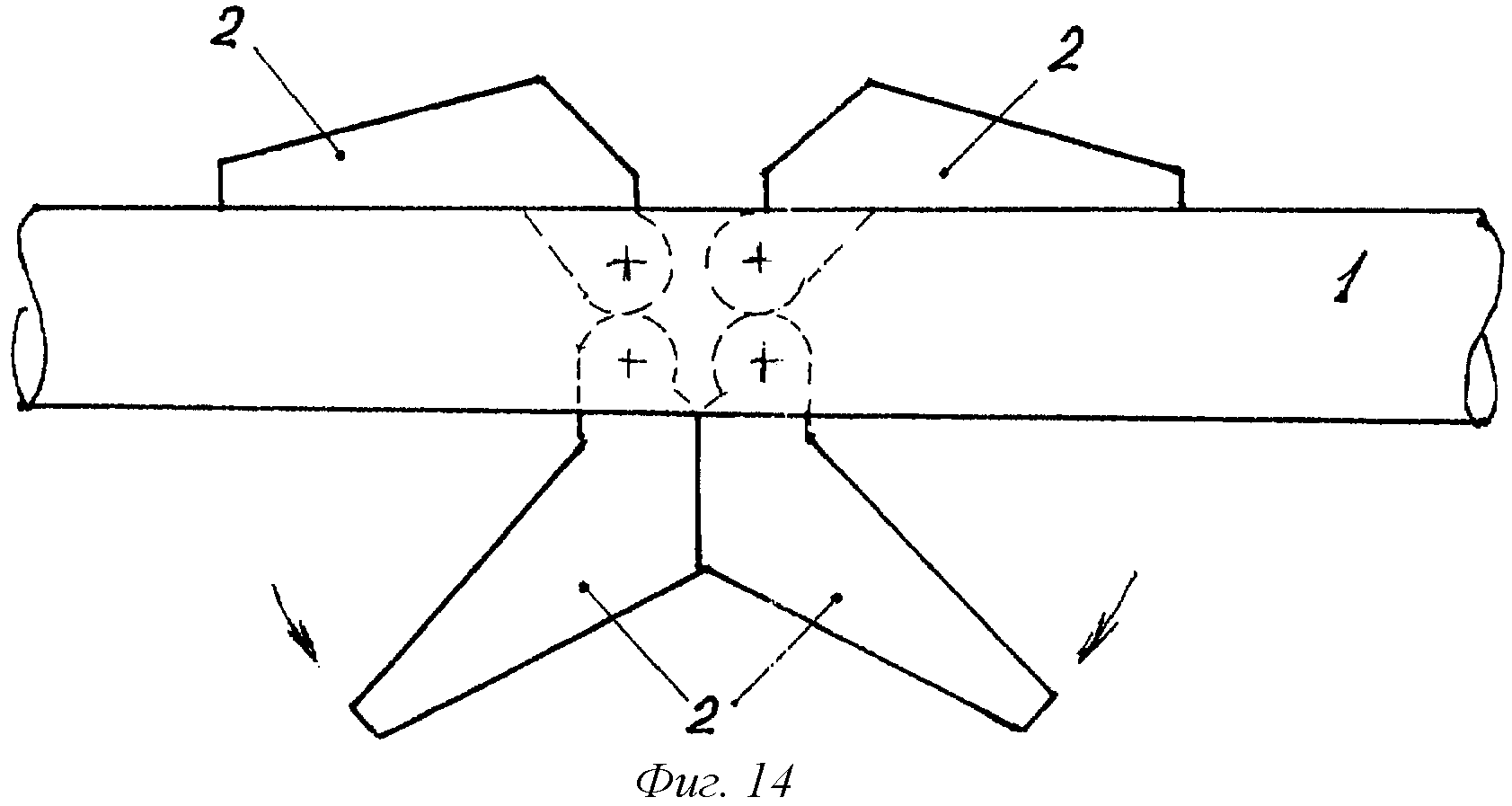

6. Противосамолетная ракета, состоящая из двигателя, боевой части и системы наведения, отличающаяся тем, что имеет убирающееся крыло или крылья.

7. Ракета по п.6, отличающаяся тем, что крыло /крылья/ убираются в лыски на корпусе ракеты.

8. Противосамолетная ракета, состоящая из двигателя, боевой части и системы наведения, отличающаяся тем, что для полета по баллистической траектории имеет блок вычисления точки встречи, блок вычисления времени пути и блок вычисления баллистической траектории с учетом тяги двигателя.

Описание

[2]
Изобретение относится к ракетам классов “воздух-воздух” и “земля-воздух” /далее В-В и З-В/.

[3]
Известны аналогичные ракеты /см. например “История авиационного вооружения” Минск стр.444/. Они имеют крестообразное крыло и 4 аэродинамических руля, а также могут иметь дополнительно 4 газовых руля или интерцептора, 4 стабилизатора и 4 дестабилизатора. Ракеты других классов, например “воздух-поверхность” и баллистические, известны и с плоским крылом, и без крыльев. Но они не способны совершать энергичные маневры в двух плоскостях, что необходимо для перехвата воздушных целей.

[4]
В предлагаемой ракете реализуется 6 идей повышения ее эффективности.

[5]
Сущность №1 изобретения состоит в том, что ракета имеет плоское крыло /только две консоли/ и только два независимых аэродинамических руля, лежащих в той же плоскости. Возможны и желательны также два газовых руля /но не интерцептора/, лежащих в той же плоскости. Управление по крену осуществляется “ножницами” рулей высоты. Управлять по крену элеронами не имеет смысла, т.к. размах рулей на ракетах примерно равен размаху крыла или даже превышает его. И применение элеронов или интерцепторов только усложнит конструкцию и увеличит вес ракеты /потребуется 2 дополнительных привода и электропитание для них/.

[6]
Аэродинамическая стабилизация ракеты по тангажу /к ракете с плоским крылом применима самолетная терминология/ производится соответствующим местоположением крыла по длине ракеты. Для стабилизации ракеты по рысканью имеется 2 небольших киля, лежащих в перпендикулярной крыльям плоскости, или 4 киля, расположенных парами Х-образно или крестообразно.

[7]
Т.е. ракета имеет “самолетный” вид с одним существенным отличием: ее конструкция и управление симметричны относительно плоскости крыла без разделения на “верх” и “низ”. См. фиг.3, 4, 6. То есть ракета способна совершать маневры с одинаковой перегрузкой по тангажу как “вверх”, так и “вниз”.

[8]
Возможен, особенно для ракет В-В, вариант, когда ракета может не иметь килей. Для этого ракета должна иметь 2 дополнительных газовых руля уменьшенной мощности /примерно в 10 раз/ в плоскости, перпендикулярной крылу. Эти рули будут выполнять стабилизацию по рысканью и участвовать в создании крена на активном участке траектории. На пассивном участке траектории ракета не будет нуждаться в стабилизаторах, т.к. после выгорания топлива центр тяжести ракеты сдвинется ближе к передней части, и легкая задняя часть ракеты на большой скорости способна оказывать достаточное стабилизирующее действие. Следует также сознательно размещать более тяжелые части ракеты /боевая чать, электропитание/ ближе к носу.

[9]
Преимущества ракет с плоским крылом:

[10]
1. Меньше площадь крыльев и рулей /почти вдвое/, следовательно, меньше аэродинамическое сопротивление и больше скорость и дальность.

[11]
2. Меньше вес крыла и рулей /почти вдвое/ и меньше вес электроприводов рулей и газовых рулей, меньше вес источника электропитания, что позволяет ракете достигать большего ускорения, большей скорости, большей дальности и большей маневренности. Или же при равном весе иметь двигатель большего импульса или боевую часть большей массы.

[12]
Совокупность пунктов 1 и 2, т.е. меньшее сопротивление и более мощный двигатель, способна дать увеличение дальности примерно в 1,5 раза при прочих равных условиях.

[13]
3. Ракета оказывает меньшее влияние на скорость самолета-носителя на наружной подвеске. Или занимает меньше места во внутренних отсеках самолета, особенно если кили будут складывающимися или отсутствовать. Или же ракета требует меньшего транспортно-пускового контейнера для размещения на зенитной установке, что позволит увеличить количество ракет на такой установке. Контейнер может иметь форму, близкую к ромбической, особенно для варианта со складывающимися килями.

[14]
4. Ракета имеет меньшую радиолокационную заметность, что особенно важно при наружном размещении ракет на самолете.

[15]
5. Для бескилевого варианта ракет класса В-В /или со складывающимися килями/ становится возможным без ухудшения обтекаемости размещать ракеты в полуутопленном положении, во впадинах фюзеляжа самолета. Такое решение обеспечивает повышение скорости и уменьшение радиолокационной заметности самолета, и в то же время значительно проще и легче, чем размещение ракет в отсеках, и не сказывается на прочности фюзеляжа.

[16]
6. Можно реализовать преимущество в весе и аэродинамическом сопротивлении и другим образом - увеличить площадь плоского крыла по сравнению с полуплощадью крестообразного крыла, и получить улучшение маневренности. При этом экономия в весе все равно останется за счет меньшего количества рулей, газовых рулей, рулевых приводов и источника электропитания.

[17]
Не следует опасаться, что ракета с плоским крылом будет иметь худшую маневренность. Так как размеры ракеты в среднем на порядок /в 10 раз/ меньше размеров самолета, а момент аэродинамической инерции в среднем на два порядка /в 100 раз/ меньше, чем у самолета, то ракета всегда способна выполнить более резкий маневр, чем самолет.

[18]
Система наведения ракет с плоским крылом будет отличаться от крестообразных. Она должна обеспечивать одновременный маневр по тангажу и маневр по крену в сторону цели по кратчайшему углу поворота до тех пор, пока отклонение цели от продольной оси ракеты не станет чисто тангажным. После чего, отработав по тангажу, совместить ось головки наведения с целью.

[19]

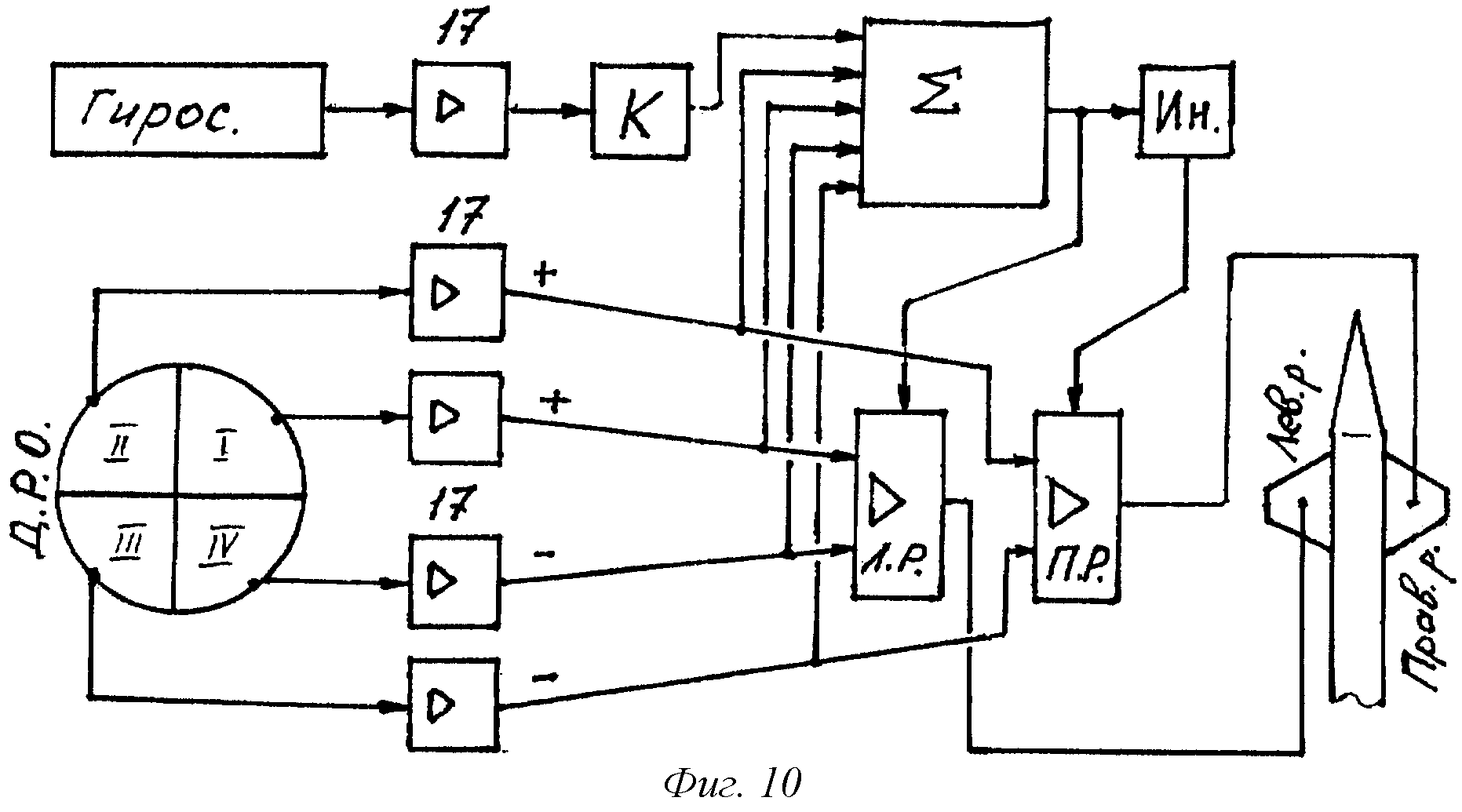

Простейшая такая система состоит из четырехсекторного датчика ракурсности, сумматора его сигналов /сигналы соседних секторов должны быть разного знака/, и усилителей отдельно для левого и правого руля. Причем с сумматора один из сигналов подается на усилитель одного из рулей непосредственно, а второй такой же сигнал подается на усилитель другого руля через инвертор, меняющий знак сигнала на обратный. Это обеспечивает управление по крену.

[20]
Такая система работоспособна, даже если датчик выдает сигнал только о наличии отклонения от цели в одном из 4 секторов. Хотя при этом будет происходить “дрожание” рулей и плоскость крыльев не будет корелироваться с плоскостью горизонта.

[21]
Для более совершенного наведения желательно, чтобы датчик ракурсности выдавал сигнал не только о наличии цели в одном из секторов, но и о радиальном отклонении цели в секторе.

[22]

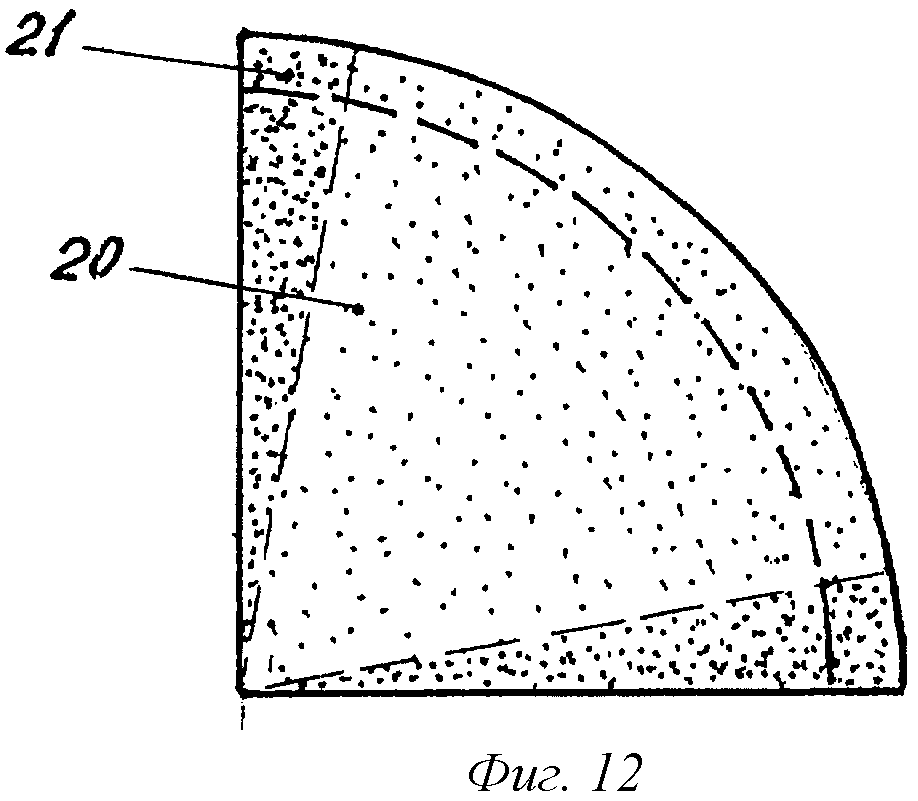

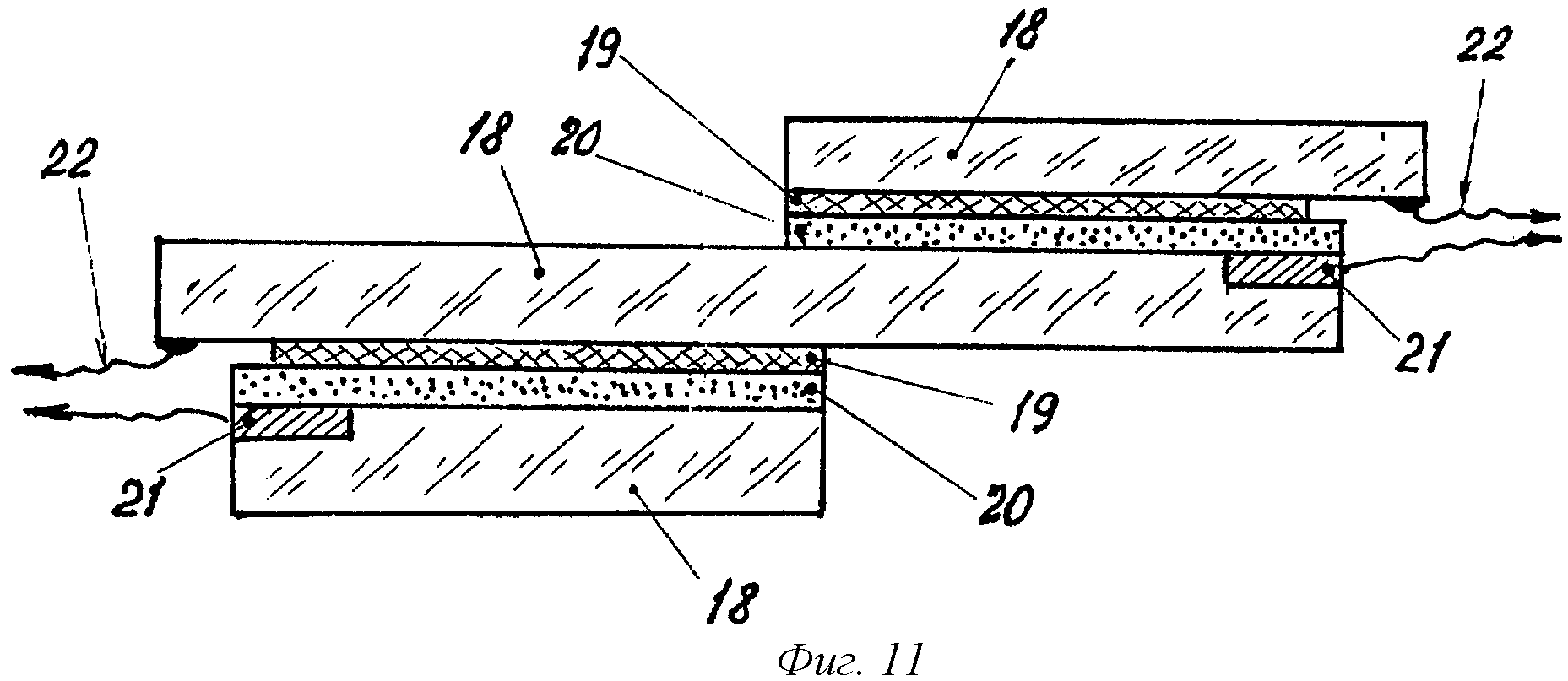

Такой датчик для работы в инфракрасном режиме состоит из образующих 4 сектора /противоположные сектора располагаются на одном уровне, а соседние - на разных, чтобы не было граничных зон нечувствительности/ двух слоев оптически прозрачного вещества, имеющего с обратной /по отношению к направлению излучения/ стороны прозрачный электропроводный слой, за которым расположен светочувствительный слой, за которым в свою очередь расположен резистивный слой /с большим электрическим сопротивлением, например угольное напыление/. Причем вблизи радиальных краев каждого сектора в зоне 5-15° резистивный слой имеет пониженное сопротивление /примерно в 1,5 раза/. Это сделано для того, чтобы условия растекания тока из любой точки дуги определен…

Цитированные документы

ОСТОСЛАВСКИЙ И.В., СТРАЖЕВА И.В. ДИНАМИКА ПОЛЕТА. ТРАЕКТОРИИ ЛЕТАТЕЛЬНЫХ АППАРАТОВ. - М.: МАШИНОСТРОЕНИЕ, 1969, с.94-95, рис.2.3. ЛОКК А.С. УПРАВЛЕНИЕ СНАРЯДАМИ. - М.: ГОСУДАРСТВЕННОЕ ИЗДАТЕЛЬСТВО ФИЗИКО-МАТЕМАТИЧЕСКОЙ ЛИТЕРАТУРЫ, 1958 с.74, 75, рис.2.19. ПЕТРОВ В.П., СОЧИВКО А.А. УПРАВЛЕНИЕ РАКЕТАМИ. - М.: ВОЕННОЕ ИЗДАТЕЛЬСТВО МИНИСТЕРСТВАОБОРОНЫ СССР, 1963, с.44-45, рис.23, с.66-68, с.115, 116, с.139-142, рис.72, рис.37. RU 2111445 C1, 20.05.1998. ШИРОКОРАД А.Б. ИСТОРИЯ АВИАЦИОННОГО ВООРУЖЕНИЯ. - МИНСК: из-во ХАРВЕСТ, 1999, с.321-324, с.344-346, с.450-454, рис.105, рис.122, рис.162-165. RU 2184927 C1, 10.07.2002. US 3415466 A, 16.05.1966.

Структурированные цитаты

  • ОСТОСЛАВСКИЙ И.В., СТРАЖЕВА И.В. ДИНАМИКА ПОЛЕТА. ТРАЕКТОРИИ ЛЕТАТЕЛЬНЫХ АППАРАТОВ. - М.: МАШИНОСТРОЕНИЕ, 1969, с.94-95, рис.2.3. ЛОКК А.С. УПРАВЛЕНИЕ СНАРЯДАМИ. - М.: ГОСУДАРСТВЕННОЕ ИЗДАТЕЛЬСТВО ФИЗИКО-МАТЕМАТИЧЕСКОЙ ЛИТЕРАТУРЫ, 1958 с.74, 75, рис.2.19. ПЕТРОВ В.П., СОЧИВКО А.А. УПРАВЛЕНИЕ РАКЕТАМИ. - М.: ВОЕННОЕ ИЗДАТЕЛЬСТВО МИНИСТЕРСТВАОБОРОНЫ СССР, 1963, с.44-45, рис.23, с.66-68, с.115, 116, с.139-142, рис.72, рис.37.
  • RU 2111445 C1, 20.05.1998.
    Открыть документ RU2111445C1
  • ШИРОКОРАД А.Б. ИСТОРИЯ АВИАЦИОННОГО ВООРУЖЕНИЯ. - МИНСК: из-во ХАРВЕСТ, 1999, с.321-324, с.344-346, с.450-454, рис.105, рис.122, рис.162-165.
  • RU 2184927 C1, 10.07.2002.
    Открыть документ RU2184927C1
  • US 3415466 A, 16.05.1966.
    Открыть документ US3415466A
