ЗЕНИТНАЯ УПРАВЛЯЕМАЯ РАКЕТА ИНДИВИДУАЛЬНОГО ПОЛЬЗОВАНИЯ

ID RU2111445C1_19980520
Страна RU Номер 2111445 Вид C1 Дата 1998.05.20

Основная информация

Страна публикации
RU
Номер документа
2111445
Вид документа
C1
Дата публикации
1998.05.20
Номер заявки
96120588/02
Дата подачи заявки
1996.10.11

Классификация

МПК

  • F42B15/00
    Раздел F
    Класс 42
    Подкласс B
  • F41G7/00
    Раздел F
    Класс 41
    Подкласс G
  • F41G7/22
    Раздел F
    Класс 41
    Подкласс G
  • F42C13/02
    Раздел F
    Класс 42
    Подкласс C

CPC / СПК

  • F42C13/02
    Раздел F
    Класс 42
    Подкласс C
  • F41G7/007
    Раздел F
    Класс 41
    Подкласс G
  • F41G7/2253
    Раздел F
    Класс 41
    Подкласс G
  • F41G7/2293
    Раздел F
    Класс 41
    Подкласс G

Служебные сведения

Dataset
ru_since_1994
Index
december24_ru

Участники

Заявители

  • Конструкторское бюро машиностроения

Авторы / изобретатели

  • Батищев К.А.
  • Жуков А.П.
  • Деев Л.Г.
  • Кувшинов А.М.
  • Вуколов А.С.
  • Кашин В.М.
  • Воробьев В.Е.
  • Смирнов А.Г.
  • Яблонский А.С.
  • Огнев В.Н.
  • Судариков В.И.
  • Гущин Н.И.
  • Фокин Р.В.

Патентообладатели

  • Конструкторское бюро машиностроения

Реферат

[39]
Использование: изобретение относится к области ракетной технике,
в частности к управляемым ракетам в составе переносных зенитных комплексов, предназначенных для перехвата низколетящих воздушных целей. Сущность изобретения: ракета содержит тепловую головку
самонаведения 1 с датчиком угла пеленга цели 2, твердотопливную двигательную установку с двухрежимным маршевым двигателем 10 и улавливаемых в пусковой трубе стартовым двигателем 11, аппаратурный отсек
3 с рулевым приводом 4, бортовым источником питания 5 и бортразъемом 6, коммутирующим электрические цепи ракеты с пусковым устройством перед стартом, и осколочно-фугасную боевую часть 7, включающую
исполнительный блок взрывателя, основной токовихревой датчик цели и дублирующий ударный датчик цели. Для повышения вероятности поражения цели в корпусе боевой части 7 установлен лазерный неконтактный
датчик цели и формирователь управляемой задержки импульса подрыва боевой части. Управление задержкой импульса подрыва боевой части 7 производится стрелком-зенитчиком через переключатели на пусковой
трубе и пусковом устройстве, а также через автоматический переключатель выбора режимов перехвата "вдогон-навстречу" за счет связи цепи управления формирователя задержки с датчиком 2 пеленга тепловой
головки самонаведения. Таким образом, выбором величины задержки определяется момент подрыва боевой части, который учитывает скорость и направление полета цели, размерность цели и условия ее перехвата
("вдогон" или "навстречу"). 2 ил.

Формула

Зенитная
управляемая ракета индивидуального пользования, содержащая тепловую головку самонаведения с датчиком угла пеленга цели и преобразователем сигнала, двигательную установку, аппаратурный отсек с рулевым
приводом, бортовым источником питания и бортразъемом для электрической связи цепей ракеты с пусковым устройством и отсек осколочно-фугасной боевой части, в корпусе которого размещены заряд взрывчатого
вещества, токовихревой и ударный датчики цели и исполнительный блок взрывателя, отличающаяся тем, что она снабжена лазерным неконтактным датчиком цели, блоком памяти режимов и формирователем
управляемой задержки импульса подрыва заряда взрывчатого вещества, размещенными в корпусе отсека боевой части, при этом выход неконтактного датчика цели подключен к исполнительному блоку взрывателя
через формирователь управляемой задержки импульса подрыва заряда взрывчатого вещества, цепь управления которым через преобразователь сигнала соединена с датчиком угла пеленга тепловой головки
самонаведения, а через блок памяти режимов - с бортразъемом для ввода с пускового устройства предстартовых команд управления задержкой импульса подрыва заряда взрывчатого вещества в зависимости от
размеров цели и условий ее перехвата - "вдогон" или "навстречу".

Описание

[1]
Предложение относится к ракетной технике и предназначено для использования в переносных зенитных ракетных комплексах (ПЗРК) для
поражения реактивных, турбовинтовых и винтомоторных пилотируемых и беспилотных летательных аппаратов на встречных и догонных курсах при визуальной видимости цели.

[2]
Известен ПЗРК
"Стингер" (США), предназначенный для перехвата современных и перспективных самолетов и вертолетов фронтовой авиации [1].

[3]
Управляемая ракета комплекса состоит из отсека системы наведения,
отсека боевой части (БЧ), двухрежимного маршевого твердотопливного двигателя, хвостового оперения и стартового ускорителя.

[4]
В отсек системы наведения входит тепловая головка
самонаведения (ГСН), состоящая из координатора цели и электронной аппаратуры, блок рулевого привода и источник питания.

[5]
ГСН осуществляет сопровождение цели по ИК- излучению и выдает
оператору сигналы обнаружения на этапе захвата цели, а также сигналы управления во время полета ракеты. Электронная аппаратура преобразует сигнал рассогласования, поступающий от тепловой ГСН, в
команды управления электроприводом рулей ракеты. Наведение ракеты осуществляется по методу пропорциональной навигации.

[6]
Отсек рулевого привода состоит из электронного модуля и четырех
складывающихся аэродинамических поверхностей, две из которых выполняют функцию рулей. Команды управления электроприводом рулей пересчитываются с учетом положения вращающегося в полете корпуса ракеты
вокруг продольной оси.

[7]
Отсек БЧ содержит заряд ВВ и взрыватель контактного действия. Один из трех режимов задержки подрыва БЧ обеспечивает ее срабатывание внутри конструкции
летательного аппарата, что значительно повышает поражающую способность комплекса. Однако из-за сложности согласования задержек взрывателя с временами прохождения БЧ внутрь конструкции цели в широком
диапазоне условий встречи ракеты и цели вероятность поражения цели существенно снижается. Кроме того, происходит снижение вероятности поражения по малоразмерным целям за счет промахов.

[8]

Известна ракета SATCP ПЗРК " Мистраль" (Франция), содержащая тепловую ГСН с многоэлементным датчиком, осколочно-фугасную БЧ с контактным и лазерным неконтактным датчиками взрывательного устройства,
электронную аппаратуру управления и наведения, электрический рулевой привод, термобатарею, твердотопливную двигательную установку [1]. По сравнению с запускаемой с плеча ракетой "Стингер", ракета
"SATCP" имеет более высокие летно-технические характеристики и, соответственно, большие габаритно-весовые параметры (длина 1,84 м, диаметр 0,09 м, масса 17,6 кг).

[9]
Ракета SATCP благодаря
более чувствительной тепловой ГСН обеспечивает захват самолета с одним реактивным двигателем на расстоянии 6 км и легкого вертолета на расстоянии 4 км независимо от угла обнаружения. БЧ ракеты имеет
массу 3 кг и обеспечивает удовлетворительное поражающее действие при промахе до 1 метра, характерном для ракет с тепловой ГСН. Лазерный неконтактный взрыватель, кроме основного назначения,
используется для предотвращения преждевременного срабатывания при встрече с ложными целями (деревьями, водной поверхностью и т.п.).

[10]
Процесс прицеливания и запуска ракеты SATCP с плеча
практически невозможен. Поэтому ракета запускается не с плеча, а с треножника, который вместе с электронным блоком и прицельным устройством составляет неотъемлемую часть комплекса.

[11]
Все
оборудование ПЗРК "Мистраль" разделено на две упаковки по 20 кг: в одной содержится ракета SATCP в контейнере, а в другой - пусковое устройство с электронным блоком пуска и прицеливания.

[12]
Поэтому расчет комплекса должен состоять из двух человек, что исключает индивидуальность пользования комплексом и ракетой, ограничивает тактику применения ПЗРК, и, как следствие, снижает
вероятность выполнения боевой задачи оснащенного им подразделения.

[13]
Увеличение вероятности поражения воздушной цели достигается за счет увеличения массы взрывчатого вещества БЧ ракеты и
количества поражающих элементов. Однако несогласование при небольших промахах формируемого боевой частью поля поражения с параметрами цели (размерами, условиями встречи и скоростью ее полета) снижает
вероятность поражения, в особенности при стрельбе по высокоманевренным, малоразмерным скоростным целям.

[14]
Известна зенитная управляемая ракета индивидуального пользования 9М39, которая
входит в состав ПЗРК 9К38, находящегося на вооружении армии Российской Федерации [2], и состоит из головного отсека, рулевого отсека, отсека БЧ, двигательной установки и крыльевого блока.

[15]
Головной отсек содержит тепловую ГСН с датчиком угла пеленга цели, выдающим сигнал, пропорциональный углу рассогласования между продольной осью ракеты и оптической осью следящего
координатора, и электронный блок формирования одноканального сигнала управления.

[16]
Двигательная установка ракеты состоит из твердотопливных стартового и двухрежимного маршевого
двигателей.

[17]
В аппаратурном отсеке ракеты размещены рулевой привод с рулями, бортовой источник питания, бортразъем для электрической связи цепей ракеты с пусковой трубой и пусковым
устройством.

[18]
В корпусе отсека осколочно-фугасной БЧ размещен заряд ВВ с детонатором и взрывательное устройство, включающее исполнительный блок с электровоспламенителями, основной
датчик цели в виде импульсновихревого магнитоэлектрического генератора и дублирующего ударного датчика.

[19]
Введение магнитоэлектрического генератора позволяет повысить вероятность
проникновения БЧ в конструкцию цели и, соответственно, вероятность ее поражения.

[20]
В зависимости от условий перехвата цели оператор при пуске ракеты задает предусмотренным на пусковом
устройстве переключателем соответствующий режим наведения ("вдогон" или "навстречу").

[21]
Ракета 9М39 имеет малый вес (10,5 кг) и вместе с пусковой трубой - контейнером и пусковым
устройством транспортируется и запускается (с плеча) одним оператором, т.е. является ракетой индивидуального пользования.

[22]
Однако при стрельбе по малоразмерной, высокоскоростной
маневренной воздушной цели возможны промахи, что снижает вероятность их поражения.

[23]
Техническим результатом использования предложения является повышение вероятности поражения воздушных
целей в широком диапазоне их параметров: размера цели, скорости полета и режима их перехвата ("вдогон" или "навстречу").

[24]
Это достигается тем, что в зенитную управляемую ракету,
содержащую тепловую ГСН с датчиком угла пеленга цели, аппаратурный отсек с рулевым приводом, бортовым источником питания и бортразъемом для электрической связи цепей ракеты с пусковым устройством,
двигательную установку, корпус осколочно-фугасной БЧ с зарядом ВВ, и взрыватель с ударным и вихревым датчиками цели и исполнительным блоком, введены размещенные в корпусе отсека БЧ лазерный
неконтактный датчик цели (НДЦ), блок памяти режимов и формирователь управляемой задержки импульса подрыва заряда ВВ. При этом выход неконтактного датчика цели подключен к исполнительному блоку через
формирователь управляемой задержки, цепь упр…

Цитированные документы

Переносной ЗРК 9К38. ТО и инструкция по эксплуатации.-М.: Воениздат, 1987.

Структурированные цитаты

  • Переносной ЗРК 9К38. ТО и инструкция по эксплуатации.-М.: Воениздат, 1987.

Чертежи

Галерея графических материалов, полученных по документу.

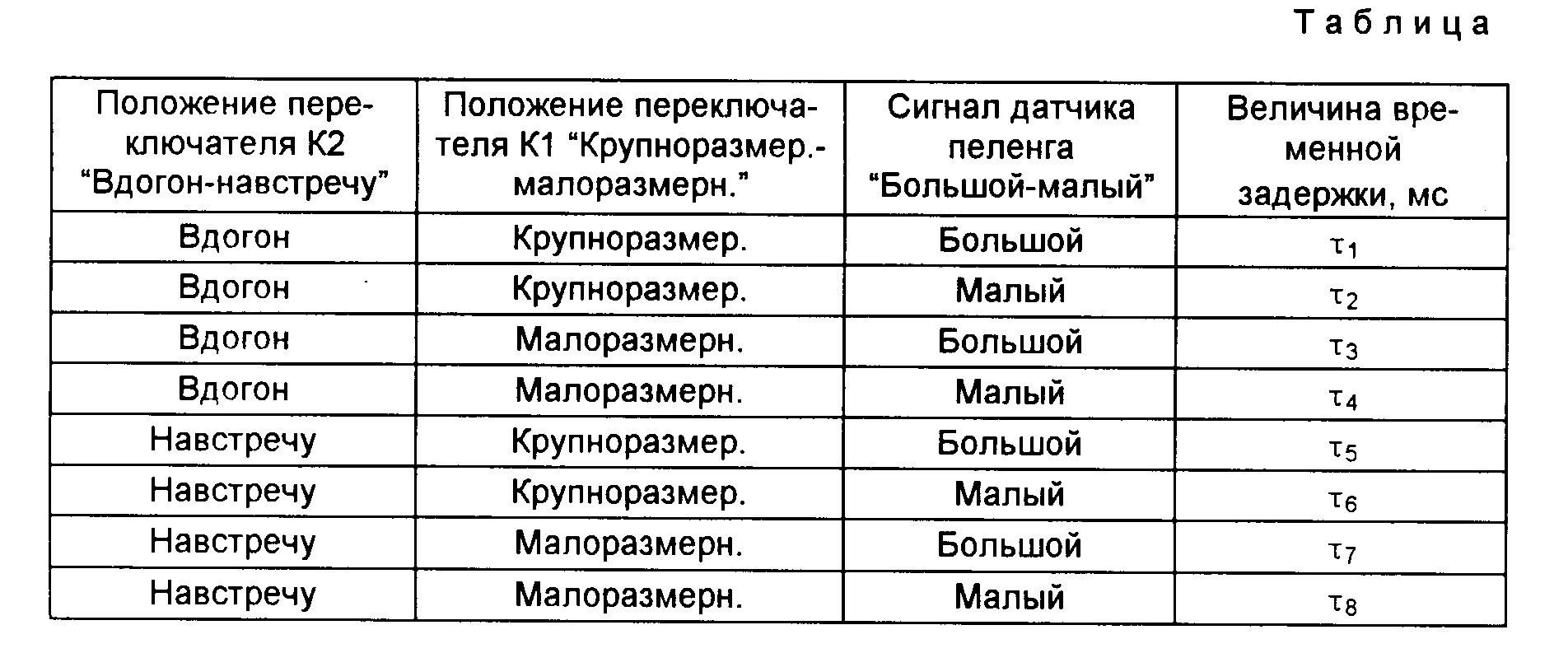

Чертеж 1
Файл: /media/National/RU/C1/1998/05/20/0002111445/00000002.TIF/png
Размер: 161x67

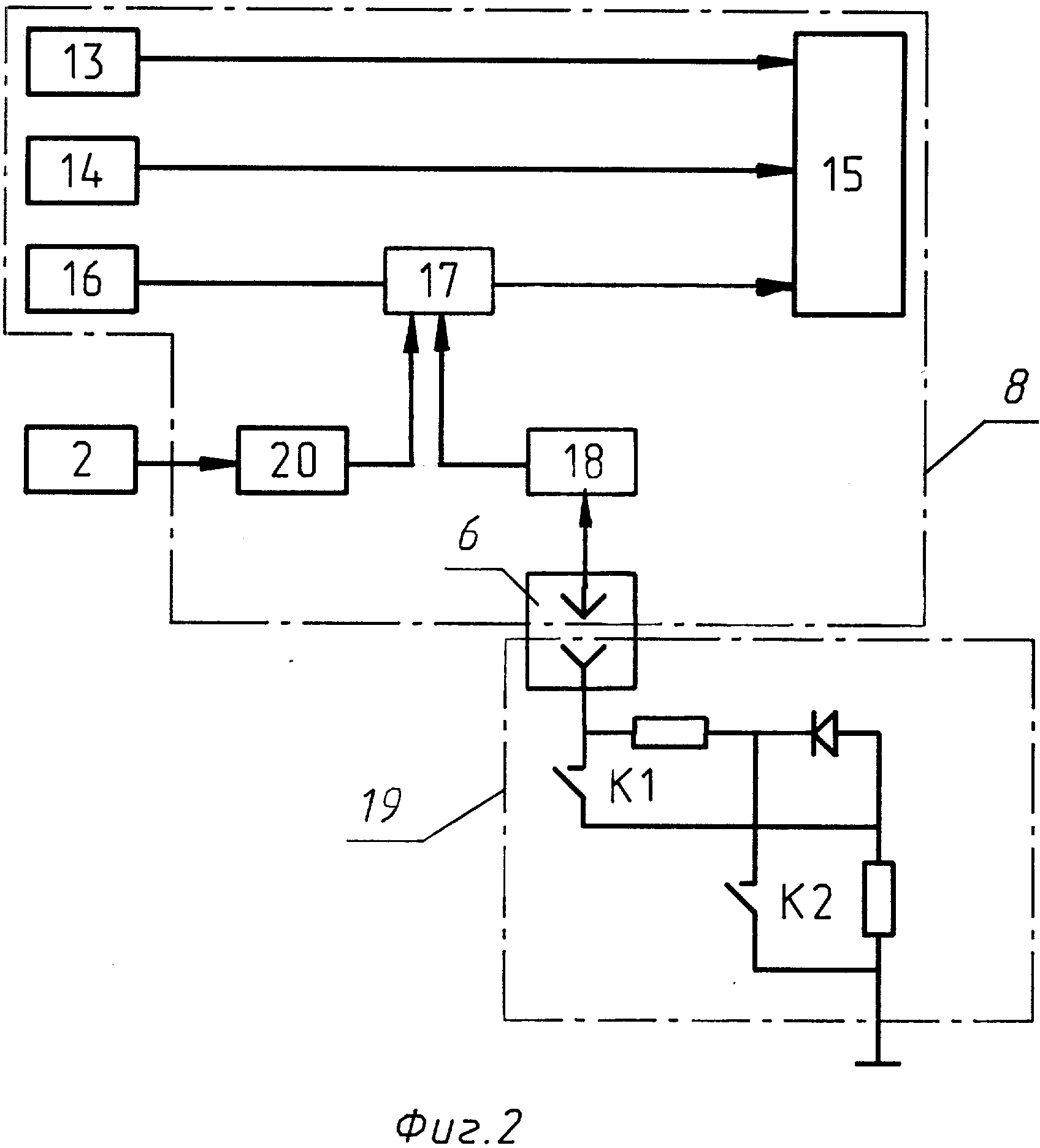

Чертеж 2
