ПУСКОВАЯ УСТАНОВКА ДЛЯ ОРУЖИЯ ТИПА ТОРПЕДЫ

ID RU2318174C1_20080227
Страна RU Номер 2318174 Вид C1 Дата 2008.02.27

Основная информация

Страна публикации
RU
Номер документа
2318174
Вид документа
C1
Дата публикации
2008.02.27
Номер заявки
2006125711/02
Дата подачи заявки
2006.07.17

Классификация

МПК

  • F41F3/08
    Раздел F
    Класс 41
    Подкласс F

CPC / СПК

  • Нет данных

Служебные сведения

Dataset
ru_since_1994
Index
december24_ru

Участники

Заявители

  • Нет данных

Авторы / изобретатели

  • Ширкин Александр Борисович (RU)
  • Потапов Владимир Федорович (RU)
  • Буштуев Олег Федорович (RU)
  • Бородин Василий Максимович (RU)
  • Игнатьев Борис Петрович (RU)

Патентообладатели

  • Открытое акционерное общество "Конструкторское бюро специального машиностроения" (RU)

Реферат

[34]
Изобретение относится к пусковым установкам и может быть использовано при создании ракетно-торпедного вооружения надводных кораблей. Предложена пусковая установка (ПУ),
содержащая основание, поворотную опору (ПО), привод поворота ПО, снабженный самотормозящейся червячной передачей, и электрический контакт цепи управления ПУ. Поворотная опора выполнена с возможностью
установки на ней транспортно-пусковых контейнеров (ТПК) и установлена на основании через опорное устройство, выполненное в виде роликового упорно-радиального подшипника с перекрещивающимися осями
цилиндрических роликов. Привод поворота ПО установлен на основании и содержит две коренные шестерни, находящиеся в зацеплении с зубчатым ободом, смонтированным на ПО. Коренные шестерни кинематически
соединены через дифференциальный механизм в виде планетарной передачи, имеющей эпициклическую шестерню, солнечную шестерню, водило и сателлиты. Изобретение направлено на снижение массогабаритных
показателей ПУ, повышение ее надежности и обеспечение возможности использования многоуровневых модулей ТПК. 6 з.п. ф-лы, 10 ил.

Формула

1. Пусковая установка для оружия типа торпеды, содержащая основание, выполненное с возможностью закрепления на фундаменте корабля, поворотную опору, установленную на упомянутом основании с
возможностью поворота и фиксации в заданных положениях относительно вертикальной оси, привод поворота поворотной опоры, снабженный самотормозящейся червячной передачей, и электрический контакт цепи
управления пусковой установкой, отличающаяся тем, что поворотная опора выполнена с возможностью установки на ней транспортно-пусковых контейнеров и включает опорную раму, которая снабжена элементами
зацепления, выполненными с возможностью взаимодействия с соответствующими ответными элементами зацепления транспортно-пусковых контейнеров, при этом поворотная опора установлена через опорное
устройство, выполненное в виде роликового упорно-радиального подшипника с перекрещивающимися осями цилиндрических роликов, которые заключены в индивидуальные коробчатые сепараторы с упорами с
возможностью свободного скольжения, ролики и упоры выполнены из эластомера, при этом привод поворота поворотной опоры установлен на основании и содержит две коренные шестерни, находящиеся в зацеплении
с зубчатым ободом, смонтированным на поворотной опоре, причем коренные шестерни кинематически соединены через дифференциальный механизм в виде планетарной передачи, имеющей эпициклическую шестерню,
солнечную шестерню, водило и сателлиты, при этом одна из коренных шестерен закреплена на выполненном за одно целое с водилом планетарной передачи валу, ось которого геометрически совмещена с
центральной осью последней, а другая коренная шестерня закреплена на установленном в корпусе планетарной передачи валу, на котором закреплена шестерня, находящаяся в зацеплении с шестерней,
выполненной за одно целое с эпициклической шестерней планетарной передачи, причем электрический контакт цепи управления пусковой установки установлен на упомянутом основании с возможностью
взаимодействия с переустанавливаемыми упорами, которые установлены на поворотной опоре.

2. Пусковая установка по п.1, отличающаяся тем, что она выполнена
с возможностью установки на поворотной опоре транспортно-пусковых контейнеров, объединенных в блок.

3. Пусковая установка по п.2, отличающаяся тем, что
она выполнена с возможностью установки на поворотной опоре транспортно-пусковых контейнеров, объединенных в блок, включающий два ряда разнесенных по высоте транспортно-пусковых
контейнеров.

4. Пусковая установка по п.1, отличающаяся тем, что на концевой части опорной рамы смонтированы электроразъемы электрической связи
корабельной системы управления пуском с транспортно-пусковыми контейнерами, при этом упомянутые электроразъемы закрыты трансформируемым защитным кожухом, выполненным с возможностью частичного
перекрытия концевых частей транспортно-пусковых контейнеров в штатном положении последних на опорной раме.

5. Пусковая установка по п.1, отличающаяся тем,
что переустанавливаемые упоры выполнены в виде пальцев, а поворотная опора выполнена с расположенными по длине дуги окружности отверстиями с возможностью установки в них упомянутых
переустанавливаемых упоров.

6. Пусковая установка по п.1, отличающаяся тем, что поворотная опора выполнена с возможностью обеспечения с наружной стороны
доступа к размещенным внутри упомянутого основания оборудованию и аппаратуре.

7. Пусковая установка по любому из пп.1-6, отличающаяся тем, что она
снабжена съемными талрепами, устанавливаемыми между элементами зацепления, выполненными соответственно на фундаменте корабля и на поворотной опоре.

Описание

[1]
Изобретение относится к пусковым установкам для оружия типа торпеды и может быть использовано при создании образцов ракетно-торпедного вооружения надводных кораблей, в частности при
использовании одно- и многоуровневых модулей (пакетов) транспортно-пусковых контейнеров (ТПК).

[2]
Известны поворотные торпедные аппараты для стрельбы на оба борта или расположенные побортно
(Сычев В.А. Корабельное оружие. - М.: ДОСААФ СССР, - 1984. Забнев А.Ф. Торпедное оружие. - М.: Воениздат, - 1984. - С.43-46). Известные торпедные аппараты несут определенное, относительно небольшое
количество торпед и при пуске торпед требуют жесткой фиксации положения («заштыривания») поворотной части, т.е. пуск торпед возможен на строго определенных углах стрельбы. Кроме того, опорные элементы
торпедных аппаратов имеют достаточно большие массогабаритные показатели.

[3]
Известна ракетно-торпедная пусковая установка, содержащая стрельбовые трубы, платформу, выполненную из двух
отстоящих одна от другой опор, одна из которых - поворотная, опирающаяся на палубу через вертикальный штырь, расположена под носовой оконечностью труб, а в другую - подвижную в горизонтальной
плоскости, расположенную под кормовой частью труб, опирающуюся на неподвижное основание дугообразной формы через катки, вмонтирован горизонтальный вал с жестко закрепленным на нем рычагом, шарнирно
связанным с подпружиненным стопором, вертикально установленным в подвижной опоре и сопрягающимся в опущенном положении с гнездами на неподвижном основании на углах поворота пусковой установки,
соответствующих положениям стрельбы и "по-походному", и снабженным кулачком, взаимодействующим с роликом электрического контакта цепи стрельбы (RU 2140051 С1, F41F 3/00, 3/08, 1999).

[4]

Однако известная ракетно-торпедная пусковая установка обеспечивает возможность использования относительно небольшого количества стрельбовых (пусковых) труб, расположенных на одном уровне, и не
предполагает размещения на пусковой установке (ПУ) транспортно-пусковых контейнеров (ТПК), объединенных в блок (пакет).

[5]
Наиболее близкой по совокупности существенных признаков с
заявляемым изобретением является пусковая установка для оружия типа торпеды (трехтрубный торпедный аппарат), содержащая основание, выполненное с возможностью закрепления на фундаменте корабля,
поворотную опору (платформу), установленную на упомянутом основании с возможностью поворота и фиксации в заданных положениях относительно вертикальной оси, привод поворота поворотной опоры, снабженный
самотормозящейся червячной передачей, фиксирующей поворотную опору в положениях «по-походному», «загрузки» и «боевом», и электрический контакт цепи управления пусковой установкой (торпедным аппаратом),
установленный на поворотной опоре (платформе), позволяющий производить выстрел только при угле стрельбы (Описание трехтрубного торпедного аппарата ТТА-53-57бис, - М.: Воениздат, 1964).

[6]

Однако известная пусковая установка для оружия типа торпеды является достаточно сложной и громоздкой. Кроме того, известная установка рассчитана на размещение ограниченного количества пусковых
(стрельбовых) труб, а привод поворота поворотной платформы без «заштыривания» (без жесткой фиксации положения) последней не может воспринимать опрокидывающие и разворачивающие моменты при основной
работе (при стрельбе в «боевом» положении), т.е. привод ПУ имеет достаточно низкую нагрузочную способность.

[7]
Задачей, решаемой изобретением, является создание достаточно простой пусковой
установки для оружия типа торпеды, обеспечивающей возможность снижения массогабаритных показателей пусковой установки, приспособляемость к одно- и многоуровневым модулям (пакетам) транспортно-пусковых
контейнеров и возможность упрощения обращения с ПУ при ее техническом обслуживании.

[8]
Указанная задача решается благодаря тому, что в пусковой установке для оружия типа торпеды, содержащей
основание, выполненное с возможностью закрепления на фундаменте корабля, поворотную опору, установленную на упомянутом основании с возможностью поворота и фиксации в заданных положениях относительно
вертикальной оси, привод поворота поворотной опоры, снабженный самотормозящейся червячной передачей, и электрический контакт цепи управления пусковой установкой, согласно изобретению поворотная опора
выполнена с возможностью установки на ней транспортно-пусковых контейнеров и включает опорную раму, которая снабжена элементами зацепления, выполненными с возможностью взаимодействия с
соответствующими ответными элементами зацепления транспортно-пусковых контейнеров. Поворотная опора установлена через опорное устройство, выполненное в виде роликового упорно-радиального подшипника с
перекрещивающимися осями цилиндрических роликов, которые заключены в индивидуальные коробчатые сепараторы с упорами с возможностью свободного скольжения. Ролики и упоры выполнены из эластомера. Привод
поворота поворотной опоры установлен на основании и содержит две коренные шестерни, находящиеся в зацеплении с зубчатым ободом, смонтированным на поворотной опоре. Коренные шестерни кинематически
соединены через дифференциальный механизм в виде планетарной передачи, имеющей эпициклическую шестерню, солнечную шестерню, водило и сателлиты. Одна из коренных шестерен закреплена на выполненном за
одно целое с водилом планетарной передачи валу, ось которого геометрически совмещена с центральной осью последней. Другая коренная шестерня закреплена на установленном в корпусе планетарной передачи
валу, на котором закреплена шестерня, находящаяся в зацеплении с шестерней, выполненной за одно целое с эпициклической шестерней планетарной передачи. Электрический контакт цепи управления пусковой
установки установлен на упомянутом основании с возможностью взаимодействия с переустанавливаемыми упорами, которые установлены на поворотной опоре.

[9]
Вместе с этим пусковая установка
выполнена с возможностью установки на поворотной опоре транспортно-пусковых контейнеров, объединенных в блок.

[10]
Кроме того, пусковая установка выполнена с возможностью установки на
поворотной опоре транспортно-пусковых контейнеров, объединенных в блок, включающий два ряда разнесенных по высоте транспортно-пусковых контейнеров.

[11]
На концевой части опорной рамы
смонтированы электроразъемы электрической связи корабельной системы управления пуском с транспортно-пусковыми контейнерами. Упомянутые электроразъемы закрыты трансформируемым защитным кожухом,
выполненным с возможностью частичного перекрытия концевых частей транспортно-пусковых контейнеров в штатном положении последних на опорной раме.

[12]
Переустанавливаемые упоры выполнены в
виде пальцев, а поворотная опора выполнена с расположенными по длине дуги окружности отверстиями с возможностью установки в них упомянутых переустанавливаемых упоров.

[13]
Кроме того,
поворотная опора выполнена с возможностью обеспечения с наружной стороны доступа к размещенным внутри упомянутого основания оборудованию и аппаратуре.

[14]
Вместе с этим пусковая установка
снабжена съемными талрепами, устанавл…

Цитированные документы

Описание трехтрубного торпедного аппарата ТТА-53-57бис. - М.: Воениздат, 1964. RU 2140051 C1, 20.10.1999. GB 471809 A, 09.09.1937. GB 248056 A, 24.02.1926. US 2272727 A, 10.02.1942.

Структурированные цитаты

Чертежи

Галерея графических материалов, полученных по документу.

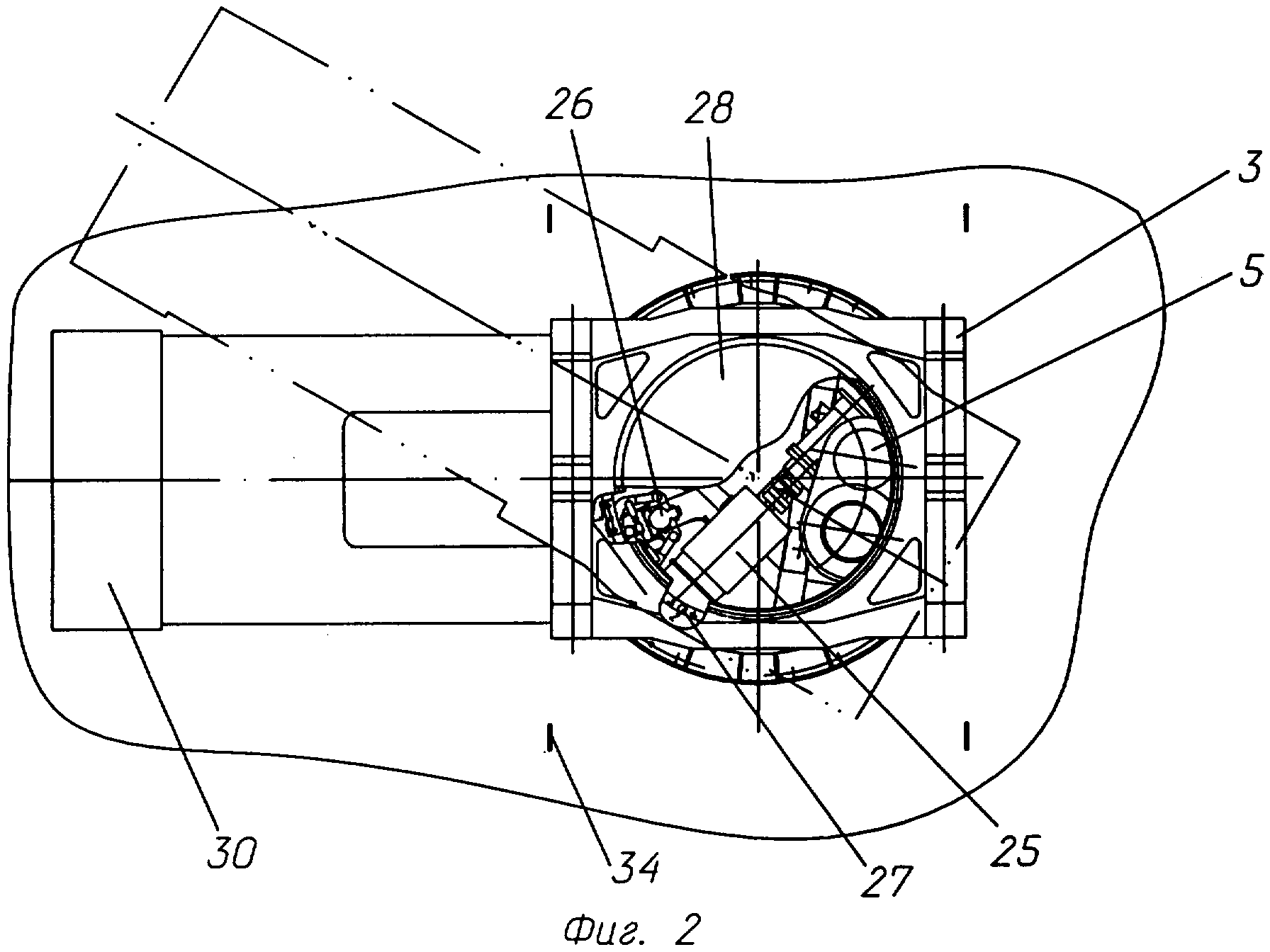

Чертеж 1
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000002.TIF/png
Размер: 151x113

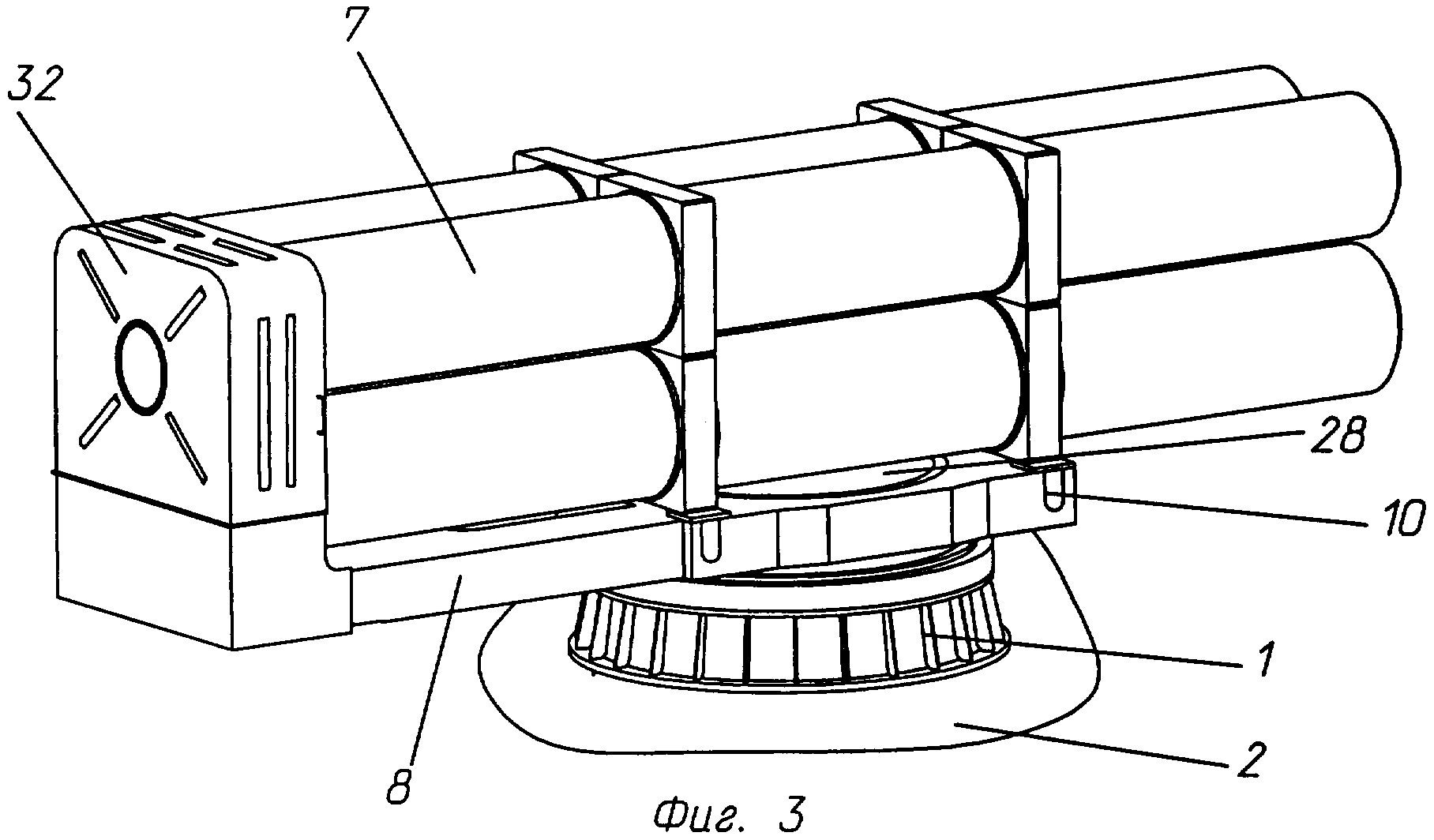

Чертеж 2
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000003.TIF/png
Размер: 153x90

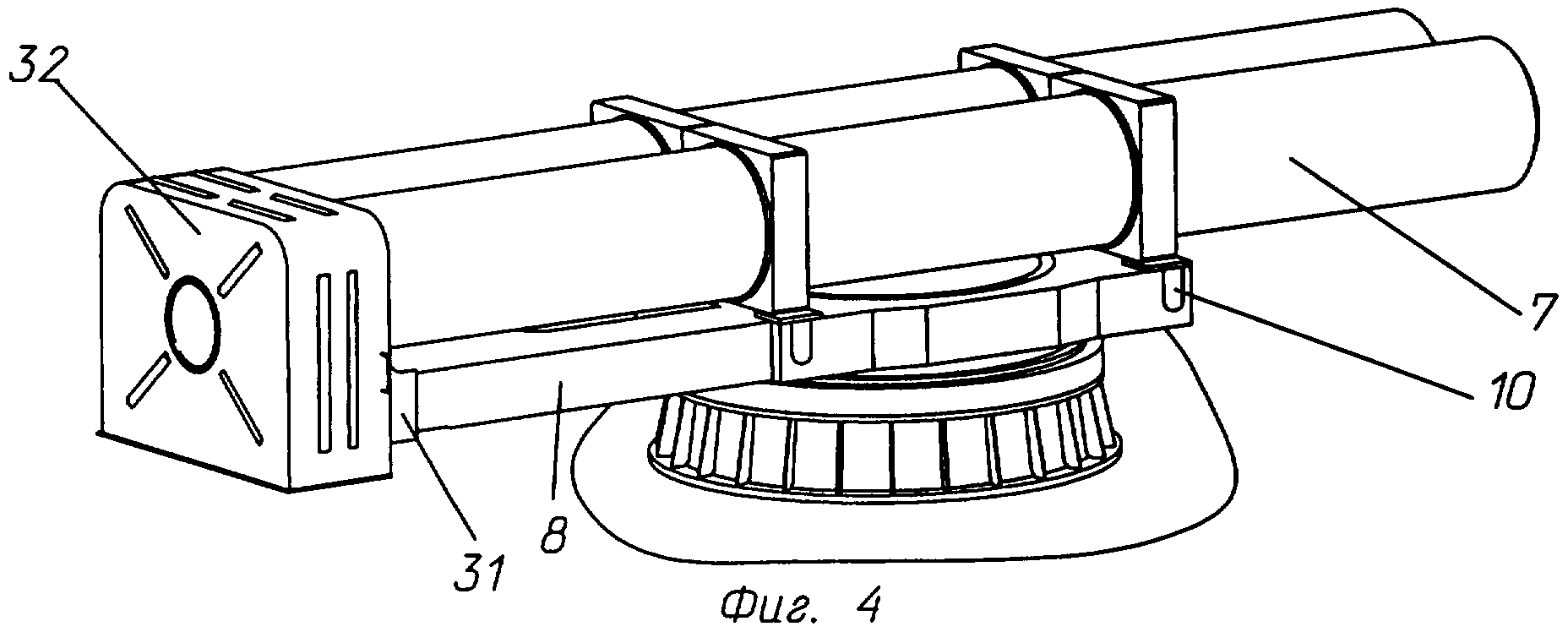

Чертеж 3
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000004.TIF/png
Размер: 157x63

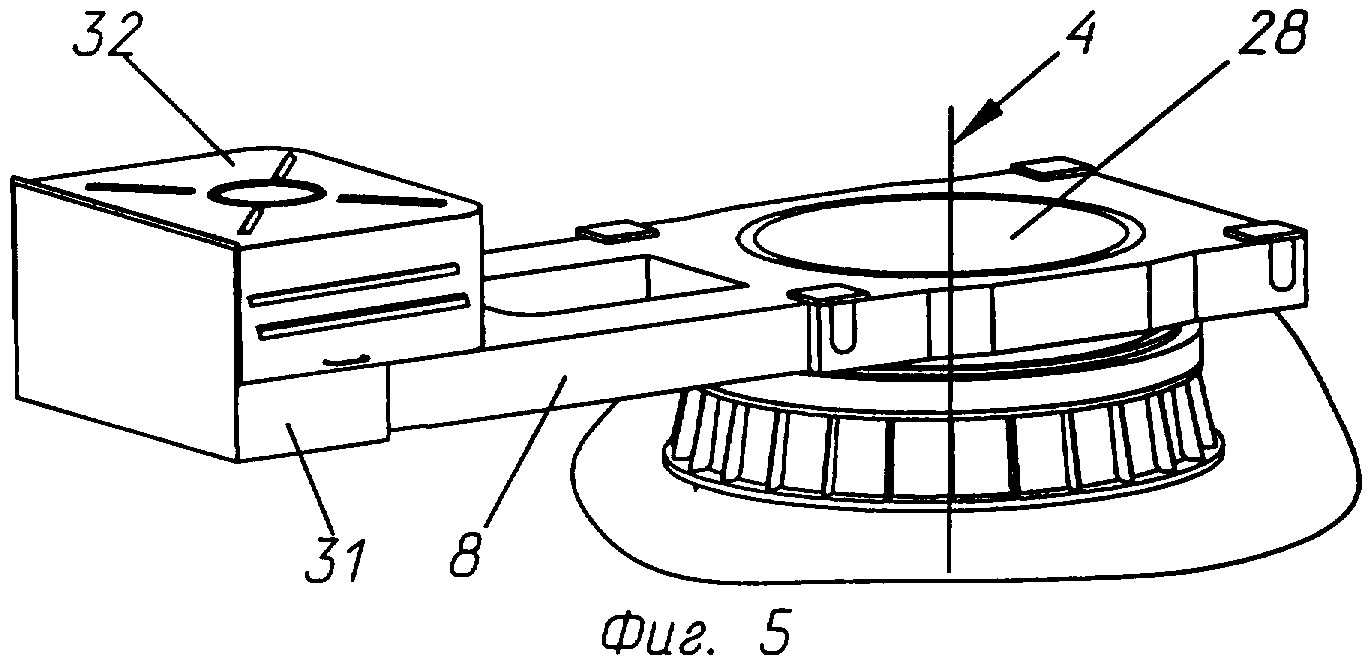

Чертеж 4
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000005.TIF/png
Размер: 116x56
Чертеж 5
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000006.TIF/png
Размер: 59x81
Чертеж 6
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000007.TIF/png
Размер: 70x86

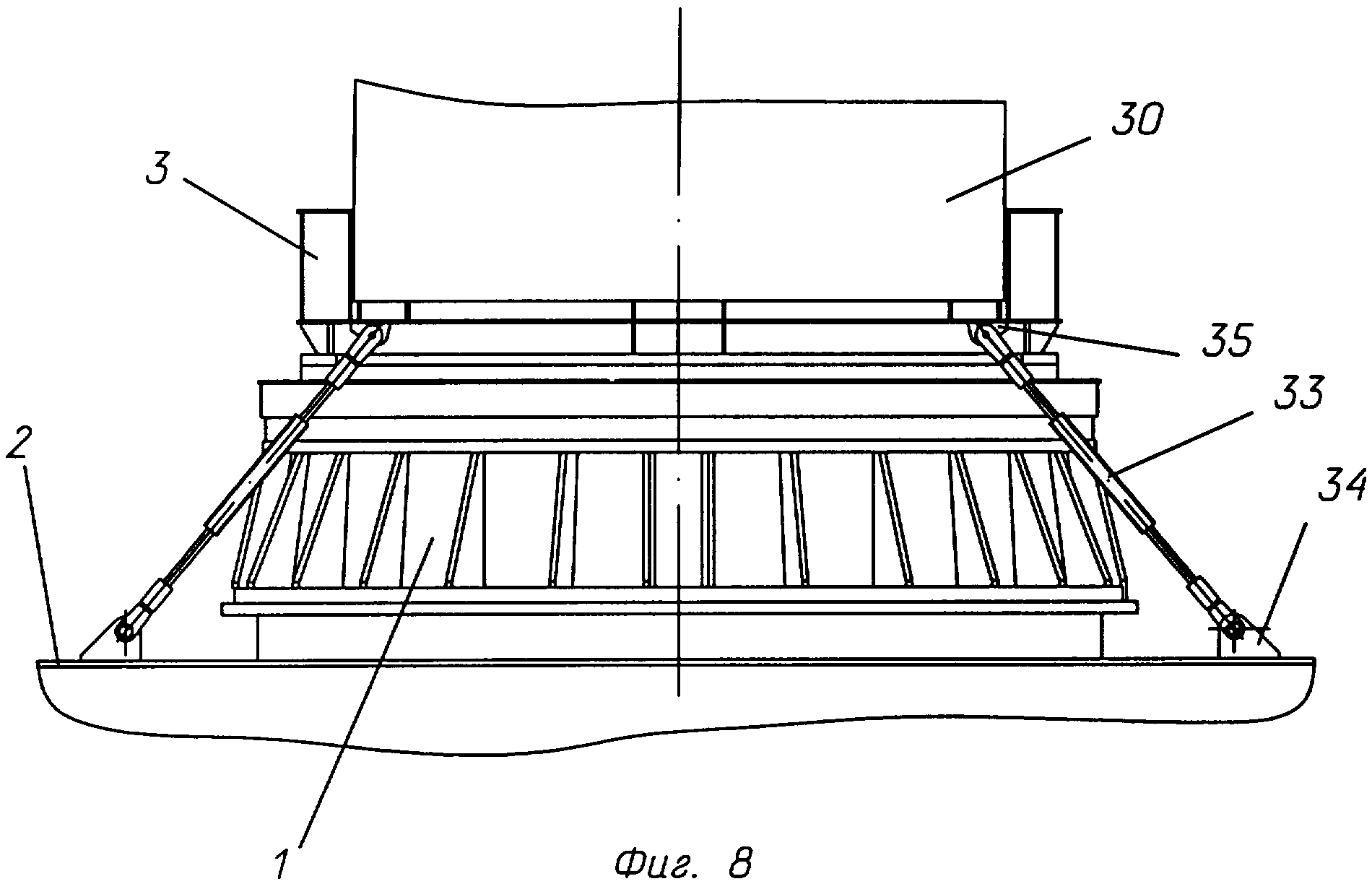

Чертеж 7
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000008.TIF/png
Размер: 160x103

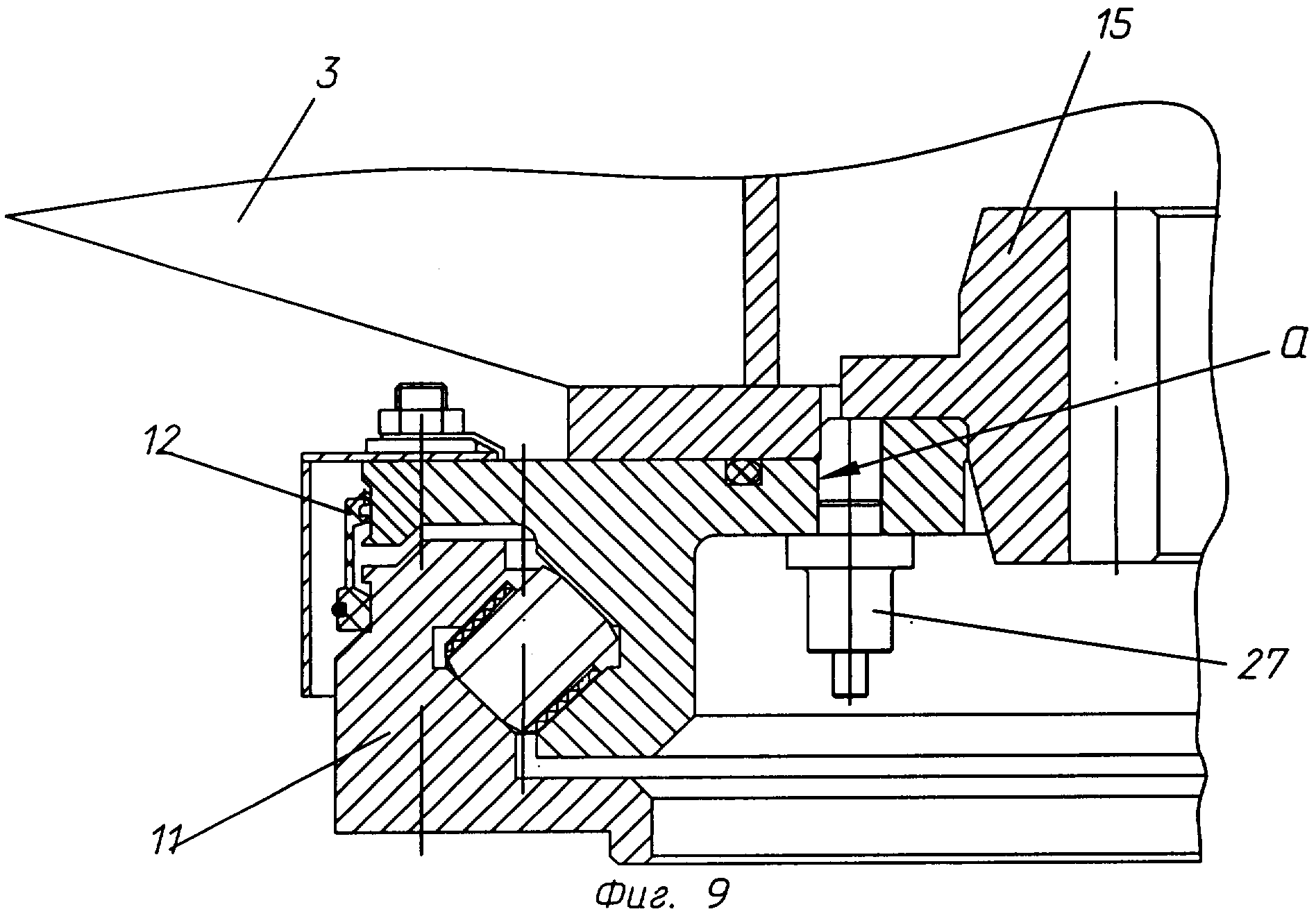

Чертеж 8
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000009.TIF/png
Размер: 160x111

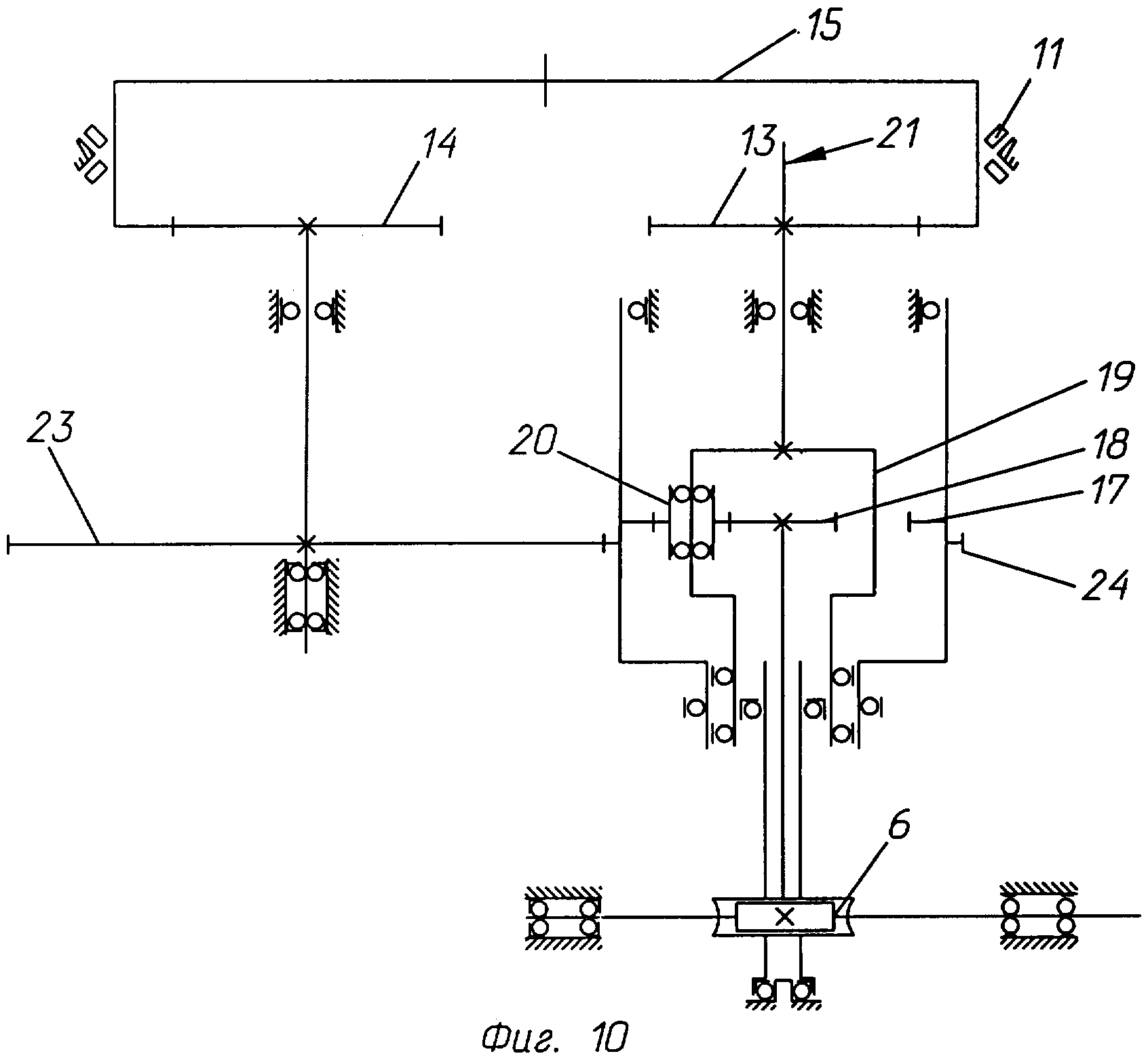

Чертеж 9
Файл: /media/National/RU/C1/2008/02/27/0002318174/00000010.TIF/png
Размер: 143x132
