ПРОТИВОРАКЕТНАЯ РАКЕТА

[41]
Изобретение относится к средствам обороны. Технический результат - повышение эффективности борьбы с атакующей ракетой.
Противоракетная ракета для предотвращения удара по цели приближающейся атакующей ракеты не требует соударения противоракетной ракеты с атакующей ракетой. Приближающаяся атакующая ракета снабжена
системой наведения и управления, предназначенной для приема энергии наведения от внешнего излучателя для наведения атакующей ракеты на цель. Противоракетная ракета содержит корпус, содержащий
контейнер, и экранные средства, содержащиеся в контейнере и предназначенные для выброса из контейнера вблизи атакующей ракеты. Экранные средства предназначены для изменения количества энергии
наведения, принимаемой системой управления и наведения, и приведения в результате этого системы наведения и управления в состояние неспособности наводить атакующую ракету на цель. Выбрасывающее
устройство предназначено для выброса экранных средств вблизи атакующей ракеты. 6 з.п. ф-лы, 12 ил.

1. Противоракетная ракета для эффективного выведения из строя системы наведения и управления приближающейся атакующей управляемой

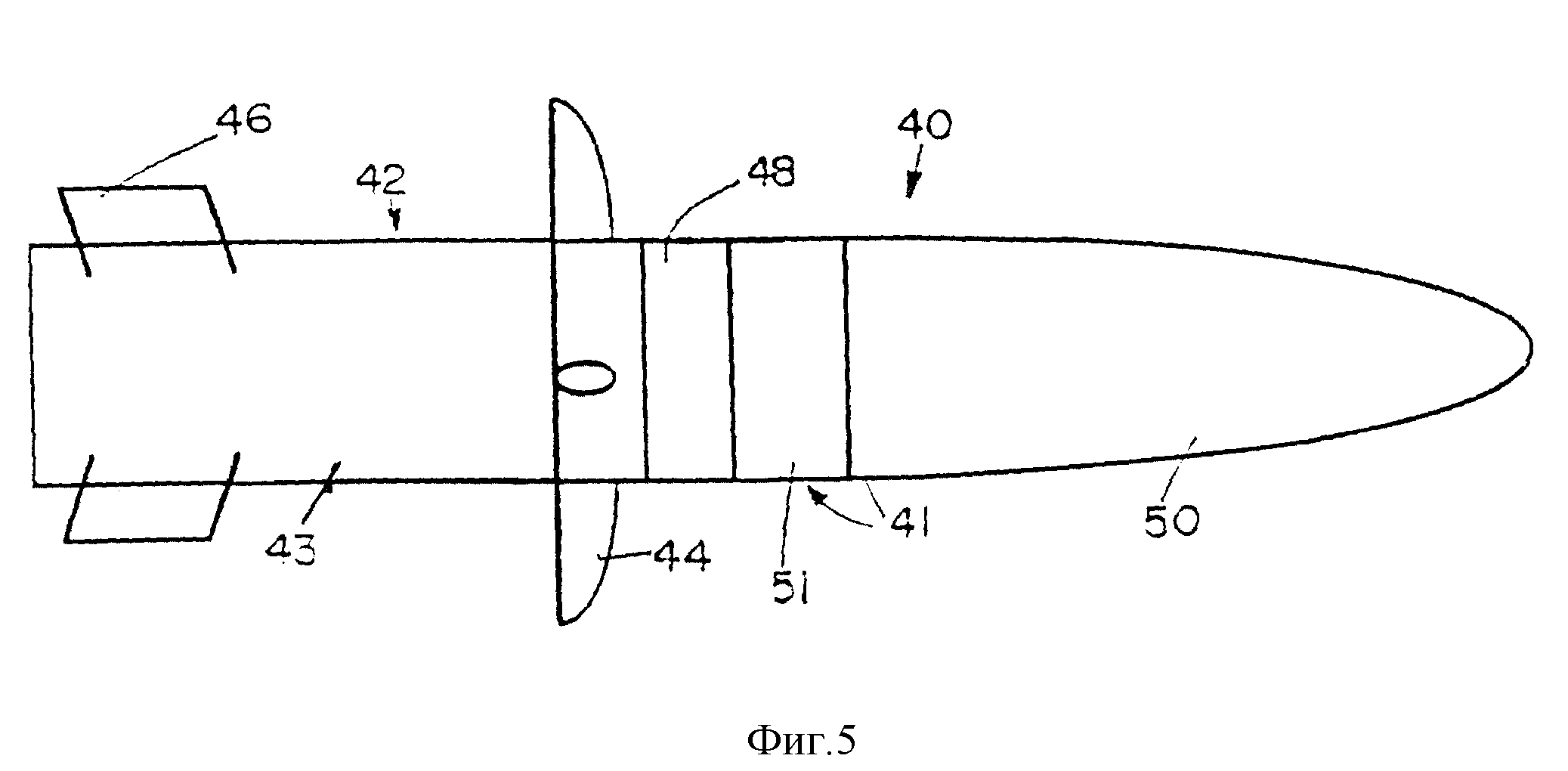

ракеты противника без соударения противоракеты с ракетой противника, содержащая корпус с отсеком, отличающаяся тем, что в качестве отсека использован контейнерный отсек, в котором заключены экранные
средства для выведения из строя системы наведения и управления ракеты противника и средства выбрасывания экранных средств из контейнерного отсека в месте, удаленном от ракеты противника, около

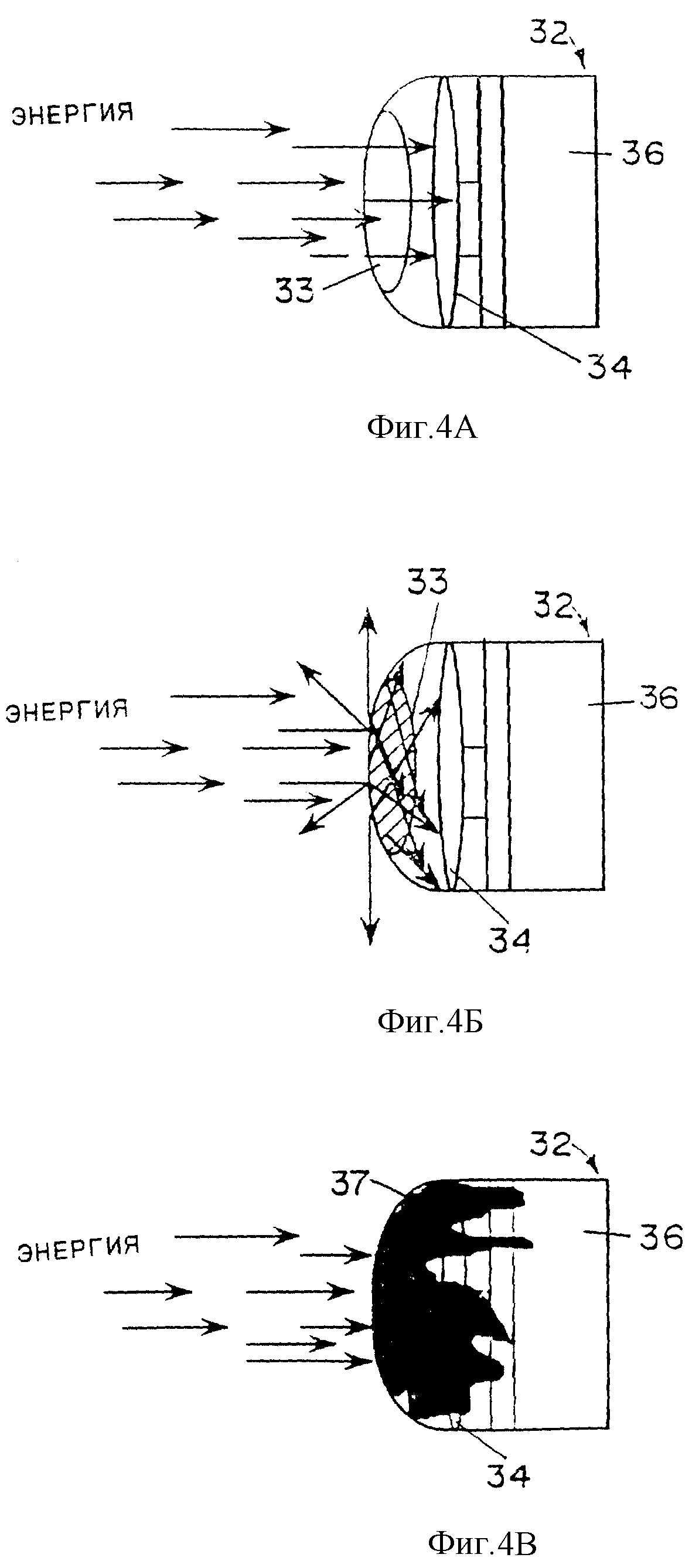

траектории полета ракеты противника, при этом экранные средства содержат ослепляющий материал для изменения при выбрасывании из контейнерного отсека проницаемости окна головки самонаведения ракеты
противника, препятствующий попаданию в головку самонаведения и достижению системы наведения и управления поступающей энергии, характеризующей цель для ракеты противника, содержащий вещество,
обладающее сильной способностью к прилипанию для прилипания к входному отверстию или окну головки самонаведения ракеты противника при нахождении ее в полете и препятствующее попаданию в это окно или
головку самонаведения и достижению системы наведения и управления поступающей энергии, характеризующей цель для ракеты противника, и/или высвобождению энергии через окно головки самонаведения для
перегрузки системы наведения и управления, или абразив, вызывающий растрескивание, раскалывание или пробивание окна головки самонаведения для предотвращения поступления энергии, характеризующей цель
для ракеты противника, в окно головки самонаведения, и/или средства, вызывающие короткое замыкание и предназначенные для прилипания к внешним проводникам, тянущимся за ракетой противника и
составляющим часть ее системы наведения и управления, для осуществления короткого замыкания этих проводников.

2. Противоракетная ракета по п.1, отличающаяся тем, что
ослепляющий материал выполнен в виде тонких волокон или полосок, которые при столкновении с головкой самонаведения прилипают к ней.

3. Противоракетная ракета по п.1 или 2,
отличающаяся тем, что средства выбрасывания содержат приспособление для разрыва по меньшей мере части контейнерного отсека ракеты для выпуска экранных средств в атмосферу, в контейнерном отсеке
размещены средства создания давления для обеспечения воздействия на экранные средства для выпуска их из контейнерного отсека ракеты, а в части контейнерного отсека, выполненной с возможностью разрыва,
выполнены расположенные по ее периферии отверстия с крышками, установленными с возможностью разрыва для освобождения экранных средств.

4. Противоракетная ракета по любому из
пп.1 - 3, отличающаяся тем, что средства создания короткого замыкания содержат по меньшей мере одну полоску из липкого материала, на которой размещены электрические проводники.

5. Противоракетная ракета по любому из пп.1 - 4, отличающаяся тем, что ослепляющий материал содержит двуокись кремния, находящуюся в контейнере и предназначенную для выбрасывания из него вблизи
ракеты противника для изменения физических свойств входного отверстия или окна головки самонаведения, при изменении которых пропускаемой через него энергии, характеризующей цель для ракеты противника,
недостаточно для оперативной работы системы наведения и управления, в результате чего головка самонаведения приводится в состояние неспособности наведения ракеты противника на цель.

6. Противоракетная ракета по любому из пп.1 - 5, отличающаяся тем, что ослепляющий материал содержит вещество, обладающее свойством устойчивого свечения перед контактом с ракетой
противника и во время него для изменения физических свойств входного отверстия или окна головки самонаведения, при изменении которых пропускаемой через него энергии, характеризующей цель для ракеты
противника, недостаточно для оперативной работы системы наведения и управления, в результате чего головка самонаведения приводится в состояние неспособности наведения ракеты противника на
цель.

7. Противоракетная ракета по п.6, отличающаяся тем, что в качестве ослепляющего материала использовано вещество с возможностью свечения за счет горения
вещества.

[1]
Изобретение в целом относится к противоракетным ракетам и в особенности к таким ракетам, которые имеют средства приведения блоков наведения приближающейся высокоточной
атакующей ракеты, управляемой головкой самонаведения, в состояние неспособности наведения на цель приближающейся атакующей ракеты без соударения с ней противоракеты.

[2]
После Второй
мировой войны достижения техники позволили создать высокоточные боеприпасы, управляемые головкой самонаведения (ВБУГС), которые во время полета к намеченной цели активно наводятся и в результате этого
имеют высокую вероятность поражения. Высокая вероятность поражения и сравнительно низкая стоимость, особенно в сравнении с потенциальной целью, делают их экономически эффективными системами
вооружения. Высокая вероятность поражения, совершенство, доступная технология производства, сравнительно умеренная цена и высокая боеготовность привели к распространению ВБУГС. Разнообразные системы
такого рода выпускаются и продаются многими компаниями и странами. По мере устаревания ВБУГС прежних выпусков и замены их более совершенными системами, эти устаревшие боеприпасы с обширного вторичного
рынка попадают в менее обеспеченные страны и организации. Это распространение повысило опасность, создаваемую данным оружием как для воюющих, так и для невоюющих сторон, особенно в случае получения
этих боеприпасов фанатическими или террористическими странами и/или организациями.

[3]
Высокоточным боеприпасом, управляемым головкой самонаведения, является любой боеприпас, свободно
падающий или приводимый в движение двигателем, который может наводиться на цель с помощью бортовой головки самонаведения и системы управления. Рассматриваемые здесь ВБУГС управляются автономно, т.е.
имеют бортовую или встроенную головку самонаведения и достаточно совершенную электронику для распознавания цели по силуэту, излучению/отражению энергии, сравнению с эталоном или другим способом, или
управляются дистанционно, но управляющее устройство получает информацию о цели через находящуюся на боеприпасе головку самонаведения. ВБУГС отличаются высокой вероятностью поражения и чрезвычайной
смертоносностью. ВБУГС является основной угрозой во всех боях, наземных, воздушных или морских. Переносные противосамолетные ракеты, управляемые головкой самонаведения, потенциально являются
значительной угрозой для гражданской авиации со стороны террористов.

[4]
Стратегия обороны для противодействия ВБУГС так же многообразна, как и вероятные цели этих боеприпасов. Очевидным
способом обороны является маскировка или предотвращение обнаружения. Маскировку осуществляют посредством красок, которые изменяют визуальные или энергетические характеристики отражения/излучения
потенциальных целей или с помощью сетей или материалов, которые физически экранируют цель. Дополнительные средства обороны включают ложные цели, маскировочные завесы, уничтожение и маневрирование. С
помощью ложных целей пытаются изменить траекторию полета высокоточного управляемого боеприпаса так, чтобы он промахнулся мимо цели (хорошими примерами являются тепловые ловушки и дипольные
отражатели). Маскировочные завесы (дым) скрывают цель за распределенным аэрозольным материалом, состоящим из частиц, через который невозможно идентифицировать цель, а уничтожение высокоточного
управляемого оружия пытаются осуществлять физически с помощью взрыва или удара (что малоэффективно из-за небольших размеров, высокой скорости и непродолжительного времени полета), или путем выведения
из строя головки самонаведения направленным энергетическим воздействием, обычно с использованием лазера, в результате чего ракета становится неспособна следить за намеченной целью. Дополнительно может
быть применено маневрирование, если цель способна выполнять такие изменения направления или положения, которые превосходят возможности слежения головок самонаведения или возможности системы управления
полетом по осуществлению коррекции для обеспечения попадания. Другие описанные методы имеют различную степень успешности против различных типов высокоточных управляемых боеприпасов. Ни один из них не
является идеальным, ни один не работает против любой угрозы, и ни один в отдельности или в сочетании с другими не способен с высокой гарантией ликвидировать угрозу ВБУГС.

[5]
ВБУГС имеют
ряд общих системных компонентов. Все они как минимум обладают головкой самонаведения, системой командного управления, системой наведения, системой маневрирования (управления полетом) и боеголовкой.
Таким образом, высокоточные управляемые боеприпасы включают широкую номенклатуру от артиллерийских снарядов и свободно падающих бомб, оснащенных головкой самонаведения и механизмом управления полетом,
до оснащенных автономной системой наведения противотанковых, противосамолетных или противокорабельных ракет на самоходной пусковой установке. Анализ этих систем показывает, что общими узлами являются
головка самонаведения, система командного управления, средства управления полетом и боеголовка. Как правило, боеголовки являются довольно стабильными блоками, которые должны детонировать от
специального воспламеняющего импульса, создаваемого специальным механизмом. Чрезвычайно трудно вызвать преждевременную детонацию боеголовки. Средства управления полетом - это механические
приспособления или газовые реактивные струи, управляемые различными способами в зависимости от вида боеприпаса. Это прочные механизмы, которые нелегко разрушить внешним воздействием. Система
командного управления - бортовая или дистанционная система, соединенная кабелем с пусковой установкой. Из-за большого разнообразия возможных источников подачи команд практически невозможно создание
единого механизма, способного поразить системы наведения нескольких или всех типов. Практически все высокоточные управляемые боеприпасы содержат головку самонаведения, куда поступает информация,
передаваемая затем в бортовую или в дистанционную систему наведения. Головка самонаведения высокоточного управляемого боеприпаса может быть предназначена для работы в любой области или любых областях
энергетического спектра, однако общим является то, что все головки самонаведения должны получать энергию для слежения за намеченной целью. Приемник энергии головки самонаведения - это тонкий,
чувствительный механизм, всегда защищенный путем размещения его за окном (обтекателем, головным конусом, защитным стеклом и т.д.), которое является прозрачным для энергии заданной частоты. Прерывание,
уменьшение интенсивности, прекращение или превышение заданного уровня поступления энергии в головку самонаведения эффективно ослепляет ВБУГС. Вероятность попадания ослепленного ВБУГС в заданную цель
уменьшается в зависимости от расстояния до цели, на котором боеприпас ослеплен, динамики атмосферы, в которой он движется, алгоритмов управления траекторией полета, а также способности намеченной цели
маневрировать и изменять свое положение.

[6]
Защита от ВБУГС может быть осуществлена путем ослепления головки самонаведения приближающейся ракеты или лишения (уменьшения) ее …

Николаев М.Н. Ракета против ракеты. - М.: Воениздат, 1963, с. 159-161. RU 2034444, С1, 10.05.1995. FR 2635381, А1, 16.02.1990. DE 39039096, А1, 09.08.1990. DE 4115384, А1, 12.11.1992. EP 0568436, А1, 03.11.1993.
