Изобретение относится к области военной техники, в частности, к зенитным ракетным комплексам противовоздушной обороны.
[2]
Известен зенитно-ракетный комплекс (ЗРК)
9К33М2 (Техническое описание БА1.640.009 ТО), в котором боевая машина (БМ) "Система для наведения и пуска ракет" 9А33БМ2 (авторское свидетельство N 79789, кл. F 43 F 3/00, 1972) помимо
радиолокационных средств имеет в своем составе ракеты в контейнерах.
[3]
Для загрузки (разгрузки) ракетами БМ 9А33БМ2 используется специальная транспортно-заряжающая машина (ТЗМ) 9Т217,
оснащенная грузоподъемым устройством.
[4]
Однако БМ 9А33БМ2 не имеет в своем составе устройства, обеспечивающего самозагрузку (разгрузку) ракетами.
[5]
Из известных технических
решений наиболее близким (прототипом) является боевая машина 9А331 зенитного ракетного комплекса 9К331 (техническое описание БА1.640.020 ТО). В БМ 9А331 (авторское свидетельство N 302962, кл. F 41 F
3/00, 1985), помимо радиолокационных средств имеется пусковая шахта, в которой вертикально расположены ракеты в контейнерах. Для загрузки (разгрузки) БМ 9А331 ракетами в составе ЗРК 9К331 имеется
специальная транспортно-заряжающая машина 9Т244, оснащенная гидравлическим краном и переносным загрузочным устройством.
[6]
Гидрокраном загрузочное устройство поднимается и опускается на
контейнер с ракетами, который необходимо загрузить в шахту БМ. Контейнер захватывается загрузочным устройством и гидрокраном переносится на БМ, где загрузочное устройство жестко стыкуется с БМ.
Гидрокран отсоединяется от загрузочного устройства и отводится в сторону. С помощью загрузочного устройства производится опускание (заряжание) контейнера с ракетами в шахту БМ.
[7]
После
заряжения к загрузочному устройству вновь подсоединяется стрела гидрокрана, загрузочное устройство отстыковывается от БМ и переносится на ТЗМ.
[8]
Недостатком БМ 9А331 является то, что она
не может зарядить себя ракетами и что для этой цели она использует специальную ТЗМ 9Т244.
[9]
Таким образом, задачей, решаемой данными изобретением, является построение самозагружающейся
ракетами БМ за счет включения в ее состав загрузочно-разгрузочного устройства, не препятствующего выполнению боевой работы БМ.
[10]
Это достигается тем, что в БМ, содержащей пусковую шахту
с вертикально размещенными в ней ракетами, дополнительно введено загрузочно-разгрузочное устройство, размещенное над входным отверстием пусковой шихты, конструктивные элементы которого в нерабочем
состоянии располагаются вокруг входного отверстия шахты и не препятствуют старту ракет.
[11]
Загрузочно-разгрузочное устройство содержит установленную на шарнирах П-образную грузовую раму
с
телескопическими боковыми стойками, на верхней балке которой установлено подъемное устройство с возможностью перемещения вдоль балки, а также содержит два механизма изменения наклона грузовой рамы,
соединенных шарнирами с боковыми стойками рамы с возможностью отклонения грузовой рамы с подъемным устройством за пределы борта БМ для приема ракет.
[12]
Сравнение с техническими решениями,
известным из опубликованных источников информации, показывает, что заявляемое технические решения обладает новизной и имеет изобретательский уровень.
[13]
Детальная проработка заявляемого
технического решения доказала его осуществимость, что подтверждено также проверкой на макете.
[14]
На фиг. 1 изображен вид со стороны борта на самозагружающуюся ракетами БМ с вертикальным
расположением ракет в шахте.
[15]

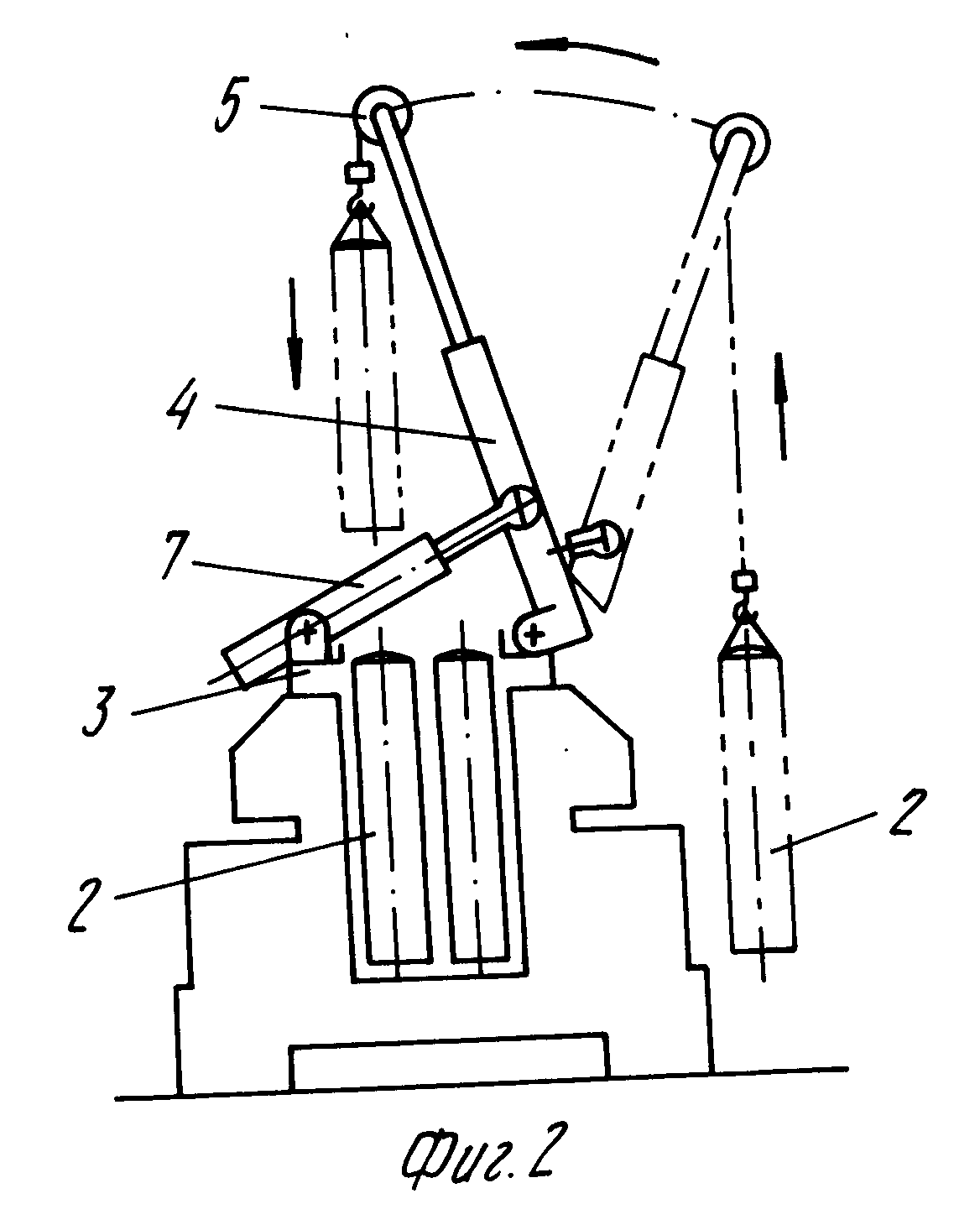

На фиг. 2 изображен вид спереди на самозагружающуюся ракетами БМ и порядок работы загрузочно-разгрузочного устройства,
где 1 боевая машина,
2 ракеты в контейнерах (или без),
3 пусковая шахта,
4 грузовая рама,
5 подъемное устройство,
6 шарнир крепления грузовой рамы,
7 механизм наклона
рамы,
8 шарнир механизма наклона рамы,
9 шарнир крепления механизма наклона рамы.
[16]
Заявляемое устройство содержит боевую машину 1 зенитного ракетного комплекса с
вертикальным расположением ракет 2 в пусковой шахте 3, на которой смонтировано загрузочно-разгрузочное устройство для самозагрузки БМ ракетами, содержащее П-образную грузовую раму 4, на верхней балке
которой установлено подъемное устройство 5. Подъемное устройство 5 может передвигаться вдоль верхней балки грузовой рамы 4. Боковые стойки грузовой рамы 4 телескопические, позволяющие раздвигать раму
в рабочем положении и сдвигать в нерабочем положении. Грузовая рама 4 установлена на шарнирах 6, закрепленных на корпусе шахты 3. Грузовая рама 4 снабжена двумя механизмами 7 наклона рамы (например,
типа винт-гайка), закрепленными шарнирами 8 на боковых стойках рамы и шарнирами 9 на корпусе пусковой шахты 3.
[17]
В сложенном нерабочем (походном) состоянии конструктивные элементы
загрузочно-разгрузочного устройства расположены вокруг входного проема пусковой шахты 3 и не препятствуют старту ракет из шахты.
[18]
Заявляемое устройство работает следующим образом:
1. Приведение устройства из походного в рабочее состояние:
боковые телескопические стойки грузовой рамы 4 в горизонтальном положении раздвигаются и закрепляются в раздвинутом положении;
грузовая рама 4 поднимается в вертикальное положение с помощью механизмов 7 наклона рамы.
[19]
2. Загрузка БМ ракетами:
грузовая рама 4 с помощью механизма 7 наклоняется
в сторону борта БМ, расположенного противоположно механизмам 7, так, чтобы свисающий с подъемного устройства 6 трос вышел за пределы борта БМ;
трос подъемного устройства 5 с захватным крюком
опускается вниз и зацепляет крюком контейнер с ракетами 2;
контейнер с ракетами 2 поднимается подъемным устройством 5 в верхнее положение;
грузовая рама 4 с подвешенным на подъемном
устройстве 5 контейнером с ракетами 2 наклоняется механизмами 7 в сторону расположения пусковой шахты 3 так, чтобы нижний торец контейнера нависал над входным проемом пусковой шахты 3;
с
помощью механизмов 7 наклона рамы и продольного перемещения подъемного устройства 5 нижний торец контейнера с ракетами 2 совмещается с входным проемом шахты 3;
с помощью подъемного
устройства
5 контейнер с ракетами 2 опускается в проем шахты 3;
захватный крюк троса подъемного устройства 5 отделяется от контейнера с ракетами 2;
грузовая рама 4 механизмами 7
наклоняется в
сторону борта БМ для подъема следующего контейнера с ракетами 2.
[20]
Разгрузка пусковой шахты 3 от контейнеров с ракетами 2 или порожних контейнеров производится в обратном
порядке.
[21]
3. Приведение устройства из рабочего в походное положение:
грузовая рама 4 с помощью механизмов 7 опускается в горизонтальное положение и укладывается на корпус
пусковой шахты 3;
боковые телескопические стойки рамы 4 раскрепляются, сдвигаются (складываются) и закрепляются в сложенном положении;
Использование изобретения позволит:
уменьшить стоимость ЗРК
за счет исключения из его состава специальной транспортно-заряжающей машины;
повысить автономность боевой машины ЗРК;
уменьшить численный состав
военнослужащих ЗРК за счет исключения
расчета ТЗМ.
