РАЗРУШАЕМАЯ КРЫШКА ТРАНСПОРТНО-ПУСКОВОГО КОНТЕЙНЕРА

ID RU175301U1_20171129
Страна RU Номер 175301 Вид U1 Дата 2017.11.29

Основная информация

Страна публикации
RU
Номер документа
175301
Вид документа
U1
Дата публикации
2017.11.29
Номер заявки
2017124127
Дата подачи заявки
2017.07.06

Классификация

МПК

  • F41F3/077
    Раздел F
    Класс 41
    Подкласс F

CPC / СПК

  • F41F3/077
    Раздел F
    Класс 41
    Подкласс F

Служебные сведения

Dataset
ru_since_1994
Index
december24_ru

Участники

Заявители

  • Нет данных

Авторы / изобретатели

  • Кузив Алексей Игоревич (RU)
  • Андронников Григорий Евгеньевич (RU)
  • Лях Алексей Анатольевич (RU)
  • Кудряшов Алексей Владимирович (RU)

Патентообладатели

  • Акционерное общество "Конструкторское бюро специального машиностроения" (RU)

Реферат

Разрушаемая крышка транспортно-пускового контейнера (ТПК) для оружия типа торпеды выполнена в виде сферического сегмента с опорным кольцом, закрепленным в обойме, включающей опорное и прижимное кольца. На внутренней поверхности крышки выполнена ослабляющая кольцевая канавка, которая расположена концентрично продольной оси сферического сегмента. Кольцевая канавка выполнена по диаметру, соответствующему заданному диаметру проходного сечения крышки после разрушения последней. Диаметр сферического сегмента в плане (на виде сверху) больше диаметра кольцевой канавки, но меньше внутреннего диаметра прижимного кольца обоймы. В варианте выполнения сферический сегмент с опорным кольцом выполнен из термореактивного пенопласта и имеет термостойкое влагозащитное покрытие. Опорное кольцо сферического сегмента установлено в обойме посредством герметизирующего уплотнения из упругоэластичного материала. Полезная модель при разрушении крышки под действием незначительного избыточного внутреннего давления в подкрышечном объеме позволяет достичь полного освобождения проходного сечения крышки и обеспечить беспрепятственный выход изделия из ТПК при пуске. 3 з.п. ф-лы, 4 ил.

Формула

1. Разрушаемая крышка транспортно-пускового контейнера, выполненная в виде сферического сегмента с опорным кольцом, закрепленным в обойме, включающей опорное и прижимное кольца, при этом на внутренней поверхности крышки выполнена ослабляющая кольцевая канавка, которая расположена концентрично продольной оси сферического сегмента, причем кольцевая канавка выполнена по диаметру, соответствующему заданному диаметру проходного сечения крышки после разрушения последней, отличающаяся тем, что диаметр сферического сегмента в плане больше диаметра упомянутой кольцевой канавки, но меньше внутреннего диаметра прижимного кольца упомянутой обоймы.

2. Разрушаемая крышка по п. 1, отличающаяся тем, что сферический сегмент с опорным кольцом выполнен из термореактивного пенопласта.

3. Разрушаемая крышка по п. 1 или 2, отличающаяся тем, что опорное кольцо сферического сегмента установлено в обойме посредством герметизирующего уплотнения из упругоэластичного материала.

4. Разрушаемая крышка по пп. 1-3, отличающаяся тем, что сферический сегмент с опорным кольцом имеет термостойкое влагозащитное покрытие.

Описание

[1]
Полезная модель относится к области оборонной техники и может быть использована при создании образцов ракетно-торпедного вооружения надводных кораблей Военно-Морского флота, например транспортно-пусковых контейнеров (ТПК) ракетно-торпедных пусковых установок.

[2]
Учитывая условия хранения, транспортирования, эксплуатации и боевого применения, разрушаемая крышка ТПК (другие термины, используемые для данного понятия: крышка стрельбовой трубы, крышка пусковой трубы, крышка пускового стакана, крышка пускового контейнера, крышка пусковой трубы ТПК) должна отвечать следующим требованиям:

[3]
- разрушаться на части, не препятствуя движению изделия, в узком диапазоне значения избыточного давления внутри ТПК, определяющем параметры выхода изделия из ТПК;

[4]
- выдерживать внешнее давление, возникающее от воздействия при ударе морской волны и при импульсном нагружении волной сжатия при пуске изделия из соседнего ТПК;

[5]
- быть стойкой и сохранять свои технические характеристики в течение срока эксплуатации и после многократного воздействия эксплуатационных факторов, таких как вибрации при транспортировке, вибрации носителя, обледенение, агрессивные среды, высокие и низкие температуры и их резкие перепады, а также микробиологическое воздействие (плесневой грибок, грызуны).

[6]
Известно устройство по авт. св. SU 1213300 (F16K 17/16, 1984), содержащее разрушаемую крышку (мембрану), выполненную в виде сферического сегмента с опорным кольцом, закрепленным в обойме, включающей два фланца. На наружной поверхности сферического сегмента выполнены профилированные ослабляющие пазы, например, клиновидного сечения, которые заподлицо заполнены твердым материалом, способным противостоять усилиям сжатия при возникновении внешнего нагружения. В варианте осуществления при изготовлении подобной крышки первоначально из стеклопластика формируется и полимеризуется тело крышки с ослабляющими пазами, затем пазы покрываются тонким слоем разделителя (пудра, смазка), заполняются тем же веществом, что и основное тело, и полимеризуются. Известное устройство используется как средство защиты от разрушения при аварийном росте внутреннего давления резервуаров, работающих в условиях перепада давления, например в емкостях химических производств при возникновении кратковременного внешнего избыточного давления или вакуумирования защищаемой полости. При действии избыточного наружного давления твердый материал заполнителя пазов сферического сегмента принимает на себя сжимающие усилия и вместе с основным материалом обеспечивает уровень сопротивления, определяемый всей толщиной профиля сферического сегмента. При повышении давления внутри защищаемой емкости выше расчетной величины крышка подвергается прогибу наружу, при этом заполнитель, испытывая предельные усилия растяжения, разрушается, и прочность крышки обеспечивается лишь уровнем сопротивления основного тела крышки по линиям с минимальной толщиной, вдоль которых происходит концентрация напряжений, а при достижении пределов прочности основного материала крышка вскрывается по этим линиям ослабления.

[7]
Недостатком известного устройства является то, что при разрушении крышки происходит, по существу, ее разрыв, при котором не освобождается проходное сечение крышки.

[8]
Известна ракетно-торпедная пусковая установка по патенту RU 2148772 С1 (F41F 3/00, 2000), содержащая стрельбовые трубы, каждая из которых снабжена устройством укупорки переднего среза, выполненным в виде кольцевого обода и эластичной диафрагмы с прижимным элементом. Между фланцем стрельбовой трубы и эластичной диафрагмой размещена выпуклая упирающаяся во фланец трубы жесткая оболочка, обращенная выпуклостью наружу. Диаметр выпуклой оболочки меньше внутреннего диаметра кольцевого обода, но больше внутреннего диаметра стрельбовой трубы. В этом случае жесткая оболочка выдерживает значительные наружные давления. Упругая эластичная диафрагма фиксирует и прижимает выпуклую жесткую оболочку к переднему срезу трубы, она же разрывается при выходе боезапаса из трубы. Жесткая выпуклая оболочка устанавливается на передний фланец стрельбовой трубы и удерживается на нем упругой эластичной диафрагмой, прижимаемой кольцевым ободом, посредством прижимных элементов. При выходе боезапаса из стрельбовой трубы внутреннее давление в трубе (или сам боезапас) выталкивает жесткую оболочку, разрывая эластичную диафрагму, и жесткая оболочка падает за борт.

[9]
Однако известное устройство не обеспечивает достаточную безопасность. Это связано с тем, что во время выстрела в результате неравномерного по периметру жесткой оболочки разрыва эластичной диафрагмы траектория полета отделившейся жесткой оболочки неопределенна и есть вероятность соударения жесткой летящей оболочки и вылетевшего боезапаса, а это недопустимо, особенно для ракет с раскрывающимися рулями-стабилизаторами.

[10]
Известна разрушаемая крышка пусковой трубы по патенту RU 2375664 C1 (F41F 3/077, 2009). Разрушаемая крышка выполнена в виде сферического сегмента с опорным кольцом, имеет фланец, устанавливаемый на соответствующем торце пусковой трубы при закрывании последней крышкой. Сферический сегмент разделен на доли, а при его вершине выполнено сквозное отверстие, которое закрыто втулкой. Сферический сегмент имеет зону, в которой плоскости раздела смежных долей сферического сегмента расположены в меридиональных плоскостях. Втулка и доли сферического сегмента выполнены с образованием щелевого зазора, расположенного концентрично продольной оси сферического сегмента и меридионально расположенных щелевых зазоров. Упомянутые щелевые зазоры заполнены материалом (заливочной композицией) меньшей прочности, чем у материала сферического сегмента втулки, образующим единое целое с материалом последних. Известная крышка пусковой трубы обеспечивает прочность и герметичность при воздействии высокого наружного давления, и, вместе с тем, разрушается при незначительном избыточном давлении в подкрышечном объеме и обеспечивает при разрушении возможность полного освобождения проходного сечения крышки.

[11]
Однако известная разрушаемая крышка рассчитана на эксплуатацию при воздействии высокого наружного давления и является достаточно сложной.

[12]
Наиболее близкой по совокупности существенных признаков с заявленной полезной моделью является разрушаемая крышка пусковой трубы по патенту RU 2218539 C1 (F41F 3/077, F16K 17/16, 2003). Известная разрушаемая крышка пусковой трубы выполнена в виде сферического сегмента с опорным кольцом, закрепленным в обойме, включающей опорное и прижимное кольца. На внутренней поверхности сферического сегмента выполнены ослабляющие пазы, заполненные твердым материалом и образующие систему сообщающихся между собой пазов, включающую кольцевые пазы, расположенные концентрично продольной оси сферического сегмента, и меридионально расположенные пазы, отстоящие от упомянутой оси. Один из кольцевых пазов выполнен по диаметру, соответствующему заданному диаметру проходного сечения крышки после разрушения последней. Внутренний диаметр прижимного кольца …

Цитированные документы

RU 2218539 C1 10.12.2003. RU 2460960 C1 10.09.2012. RU 2375664 C1 10.12.2009. US 4301708 A1 24.11.1981. US 6311604 B1 06.11.2001.

Структурированные цитаты

  • RU 2218539 C1 10.12.2003. RU 2460960 C1 10.09.2012. RU 2375664 C1 10.12.2009. US 4301708 A1 24.11.1981. US 6311604 B1 06.11.2001.

Чертежи

Галерея графических материалов, полученных по документу.

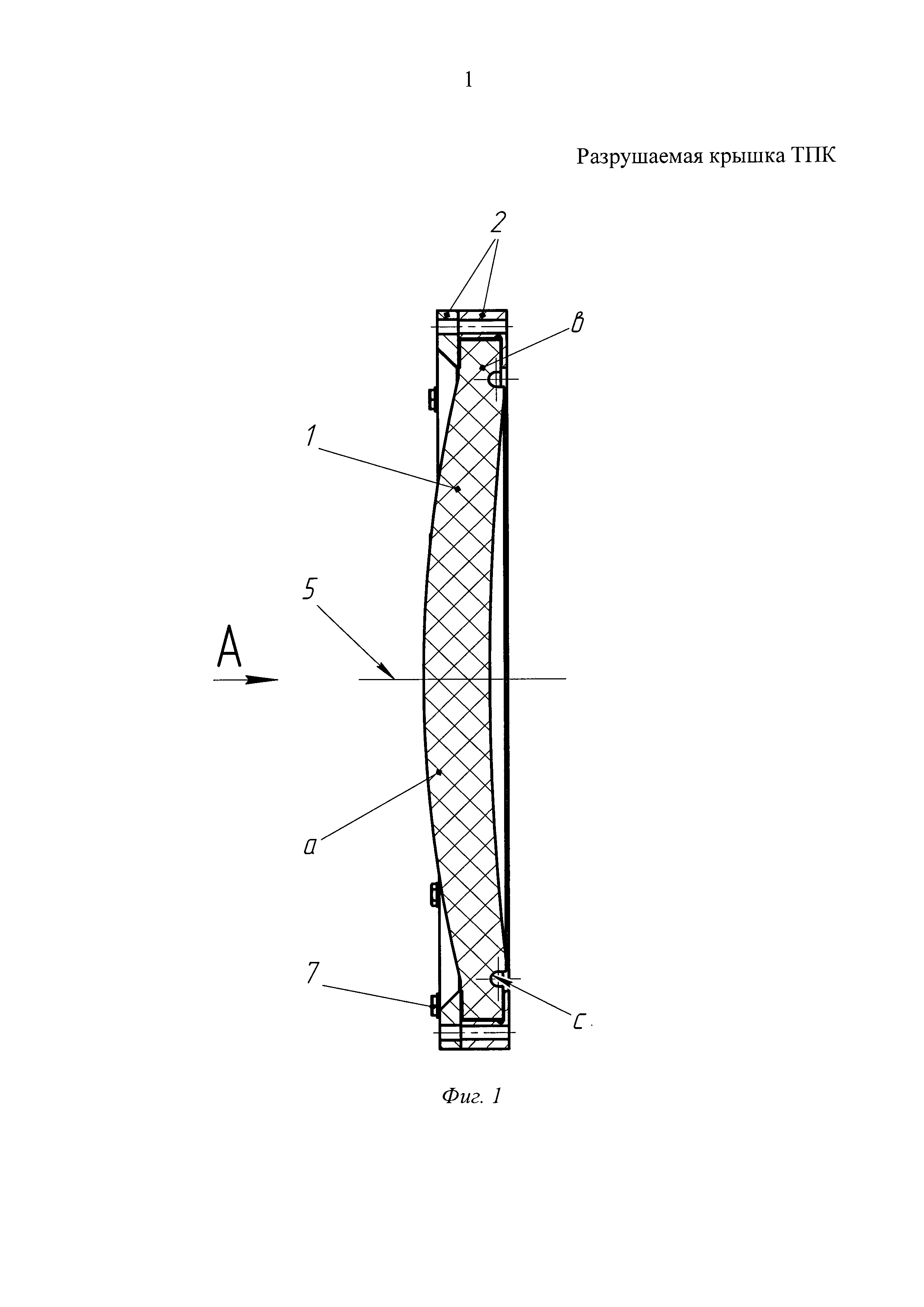

Чертеж 1
Файл: /media/National/RU/U1/2017/11/29/0000175301/00000002.tif/png
Размер: 210x297

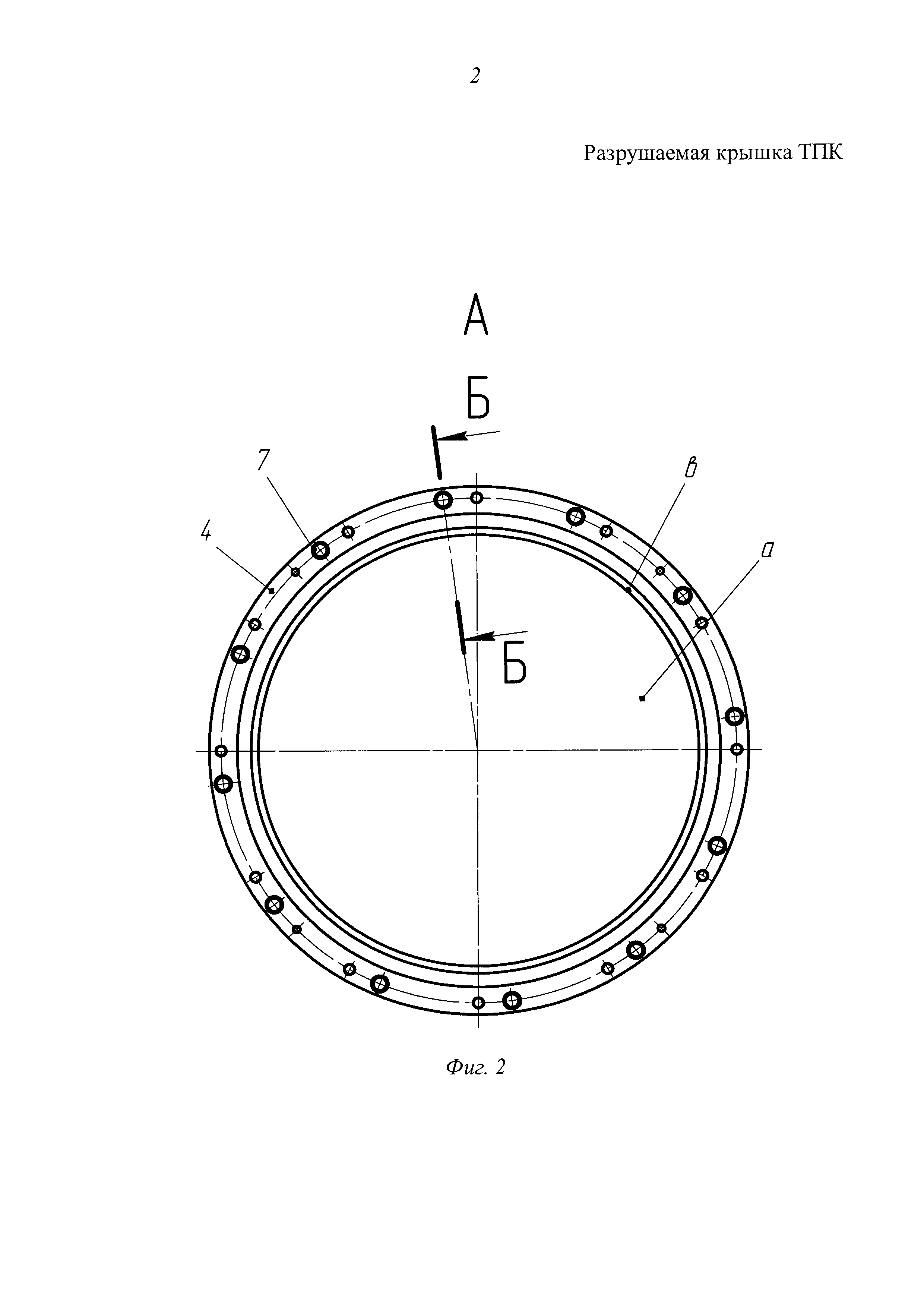

Чертеж 2
Файл: /media/National/RU/U1/2017/11/29/0000175301/00000003.tif/png
Размер: 210x297

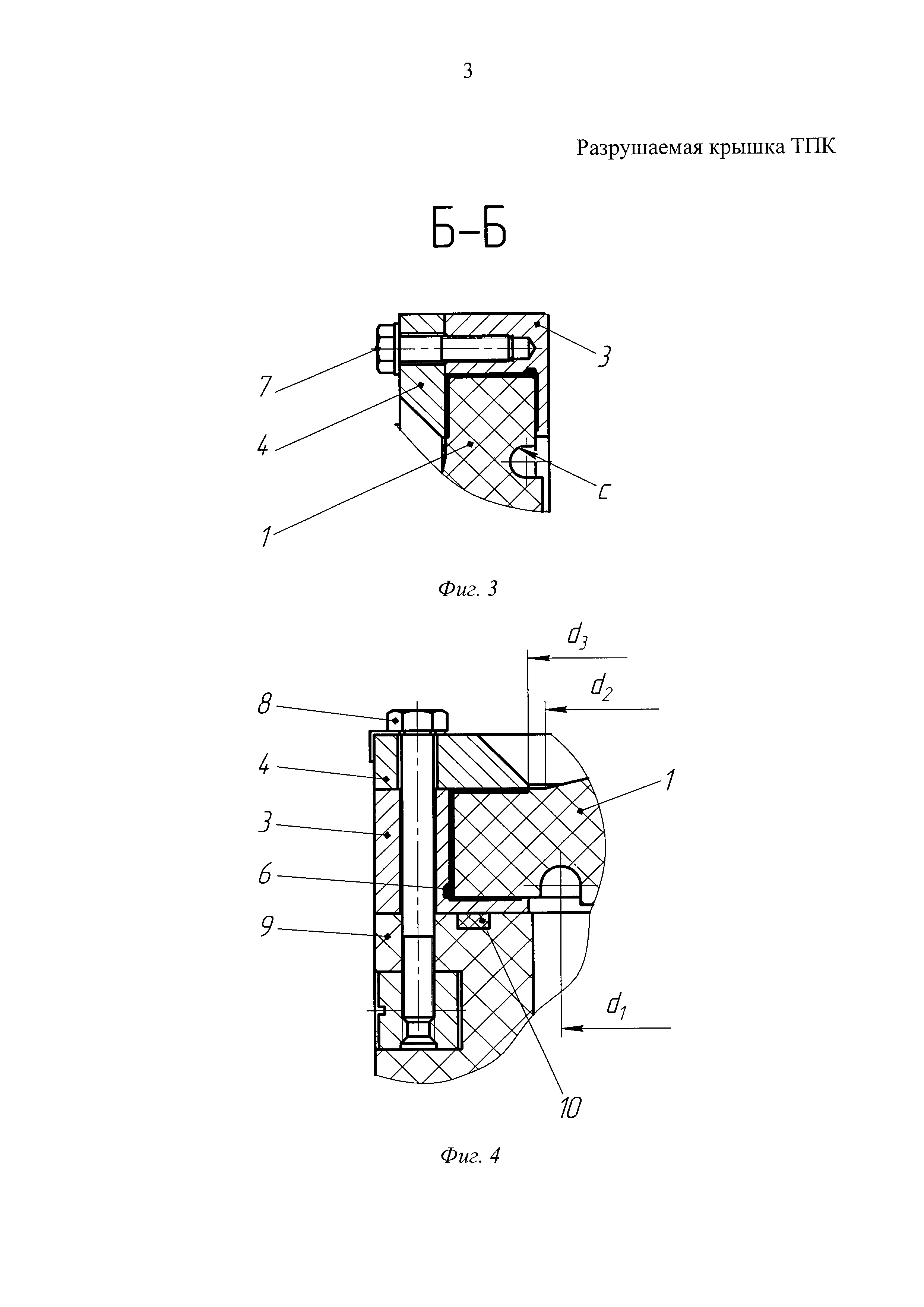

Чертеж 3
Файл: /media/National/RU/U1/2017/11/29/0000175301/00000004.tif/png
Размер: 210x297
